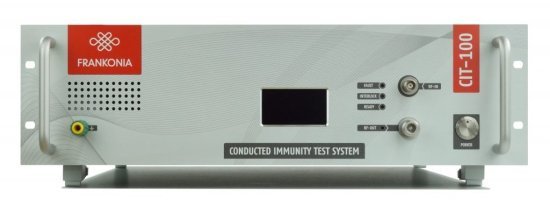

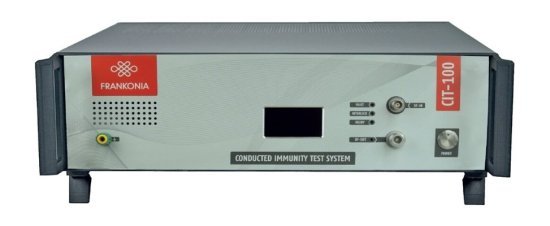

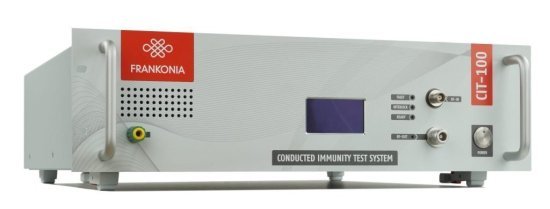

Frankonia CIT-100 – модульная компактная система генерации кондуктивных помех, соответствующая требованиям международных стандартов тестирования, таких как IEC/EN 61000-4-6, ISO 11452-4 и MIL-STD 461 CS114.
Frankonia CIT-100 – это гибкое и универсальное решение со сложной архитектурой и широким функционалом для простых испытаний гражданского, военного и автомобильного оборудования, агрегатов и систем.
Состав аппаратных и программных средств Frankonia CIT-100 включает:
-
встроенный генератор сигналов с рабочей полосой 4 кГц - 1200 МГц (CW, АМ, ИМ);
-
встроенный генератор функций 1 Гц - 100 кГц (синус, треугольник, меандр);
-
усилитель с выходной мощностью 25 Вт / 75 Вт;
-
возможность подключения внешнего усилителя;
-
встроенный направленный ответвитель;
-
3-канальный измеритель мощности (испытательный уровень, прямая и отраженная мощность) в диапазоне от -40 до +30 дБм;
-
управляющее ПО для ПК под управлением ОС Windows.
Внутренний усилитель мощности ВЧ
Доступно несколько модулей усилителя. Максимальная выходная мощность может составлять 75 Вт в указанном диапазоне частот. Вход усилителя расположен на задней панели, поэтому усилитель также может использоваться с любым внешним генератором. В стандартной комплектации доступны усилители мощностью 25 Вт и 75 Вт.
Амплитудная модуляция
Частоты генератора могут модулироваться с помощью НЧ-сигнала. Частота модуляции может варьироваться от 1 Гц до 100 кГц, доступны уровни модуляции от 0% до 100%.
Внутренний генератор ВЧ-сигнала
Поскольку внутренний генератор выдает сигнал без каких-либо встроенных компонентов смешивания, гарантируется низкий уровень гармоник и паразитных частот.
Встроенный ВЧ-вольтметр
Точные измерения ВЧ-сигналов от -40 дБм до +30 дБм выполняются внутренним 3-канальным ВЧ-вольтметром, к которому можно получить доступ для отдельного использования через разъем BNC. Один канал используется для измерения уровня, а два канала – для измерения прямой и обратной мощности через встроенный направленный ответвитель.
Пользовательские сигналы
Внешние сигналы, например, EUT-fail или сигналы от внешних приборов могут подключаться и контролироваться с помощью прикладного программного обеспечения.
Особенности Frankonia CIT-100:
-
возможность автономного использования различных компонентов системы;
-
автоматическая калибровка системы и процедура контроля насыщения усилителя во всем частотном диапазоне;
-
широкий ассортимент устройств связи-развязки, клещей связи и инжекционных пробников для BCI-тестирования;
-
полный комплект принадлежностей для тестирования, калибровки и контроля в полном соответствии с требованиями стандартов;
-
комплексное ПО для дистанционного управления и контроля с интуитивно понятным графическим пользовательским интерфейсом;
-
встроенные цепи защитной блокировки, контроля и отказа испытуемого объекта.
Управление и программные возможности комплекса
Управление испытательной системой Frankonia CIT-100 осуществляется с внешнего ПК на ОС Windows, подключаемого через порт USB. Все настройки оборудования, например, начальная и конечная частоты, ширина шага, испытательное напряжение и т. д., выполняются с помощью управляющего программного обеспечения, которое включено в комплект поставки. Три функциональных блока – генератор ВЧ-сигнала, усилитель ВЧ-мощности и вольтметр ВЧ – автоматически настраиваются программой в зависимости от предварительно заданных параметров тестирования.
Помимо комплексных измерений, выполняемых всей тестовой системой, каждый её компонент может работать как отдельное измерительное и испытательное оборудование. Это означает, что, используя Frankonia CIT-100 в качестве испытательной системы, пользователь получает в свое распоряжение три полноценных самостоятельных устройства, для которых доступны отдельные входы и выходы в виде соединений BNC.
Компьютерное управление комплексом позволяет производить гибкие изменения, которые могут потребоваться в течение жизненного цикла прибора, например, из-за пересмотра стандартов, и могут быть выполнены по мере надобности без необходимости манипулирования аппаратным обеспечением оборудования.
