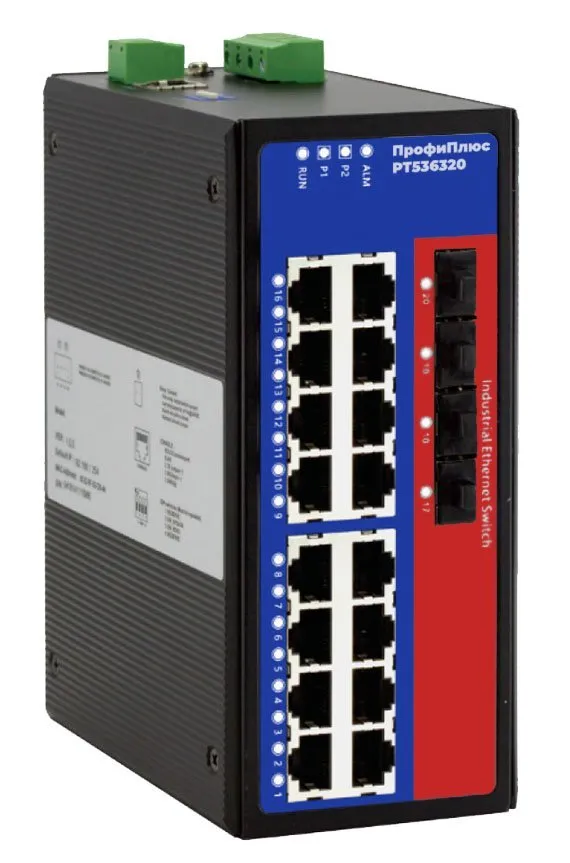

Серия ПрофиПлюс РТ536320 — это 20-портовый гигабитный промышленный коммутатор 2 уровня OSI. Коммутаторы этой серии оснащены 20 гигабитными портами, 4 из которых слоты для гигабитных SFP модулей. Коммутаторы имеют крепление на DIN-рейку и на поверхность для удовлетворения требований в различных областях применения.
Система управления поддерживает различные сетевые протоколы и отраслевые стандарты, такие как ARP, ERPS, STP/ RSTP/MSTP, 802.1Q VLAN, функцию QoS, IGMP функция статической многоадресной рассылки, LLDP, транкинг портов, зеркалирование портов и т. д. Коммутатор обладает совершенными функциями управления, поддерживает настройку портов, статистику портов, аутентификацию по стандарту 802.1X, диагностику сети, быструю настройку, онлайн-обновление и т. д. Для управления коммутатором/сетью, пользователь может использовать CLI, WEB, TELNET, SSH, SNMP и отдельное ПО — система управления сетью NMS.
Система управления сетью обеспечивает простое и надёжное управление всеми коммутаторами ПрофиПлюс, а также позволяет осуществлять удалённое обновление ПО на всех устройствах, проводить техническое обслуживание и вносить изменения в топологию и архитектуру сети благодаря простому и удобному дизайну пользовательского интерфейса.
Модуль питания постоянного тока имеет две независимые цепи питания, которые могут обеспечить нормальную работу устройства при отказе одного из них. Конструкция DIP-переключателя позволяет восстановить заводские настройки устройства. При сбое в подаче электропитания или потере связи порта, срабатывает световой индикатор ALM и подает сигнал тревоги. В то же время сигнальное устройство, подключенное к разъёму реле (на верхней панели), подает сигнал тревоги для быстрого реагирования и устранения неполадок в работе.
Данная серия не имеет принудительного охлаждения. Для теплоотведения используются достаточно тонкие панели радиаторов на боковых стенках. Коммутаторы ПрофиПлюс РТ536320 имеют низкий уровень энергопотребления и широкий диапазон рабочих температур.
С коммутаторами данной серии проведены испытания в соответствии с промышленными стандартами для их использования в условиях низких и высоких температур, высокой влажности воздуха, подтверждены ударопрочные характеристики, а также они соответствуют требованиям по электромагнитной совместимости. Коммутаторы серии ПрофиПлюс РТ536320 могут использоваться в системах контроля доступа, железнодорожном и морском транспорте, системах «умный город», «безопасный город», в интеллектуальных сетях, интеллектуальном производстве и АСУ ТП.
✔ 16 медных гигабитных портов
✔ Архитектура информационной безопасности и функциональной отказоустойчивости в серии коммутаторов РТ536320 может быть построена на любой из топологий: «кольцо», «пара колец», «цепь», а так же используя функционал «Dual-homing». Время автоматического восстановления при сбое сети < 20 мс.
✔ Поддержка протокола ERPS и обнаружение петель, позволяет эффективно устранять петли и предотвращать широковещательные штормы
✔ Два независимых источника электропитания: 12~48VDC
✔ Поддержка широкого диапазона рабочих температур: -40~75oC
ФУНКЦИОНАЛ И ДРУГИЕ ВОЗМОЖНОСТИ
SNMPv1/v2c/v3 для управления сетями различных уровней
RMON для эффективного и гибкого мониторинга сети
Зеркалирование портов (одновременно 4 сессии) позволяет проводить анализ и мониторинг данных, что удобно для контроля, диагностики и устранения неполадок в сети
QoS поддерживает классификацию трафика в режиме реального времени и установку приоритетов
LLDP обеспечивает автоматическое обнаружение устройств в сети и предоставляет о них полную информацию
DHCP-сервер и DHCP-клиент могут использоваться для распределения IP-адресов по различным стратегиям
Отслеживание DHCP гарантирует, что DHCP-клиент получит IP-адрес от легального DHCP-сервера
Функция ретрансляции DHCP может реализовывать IP-адрес, шлюз, конфигурацию DNS в разных сегментах сети
Управление файлами позволяет выполнить быструю настройку коммутатора и обновить ПО в режиме онлайн
Лог аварийных сигналов и лог сервер могут записывать как действия пользователя, так и системные сбои, а также другую информацию локально и удаленно
Классификация привилегий пользователя позволяет задать требуемый уровень доступа для каждого пользователя
Функционал ARP может быть использован для разрешения MAC-адресов
Настройка SSH и HTTPS повышает уровень безопасности управления устройством и уровень безопасности доступа к данным
Управление доступом позволяет осуществлять иерархическое управление пользователями для повышения безопасности управления сетевыми элементами
Access Control List (ACL) повышает гибкость и безопасность сети
Релейная аварийная сигнализация удобна для устранения неполадок
Функционал подавления шторма сдерживает широковещательную, неизвестную многоадресную и одноадресную рассылку
Конфигурация TELNET и SSH гарантирует безопасный доступ к данным
Полный функционал VLAN упрощает сетевое планирование
Транкинговое подключение портов увеличивает пропускную способность сети и повышает надежность сетевого соединения для достижения оптимального использования полосы пропускания
IGMP-снупинг и статическая многоадресная рассылка могут использоваться для фильтрации многоадресных данных и экономии пропускной способности сети
Функционал изоляции портов позволяет изолировать порты в одной и той же сети VLAN и экономить ресурсы сети VLAN
Для обеспечения безопасности и функциональной отказоустойчивости пользователь может построить любую архитектуру сети на коммутаторах серии РТ536320, а протоколы STP/RSTP/MSTP позволят обеспечить избыточность сети, предотвращая сетевой шторм
Для диагностики и устранения неполадок пользователь может использовать весь набор сетевого инструментария: пингование, трассировка, обратная петля на порт и цифровая диагностика SFP
Обладая высокой надежностью и стабильностью, кольцевой протокол ERPS поможет избежать шторма, вызванного петлёй
Функционал обнаружения петель помогает быстро их обнаруживать и эффективно устранять их влияние на трафик и общую нагрузку сети
СПЕЦИФИКАЦИЯ
Стандарты и протоколы
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE802.1p for CoS
IEEE 802.1X for port access control
IEEE 802.1AB for LLDP
Управление
SNMP v1/v2c/v3 централизованное управление оборудованием, RMON, зеркалирование портов, QoS, LLDP, DHCP сервер, управление файловой системой, управление логами, статистика на порт, ARP (протокол определения адреса)
Безопасность
Управление доступом пользователей, ACL, аутентификация по стандарту 802.1X, аварийная сигнализация порта, аварийная сигнализация источников питания, подавление шторма, конфигурация по Telnet, конфигурация по SSH, защита линка, обнаружение петель, защита агрегации
Коммутация
802.1Q VLAN, транкинг портов, управление полосой пропускания, управление потоком, изоляция портов
Юникаст и мультикаст
IGMP снупинг, статический мультикаст
Технологии защиты сети
Кольцо, STP/RSTP/MSTP, ERPS
Диагностика и ремонт
Ping, Ping6, диагностика кабеля, DDMI (цифровой контроль параметров производительности)
Время и синхронизация
NTP клиент, RTC
Интерфейсы
Медные гигабитные порты: 10/100/1000Base-T(X) RJ45, автонастройка, автоматическое регулирование потока, полудуплекс, полный дуплекс,
MDI/MDI-X автонастройка
Гигабитные SFP слоты: 1000Base-X
Порт «Консоль»: последовательный порт (RS-232), разъём RJ45
Порт аварийного реле: клеммная колодка 2 контакта с шагом 7.62мм, с поддержкой одного аварийного выхода, с током нагрузки до 1A@24VDC или 0.5A@120VAC
Световая сигнализация
Индикатор работы, индикатор аварии, индикаторы источников питания, индикаторы интерфейсов
Свойства ЦП
Режим передачи: хранение и пересылка
Таблица МАС адресов: 16 000
Буфер: 12 Мбит
Полоса пропускания: 56G
Задержка переключения: <10μs
Источники электропитания
Источники электропитания: 12~48VDC
Количество ИП: два источника электропитания — резервирование
Защита: клеммная колодка с профилем
Потребляемая мощность
Без нагрузки: 11.04W@48VDC
С полной нагрузкой: 14.88W@48VDC
Рабочая среда
Рабочие температуры: -40~75oC
Хранение: -40~85oC
Относительная влажность: 5%~95% (без конденсата)
Физические свойства
Класс защиты: IP40, корпус металлический
Метод установки: DIN-рейка и поверхность
Размеры (В x Д x Ш): 70мм×160мм×130мм
Промышленные стандарты
IEC 61000-4-2 (ESD, электростатический разряд), уровень 3
- Контактный разряд: ±8kV
- Бесконтактный разряд: ±6kV
IEC 61000-4-4 (EFT, кратковременные всплески напряжения), уровень 3
- Источник питания: ±2kV
- Медный порт: ±2kV
- Контакты реле: ±2kV
IEC 61000-4-5 (волна), уровень 3
- Источник питания: дифференциальный режим ±1kV, общий режим ±2kV
- Медный порт: ±2kV
Разряд: IEC 60068-2-27
Падение с высоты 1,5 м: IEC 60068-2-32
Вибрация: IEC 60068-2-6
Аутентификация
CE, FCC, RoHS
Гарантия
5 лет
