Коммутаторы ПрофиПлюс серии РТ535328

28-портовый промышленный гигабитный управляемый коммутатор второго уровня L2 для монтажа в 19’’ стойку, 1U.

• 16 медных гигабитных портов, 8 гигабитных комбо портов (SFP или RJ45 модули) и 4 гигабитных SFP слота;
• Архитектура информационной безопасности и функциональной отказоустойчивости в серии коммутаторов РТ535328 может быть построена на любой из топологий: «кольцо», «пара колец», «цепь», а также используя функцию «Dual-homing». Время автоматического восстановления при сбое сети < 20 мс;
• Поддержка протокола ERPS и обнаружение петель, позволяет эффективно устранять петли и предотвращать широковещательные штормы;
• Два независимых источника электропитания обеспечивают непрерывную работу коммутатора. В зависимости от технических требований коммутатор оснащается блоками питания на входное напряжение: 100~240VAC, 48 VDC или 24VDC;
• Коммутатор работает в широком диапазоне температур: -40~75 ⁰С.

Обзор

ПрофиПлюс РТ535328 – это 28-портовый гигабитный промышленный коммутатор 2 уровня OSI. Коммутаторы этой серии оснащены 28 гигабитными портами, 4 из которых слоты для гигабитных SFP трансиверов, 8 гигабитных комби-портов с возможностью применения как SFP трансиверов, так и RJ45 модулей для медных кабелей и 16 гигабитных медных портов RJ45. Коммутаторы имеют крепления для монтажа в 19’’ стойку и на поверхность для удовлетворения требований в различных областях применения.

Программное обеспечение коммутатора поддерживает различные сетевые протоколы и отраслевые стандарты, такие как ARP, ERPS, STP/ RSTP/MSTP, 802.1Q VLAN, функцию QoS, IGMP Отслеживание статической функции многоадресной рассылки, LLDP, транкинга портов и зеркалирования портов.
ПрофиПлюс РТ535328 имеет функцию настройки, контроля и диагностики портов: статистика, диагностика сети, быстрая настройка, онлайн-обновление, обнаружение петель и т.д. Для управления коммутатором пользователь может использовать CLI, WEB, Telnet, SSH, SNMP и другие методы доступа.
Простые и интуитивно понятные web-интерфейс и интерфейс командной строки с контекстно-зависимым меню позволяют пользователю быстро разобраться в тонкостях управления коммутатором.

Модули питания имеют две независимые цепи питания, которые могут обеспечить нормальную работу коммутатора при отказе одного из источников питания. Модульная конструкция коммутатора предусматривает использование блоков питания переменного тока на 100~240 В, постоянного тока на 48 В и 24 В, в зависимости от технических требований к электропитанию.

При выходе из строя источника питания или порта, на лицевой панели коммутатора работает аварийная световая индикация, в то же время подается сигнал на устройство сигнализации, подключенное к реле, которое может быть использовано в помещении как отдельная звуковая или световая аварийная сигнализация.

Коммутатор ПрофиПлюс РТ535328 не имеет собственного принудительного охлаждения. Для теплоотведения используются достаточно тонкие панели радиаторов на боковых стенках. Коммутаторы ПрофиПлюс РТ535328 имеют низкий уровень энергопотребления и широкий диапазон рабочих температур. С коммутаторами данной серии проведены испытания в соответствии с промышленными стандартами для их использования в условиях низких и высоких температур, высокой влажности воздуха, подтверждены ударопрочные характеристики, а также они соответствуют требованиям по электромагнитной совместимости. Коммутаторы серии ПрофиПлюс РТ535328 могут использоваться в системах контроля доступа, железнодорожном транспорте, системах «умный город», «безопасный город», в интеллектуальных сетях, интеллектуальном производстве и АСУ ТП.

Функции и возможности

• SNMPv1/v2c/v3 для управления сетями различных уровней
• Зеркалирование портов позволяет проводить анализ и мониторинг данных, что удобно для контроля, диагностики и устранения неполадок в сети
• QoS поддерживает классификацию трафика в режиме реального времени и установку приоритетов
• LLDP обеспечивает автоматическое обнаружение устройств в сети и предоставляет о них полную информацию
• DHCP-сервер и DHCP-клиент могут использоваться для распределения IP-адресов по различным стратегиям
• Отслеживание DHCP гарантирует, что DHCP-клиент получит IP-адрес от легального DHCP-сервера
• Функция ретрансляции DHCP может реализовывать IP-адрес, шлюз, конфигурацию DNS в разных сегментах сети
• Управление файлами позволяет выполнить быструю настройку коммутатора и обновить ПО в режиме онлайн
• Лог аварийных сигналов и лог сервер могут записывать как действия пользователя, так и системные сбои, а также другую информацию локально и удаленно
• Классификация привилегий пользователя позволяет задать требуемый уровень доступа для каждого пользователя
• Функция ARP может быть использован для разрешения MAC-адресов
• Настройка SSH и HTTPS повышает уровень безопасности управления устройством и уровень безопасности доступа к данным
• Управление доступом позволяет осуществлять иерархическое управление пользователями для повышения безопасности управления сетевыми элементами
• Access Control List (ACL) повышает гибкость и безопасность сети
• Релейная аварийная сигнализация удобна для устранения неполадок
• Функция подавления шторма сдерживает широковещательную, неизвестную многоадресную и одноадресную рассылку
• Конфигурация TELNET и SSH гарантирует безопасный доступ к данным
• Полный функция VLAN упрощает сетевое планирование
• Транкинговое подключение портов увеличивает пропускную способность сети и повышает надежность сетевого соединения для достижения оптимального использования полосы пропускания
• IGMP-снупинг и статическая многоадресная рассылка могут использоваться для фильтрации многоадресных данных и экономии пропускной способности сети
• Управление пропускной способностью и потоком данных позволяет разумно распределять пропускную способность сети
• Функция изоляции портов позволяет изолировать порты в одной и той же сети VLAN и экономить ресурсы сети VLAN
• Для обеспечения безопасности и функциональной отказоустойчивости пользователь может построить любую архитектуру сети на коммутаторах серии РТ535328, а протоколы STP/RSTP/MSTP позволят обеспечить избыточность сети, предотвращая сетевой шторм
• Для диагностики и устранения неполадок пользователь может использовать весь набор сетевого инструментария: пингование, трассировка, обратная петля на порт и цифровая диагностика SFP
• Обладая высокой надежностью и стабильностью, кольцевой протокол ERPS поможет избежать шторма, вызванного петлёй
• Функция обнаружения петель помогает быстро их обнаруживать и эффективно устранять их влияние на трафик и общую нагрузку сети

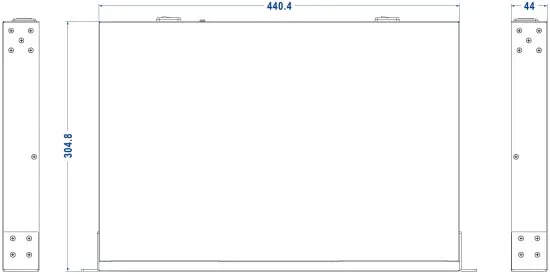

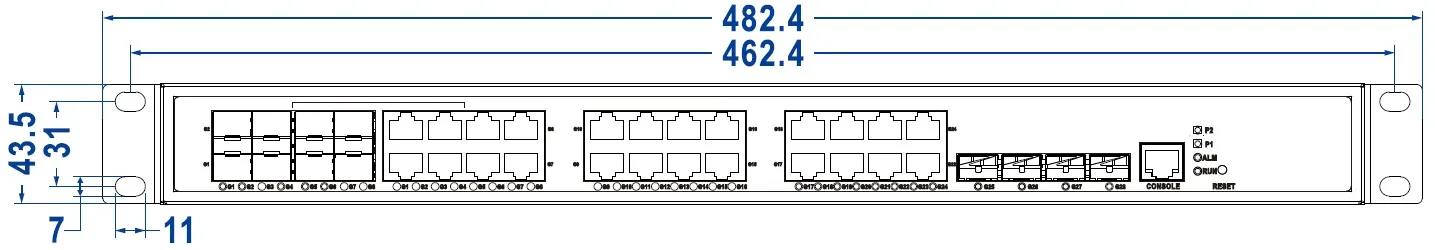

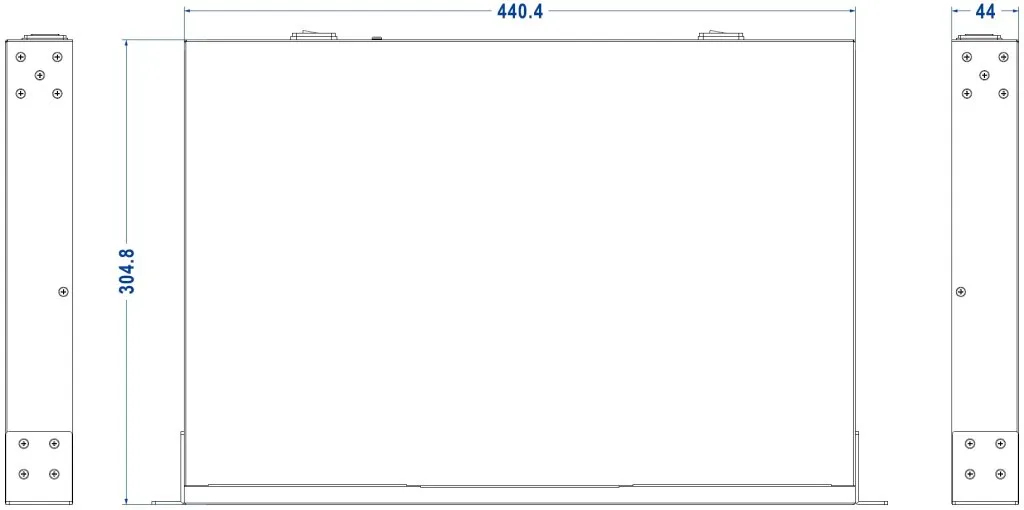

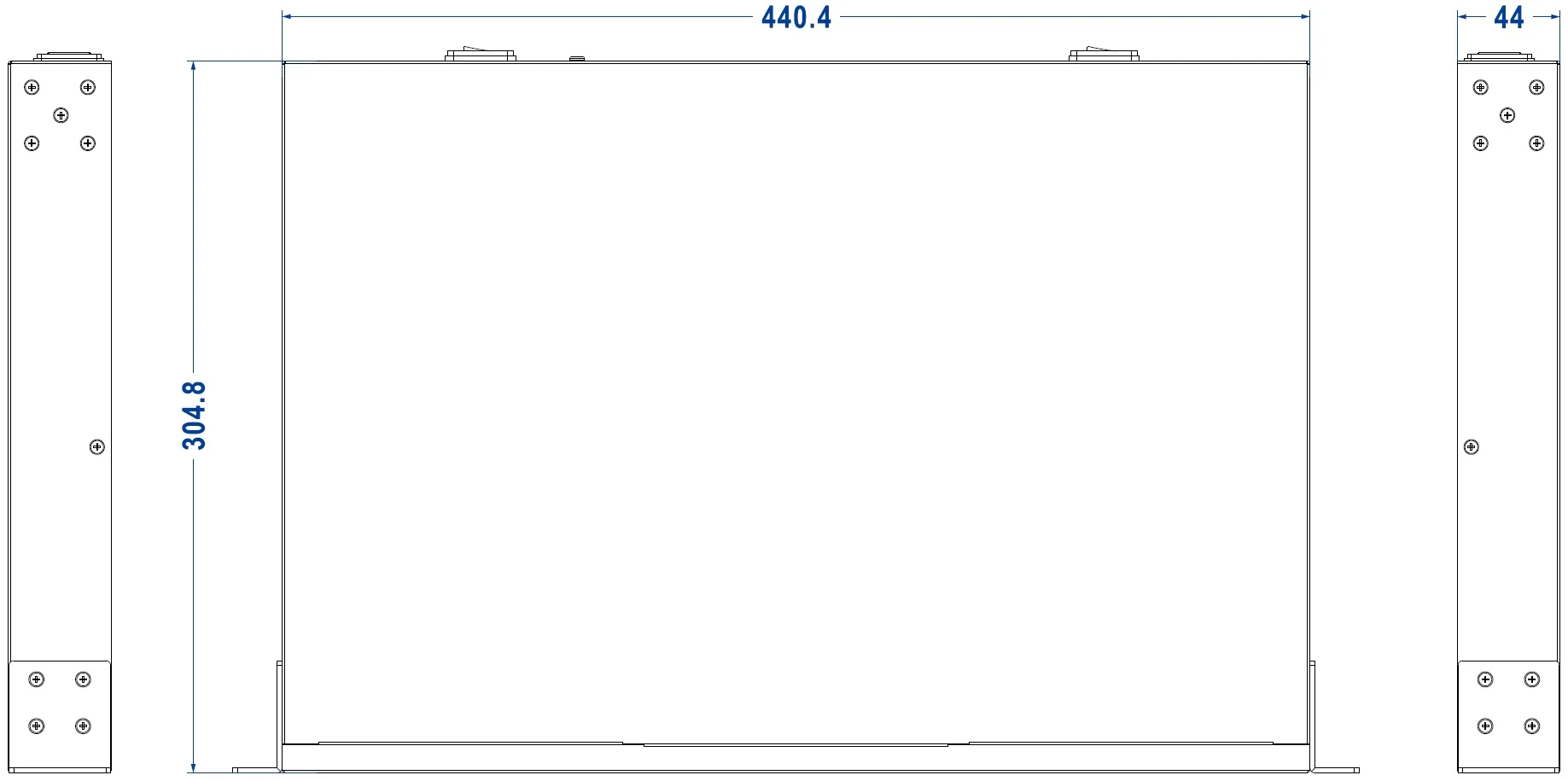

Размеры коммутатора

Значения в миллиметрах

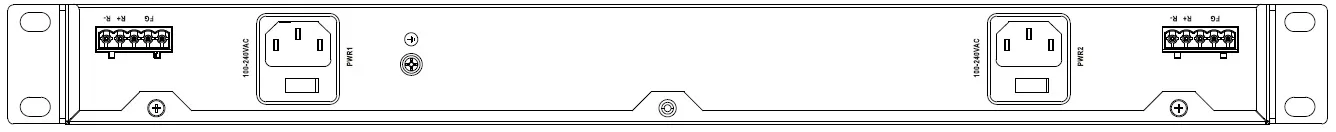

С модулями питания на 100~240VAC

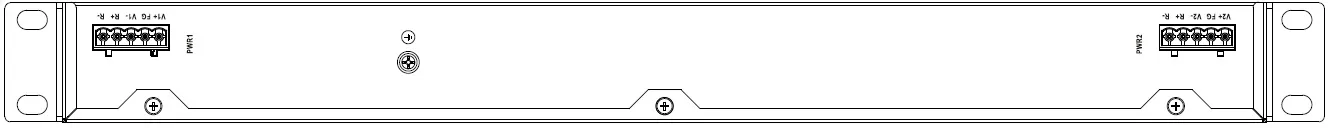

С модулями питания на 24VDC и 48VDC

Спецификация
