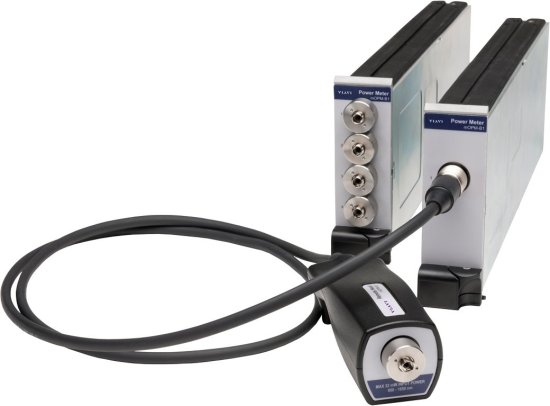

Модуль измерителя оптической мощности VIAVI mOPM-C1 обеспечивает платформы VIAVI серии MAP 1, 2 или 4 интерфейсами для подключения удаленных измерительных головок.
Версии
Измерители VIAVI mOPM-C1 имеют четыре класса производительности. Все модули имеют в своей конструкции детекторы на основе арсенида галлия-индия (InGaAs) и подходят для приложений, использующих одномодовое (SM) или многомодовое (MM) волокно. Они отличаются высокой точностью, высокой линейностью и чрезвычайно низкими поляризационно-зависимыми потерями (PDL).
Класс общего назначения обеспечивает диапазон измерения от -70 до +10 дБмВт.
Высокопроизводительный детектор имеет термостабилизацию, что обеспечивает расширенный диапазон длин волн и диапазон измерения мощности от -80 до +11 дБмВт.
Класс высокой мощности расширяет возможности измерения до +27 дБмВт.
Детекторы со сверхвысокими характеристиками имеют улучшенную термостабилизацию и контроль шума, что обеспечивает диапазон измерения мощности от -100 дБм до +11 дБм и лучшие в своем классе шумовые характеристики.
Приложения
Определение характеристик усилителей;
Тестирование приемников и передатчиков;
Измерение абсолютной мощности;
Измерение времени оптического переключения;
Определение времени нарастания и спада;
Определение перекрестных помех;
Измерение стабильности синхронизации и вносимых потерь.

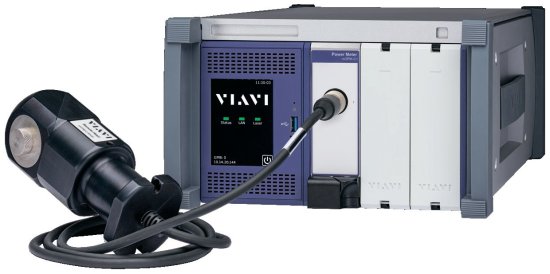

Шасси VIAVI MAP

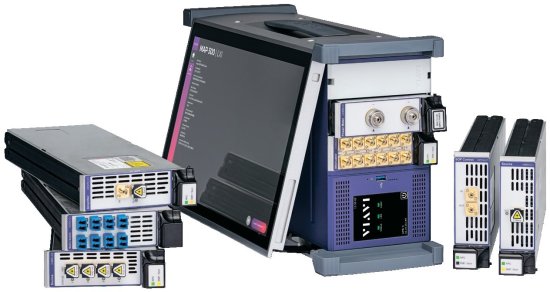

Платформа VIAVI Multiple Application Platform (MAP) – это модульная, монтируемая в стойку или настольная, оптическая измерительная платформа, в которой могут размещаться 2, 3 или 8 прикладных модулей. Благодаря поддержке стандарта LXI, полного набора драйверов автоматизации на основе команд SCPI и инструментов управления на базе ПК, шасси VIAVI MAP оптимизированы как для лабораторного, так и для производственного применения. Управление платформой осуществляется посредством простого и интуитивно понятного многопользовательского веб-интерфейса.
VIAVI mOPM-C1 является частью семейства модулей LightDirect и наряду с другими модулями, такими как источники света, поляризационные скремблеры и анализаторы спектра, в составе платформ серии MAP является, создает идеальную среду для тестирования фотонных систем и модулей.
VIAVI mOPM-C1 совместим со всеми существующими шасси MAP-300 и MAP-200.
Ознакомиться подробнее с техническими характеристиками и функциональными возможностями модуля VIAVI mOPM-C1 можно скачав Спецификацию >>
