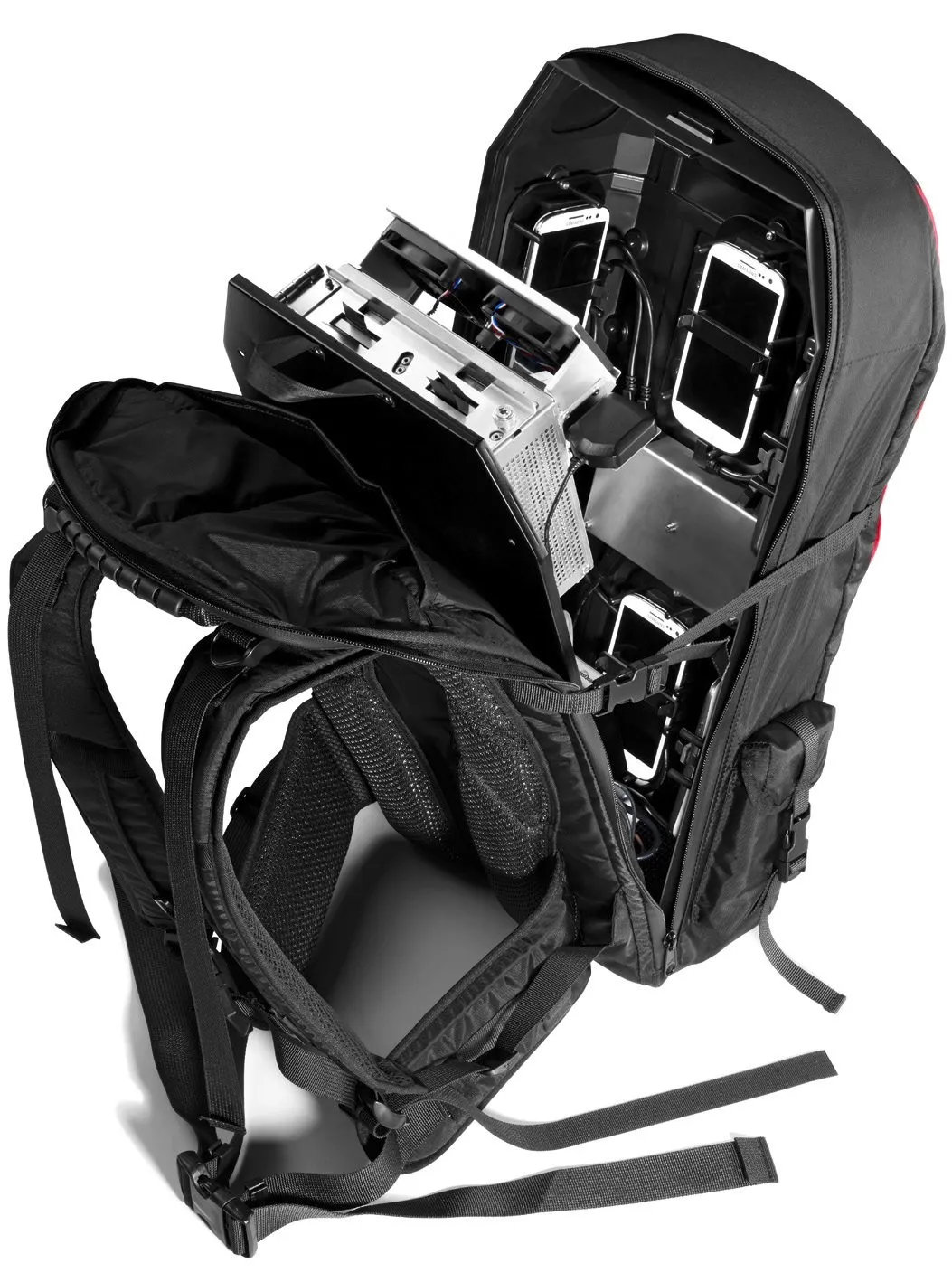

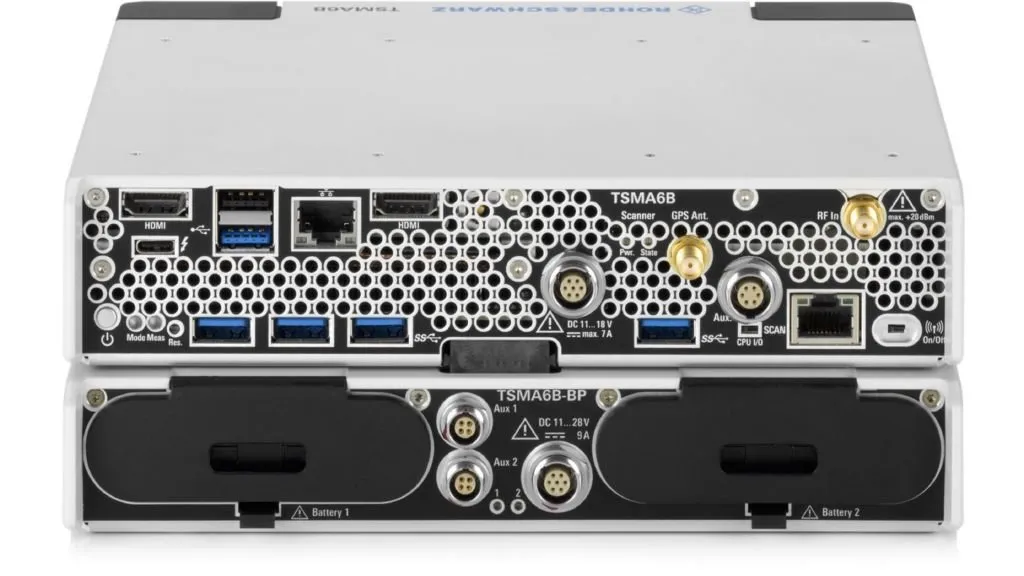

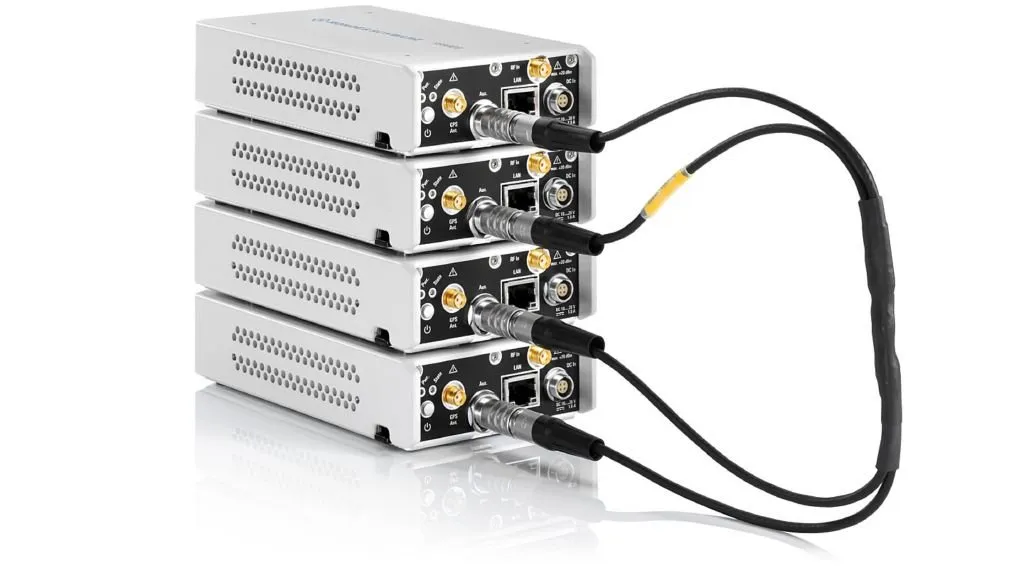

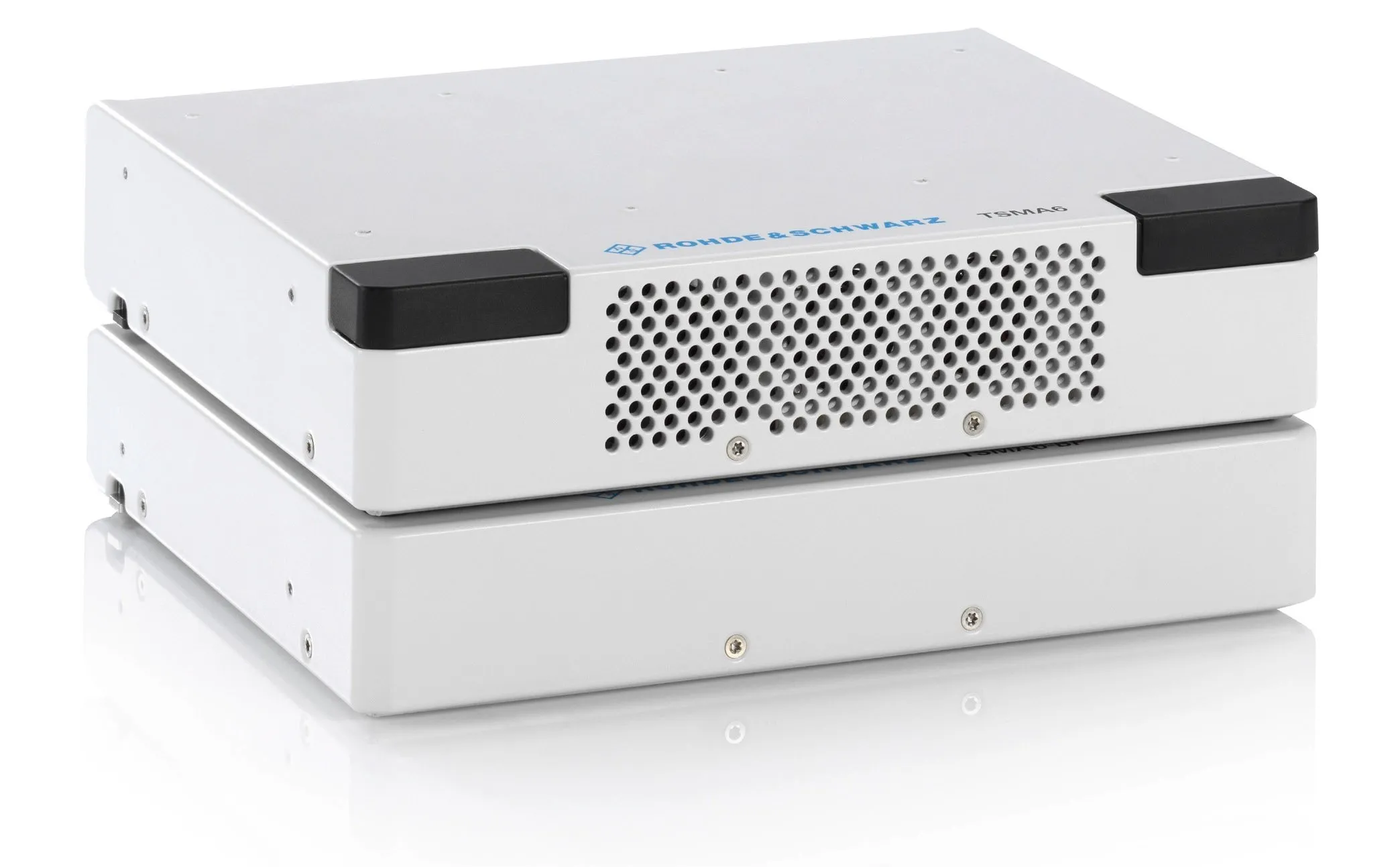

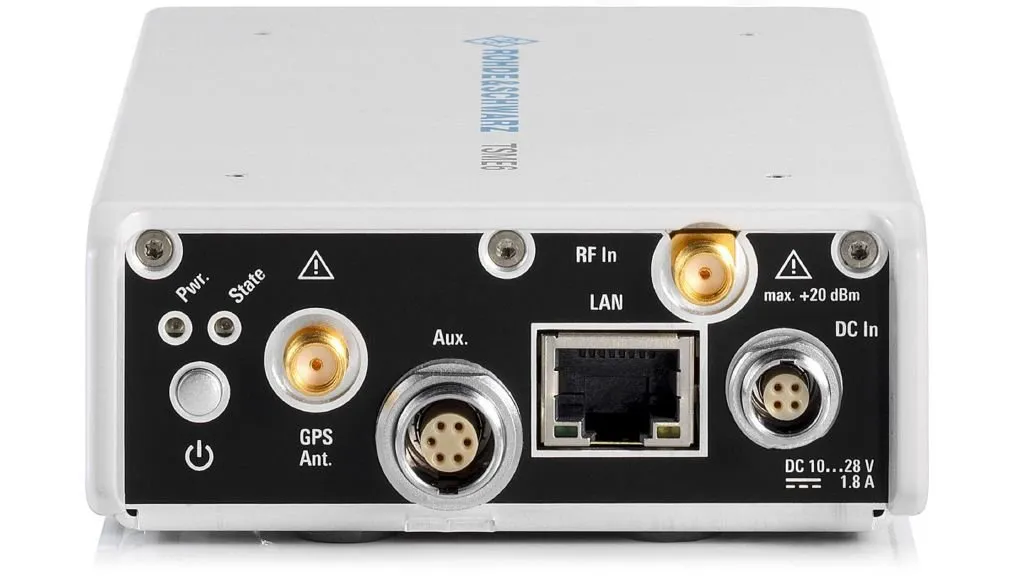

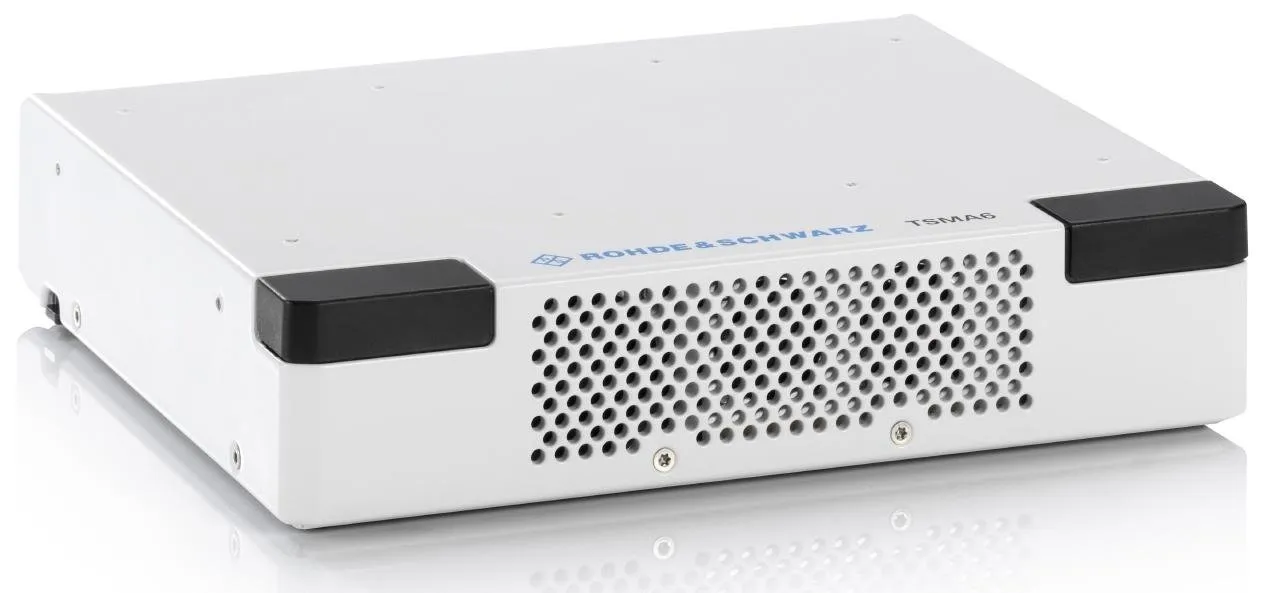

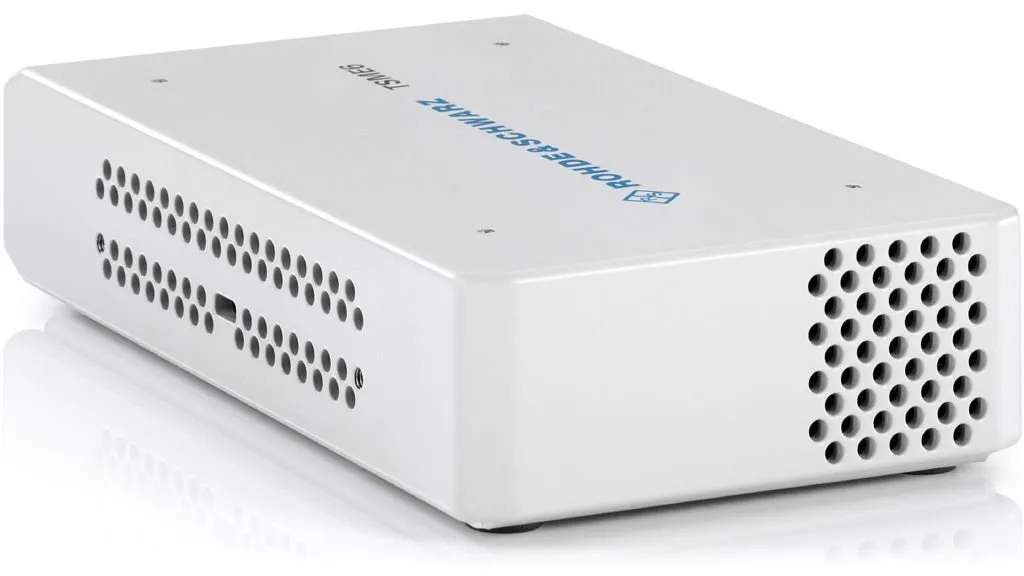

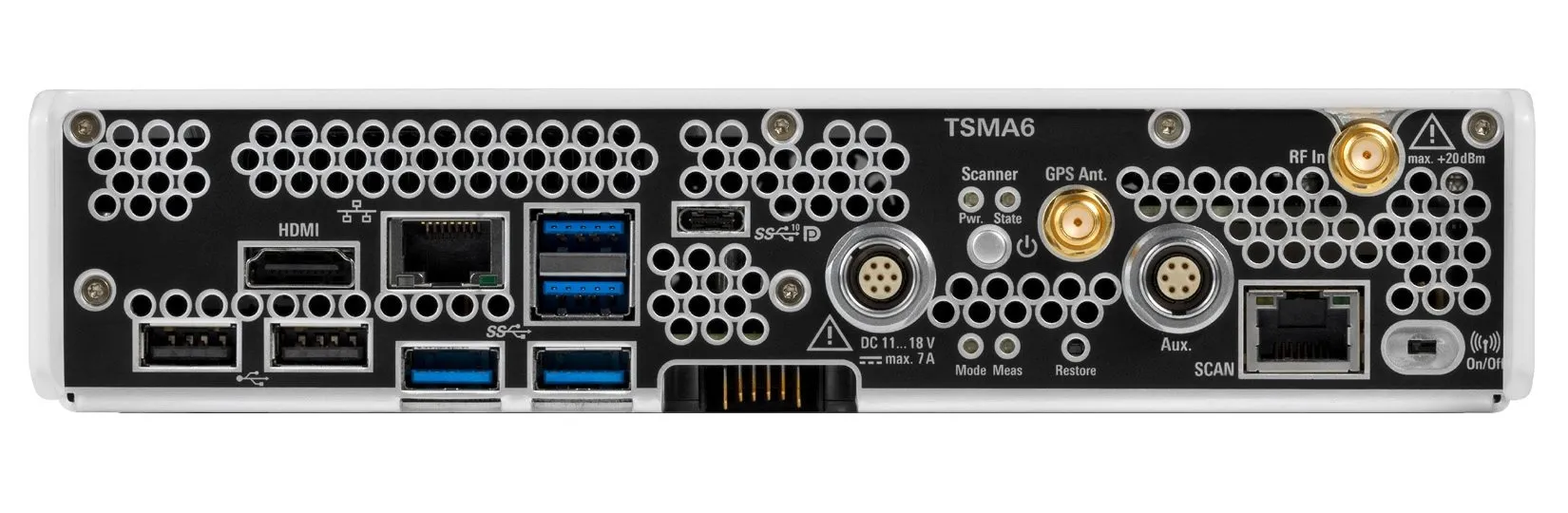

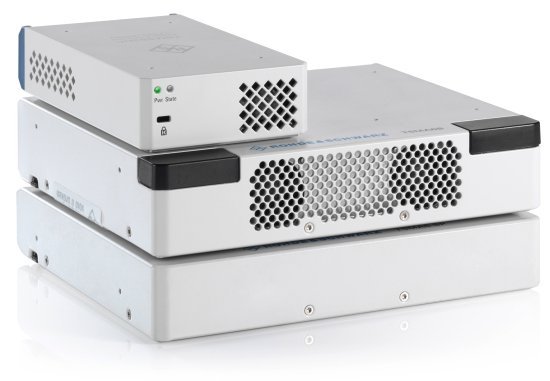

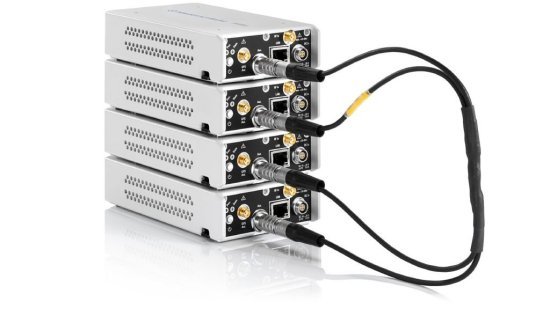

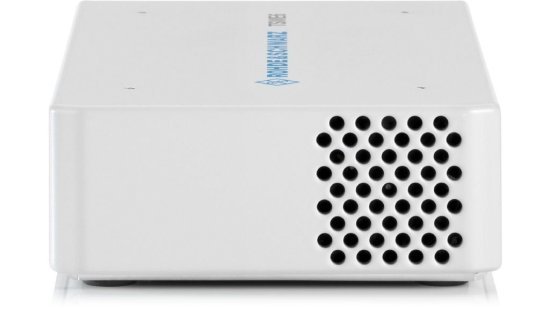

R&S TSMx – семейство современных сетевых сканеров и принадлежностей, предназначенных для всестороннего тестирования беспроводных сетей связи методом объезда или обхода. Линейка включает в себя модели R&S TSMA6B и R&S TSME6 и различное дополнительное оборудование. Приборы R&S серии TSMx в пассивном режиме собирают данные от радиоинтерфейса, обеспечивая наглядное и точное представление ВЧ-характеристик и системной информации MIB3/SIB3 для основных технологий без необходимости абонирования сетевых служб.

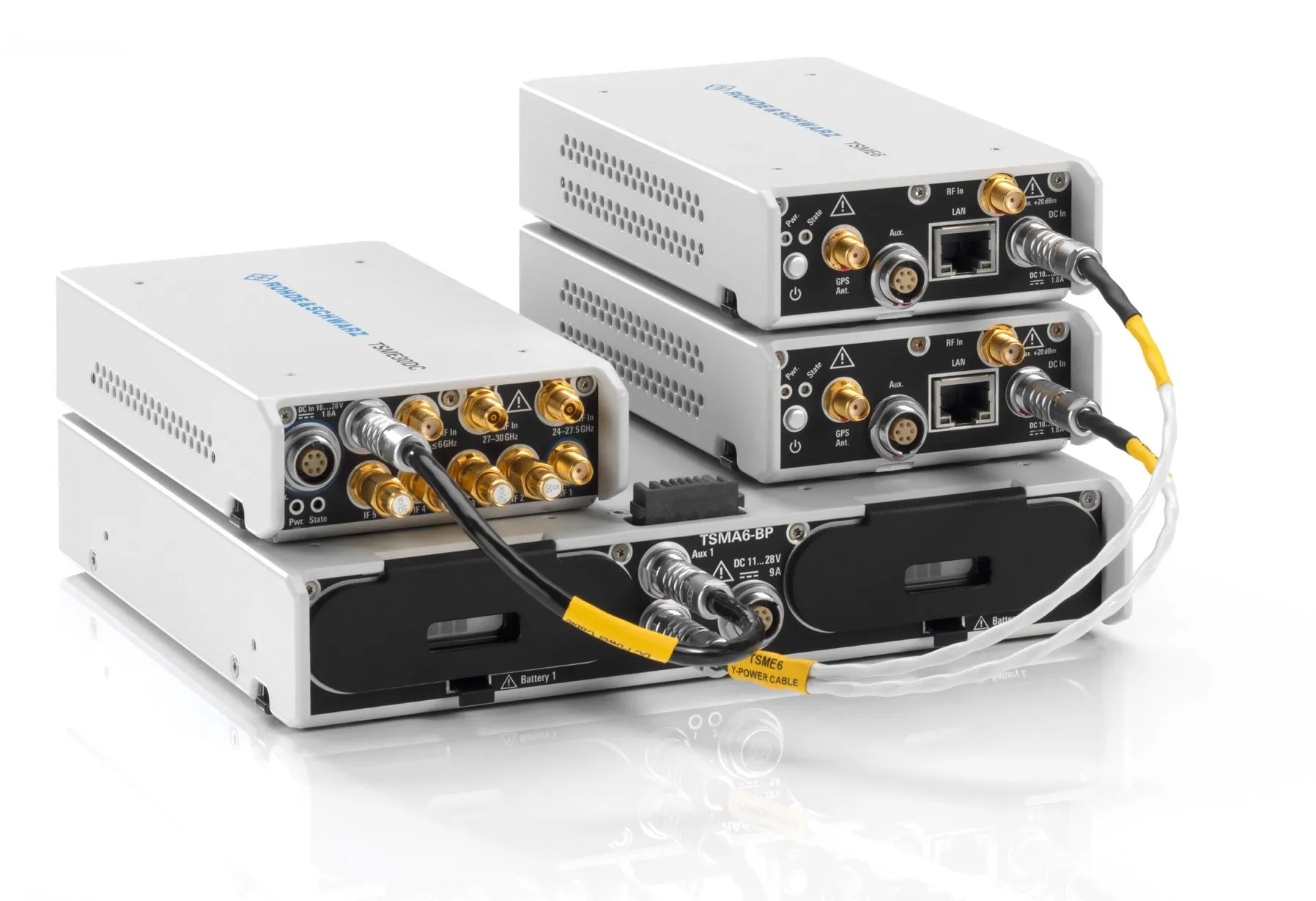

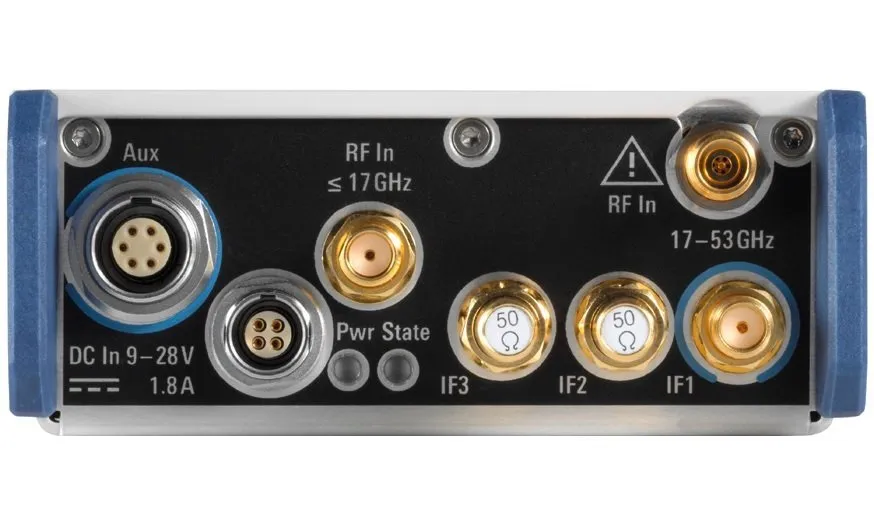

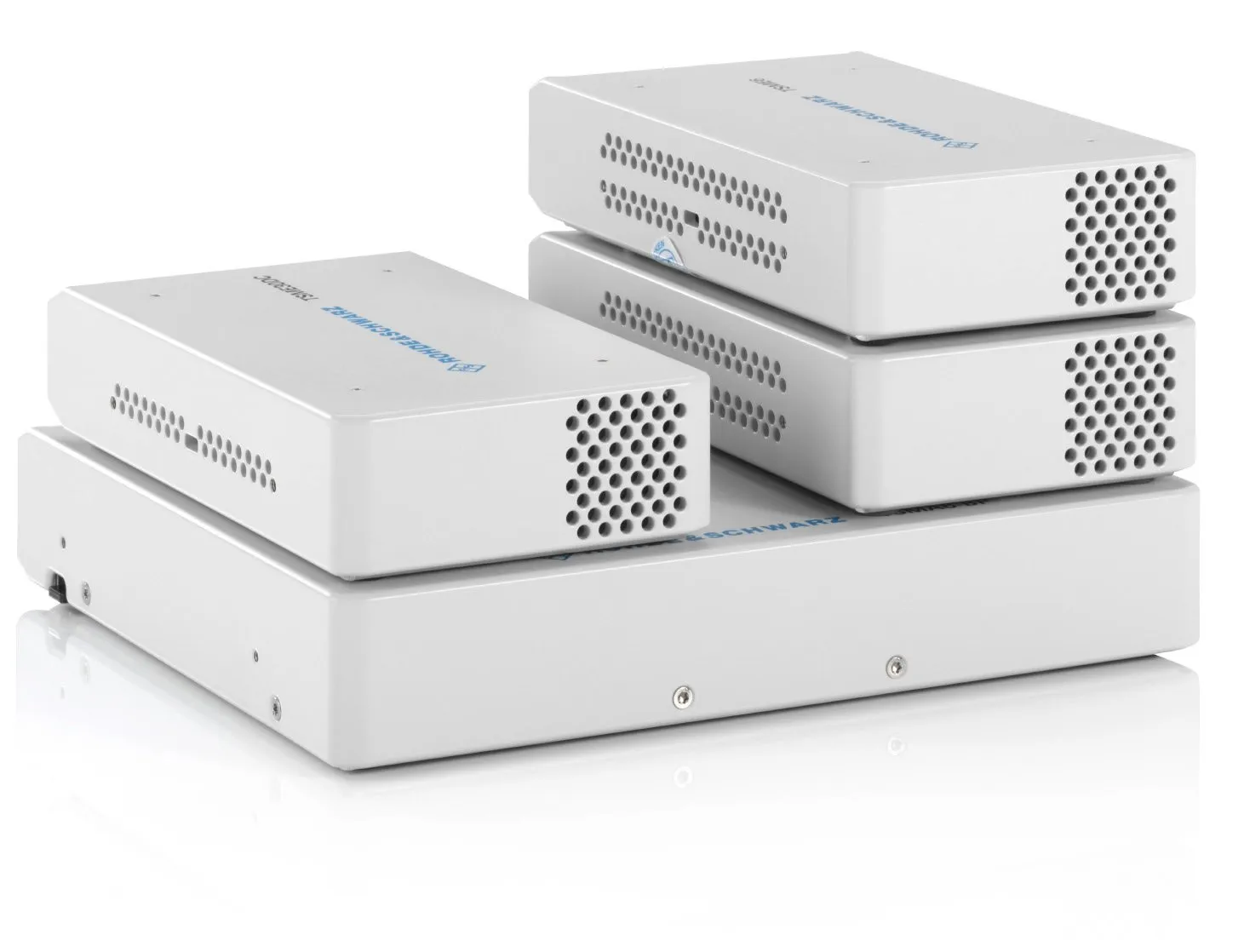

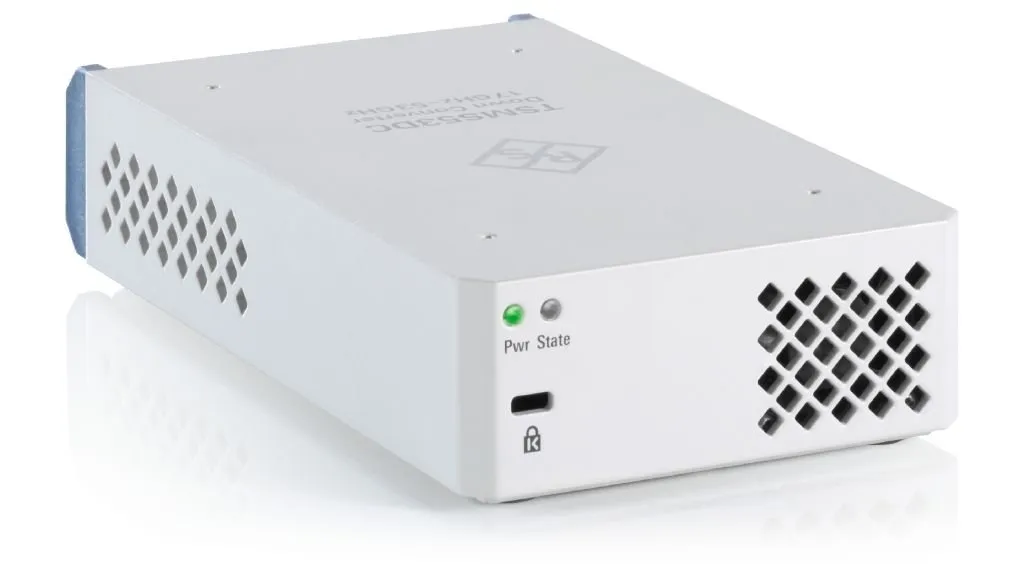

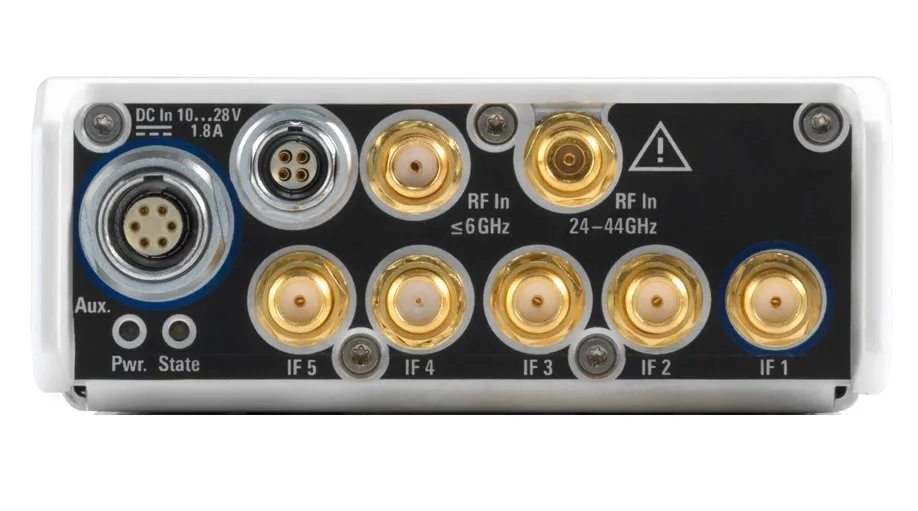

R&S TSMx6 – масштабируемая прямо в полевых условиях аппаратная платформа, поддерживает технологию 5G NR в диапазоне ниже 6 ГГц (FR1) и миллиметровом диапазоне (17-53 ГГц) с применением ультракомпактных понижающих преобразователей TSME30DC, TSME44DC, TSMS53DC, выполняющих демодуляцию сообщений L3/SIB до SIB21 (выпуск 17).
Автоматическое обнаружение каналов (ACD)
Система поддерживает обнаружение активных каналов (ACD) в указанном диапазоне в сетях 5G NR, LTE, UMTS, CDMA2000°/1xEV-DO и NB-IoT и опцию сканирования спектра, которая значительно ускоряет процесс обнаружения. В этом режиме измерительная система идентифицирует новые каналы в динамическом режиме и добавляет их в рабочее пространство непосредственно во время драйв-тестов, устраняя необходимость создавать списки каналов перед началом измерительной кампании.
Оценка местоположения базовых станций 5G

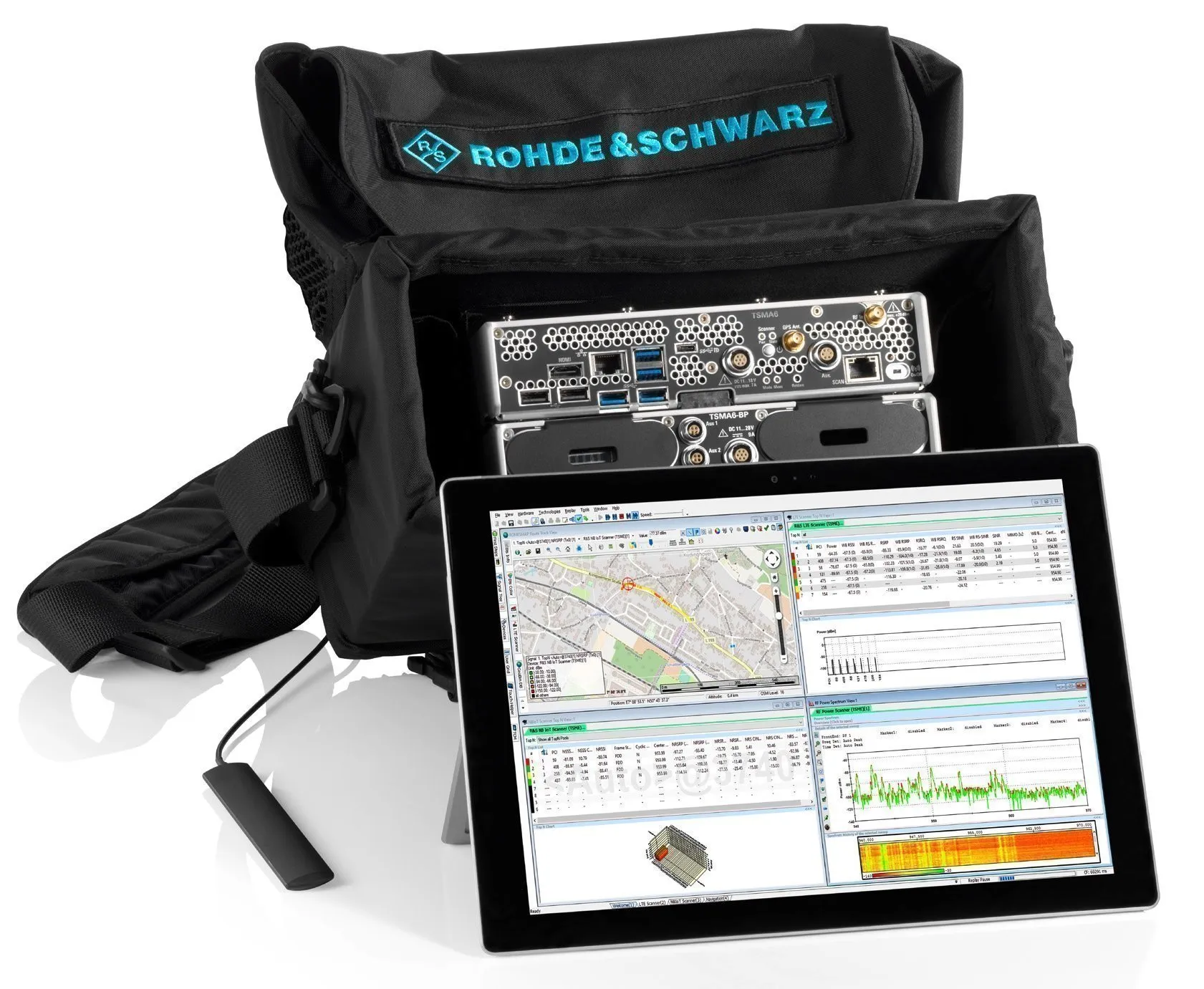

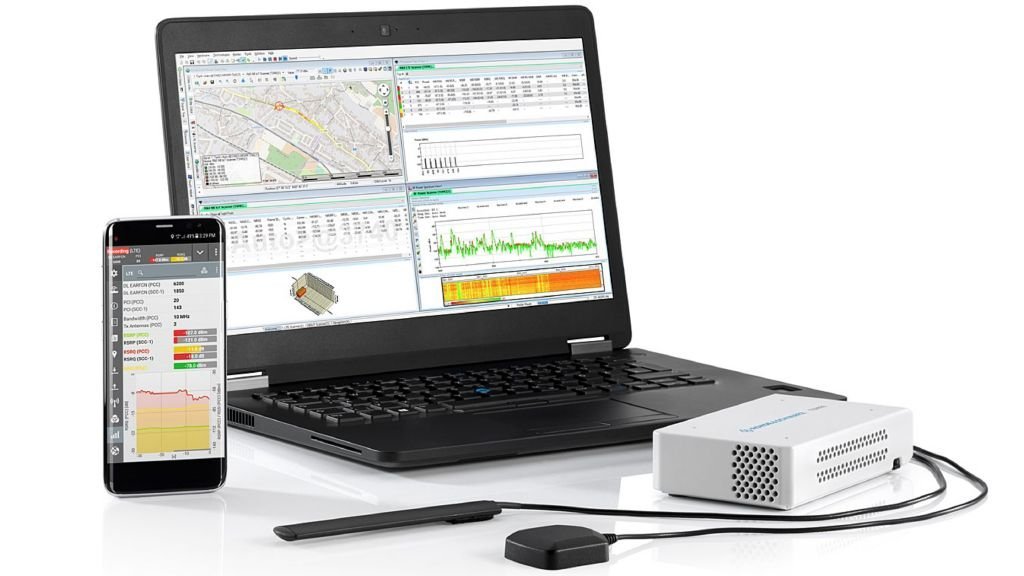

Во время драйв-тестов специальное программное обеспечение R&S ROMES быстро и точно определяет географическое положение базовых станций на основе измеренных параметров и GPS-данных от сканера R&S TSMx. При этом поддерживается параллельная работа в сетях GSM, WCDMA, LTE, 5G NR, CDMA2000/1xEVDO и TETRA, что позволяет пользователям быстро создавать список базовых станций для экспорта или графического изображения.
Испытания критически важных систем связи TETRA и Project 25 (P25)
Благодаря своим техническим характеристикам и функциональным возможностям сканеры R&S TSMx6 идеально подходят для измерения покрытия и помех в критически важных сетях передачи речи и данных, которые используют МЧС, полиция и прочие спецслужбы ввиду их максимального покрытия и надежности, в том числе в экстренных ситуациях. В гарантии своевременного реагирования спецслужб и обеспечения безопасности при выполнении служебных задач ключевую роль играет область покрытия и качество ВЧ-сигналов.
В различных регионах применяются сети TETRA/TETRA DMO и/или Р25. Сканер R&S TSMx6 поддерживает TETRA/TETRA DMO и P25 фазы 1 и 2. В сетях TETRA/TETRA также поддерживается демодуляция информации в системе DMO.
Измерения в рамках синхронизации сетей
С момента начала активного внедрения технологии 5G NR в режиме дуплексной связи с временным разделением синхронизация сетей во временной области приобрела еще более важное значение. Идеальная синхронизация сетей во временной области и устранение пересекающихся временных интервалов в восходящих и нисходящих каналах позволяют значительно повысить рабочие характеристики сетей.
Радиочастотные сканеры R&S TSMx6 измеряют смещение времени прихода сигнала между импульсами/с (или тактовым сигналом внутреннего приемника) и принимаемыми последовательностями сигналов 5G NR и LTE с целью определения качества синхронизации сети.
Измерения ошибки синхронизации по времени (ТАЕ)
Фильтры, кабели, антенные решетки, модули обработки сигналов и прочее оборудование зачастую становятся потенциальными источниками дополнительных задержек на пути сигнала от базовой станции до принимающей антенны.
В процессе оптимизации сети важной задачей для сетевых компонентов становится измерение ошибки синхронизации по времени (ТАЕ), где требуется абсолютная и исключительно точная метка времени прибытия сигнала (время UTC с точностью до нескольких наносекунд), которая обеспечивается сканерами R&S TSMx6.
Отклонение от временной развертки сети обязательно вызывает частотный дрейф. Для измерения погрешности вывода частоты для соты 5G NR сканеры R&S TSMx6 обеспечивают невероятно точную (до нескольких Гц) центральную частоту блока сигнала синхронизации.
Поддержка динамического разделения спектра
Динамическое разделение спектра между 5G NR и LTE позволяет операторам быстро развертывать 5G NR и более эффективно использовать спектр. При этом также возрастают требования к приемникам. Приемники R&S TSMx6 позволяют точно идентифицировать и измерять эти несущие.
Широкополосная всенаправленная антенна

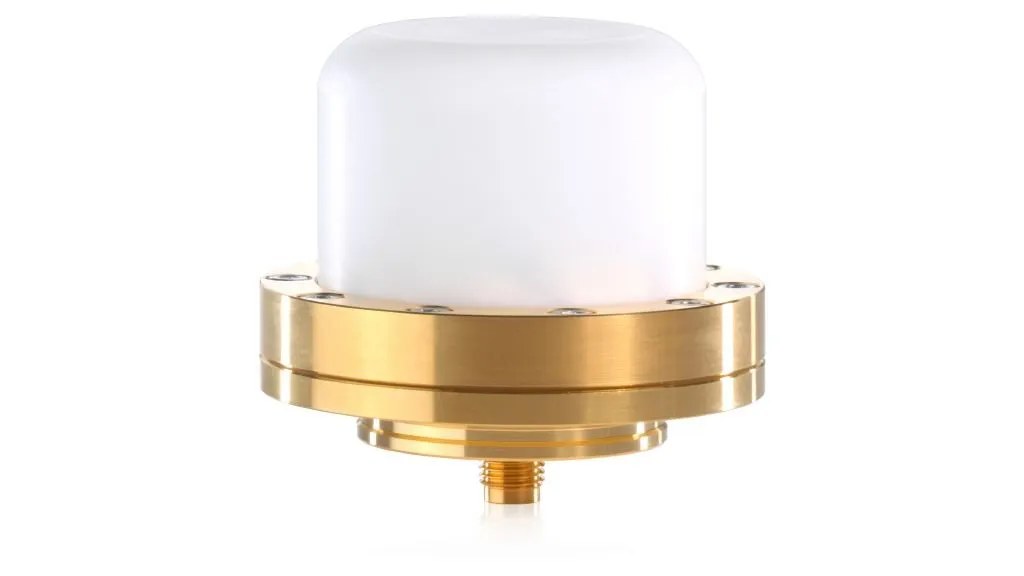

Для работы в миллиметровом диапазоне применяется широкополосная всенаправленная антенна R&S TSMS-OMN70, которая имеет оптимизированные диаграммы направленности для измерений покрытия методом объезда или обхода.
Поддержка Cellular V2X
Анализаторы R&S TSMx6 поддерживают возможность испытания радиотехнологий, применяемых в современных автомобилях для обеспечения функционирования систем активной безопасности. Стандарт V2X представляет собой новейший отраслевой стандарт, позволяющий автомобилю взаимодействовать буквально со всем, что его окружает, посредством сотовой связи и Wi-Fi.
Технология C-V2X регламентирует прямую связь между отдельными автомототранспортными средствами, а также между автомобилями и дорожной инфраструктурой, например, придорожными телекоммуникационными элементами, устройствами, терминалами, датчиками (RSU). При наличии опции К36 сканер R&S TSMх может измерять покрытие интерфейса прямой связи и определять уровень ее качества для обеспечения надежной связи Ѵ2X.
