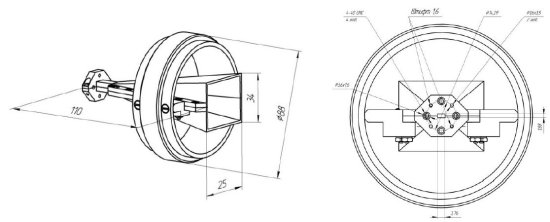

Измерительная рупорная антенна П6-134 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 50,0 до 75,0 ГГц. Конструктивно построена по схеме “оптимального” рупора и имеет волноводный выход прямоугольного сечения 3,76 х 1,88 мм. (стандарт WR15/RG-98/U). Имеет три базовых варианта комплектации П6-134-1, П6-134-2, П6-134-3 в соответствии с используемыми потребителем типовыми оконечными устройствами. Рекомендована для метрологических приложений и экспериментальных исследований.
1) Благодаря поглощающему экрану, установленному за раскрывом рупора, улучшается диаграмма направленности антенны.
2) Имеет хорошую неравномерность коэффициента усиления и КСВН. Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств.
3) Стабильные метрологические характеристики позволяют использовать П6-134 как передающую антенну, в вариантах комплектации П6-134-1 и П6-134-2.
4) Может использоваться в системах оценки ЭМС и ПЭМИН.
5) Поставляется с калибровочным сертификатом.
6) Начало серийных поставок запланировано на октябрь-ноябрь 2014 года.
Основные характеристики
Диапазон частот, ГГц от 50 до 75
Коэффициент усиления антенны в диапазоне частот, дБ не менее ≥ 15 дБ
КСВН типовое 1,5
Поляризация линейная
Габариты 181х25х34 мм
|
Тип Антенны
|
Рупорная |
Модели
Рекомендован для использования с оконечными приборами имеющими волноводный вход в соответствии со стандартом ГОСТ 13317-89 или приборами имеющими волноводный вход стандарта WR15/RG-98/U. Комплект включает в себя рупорную антенну П6-134 диапазона 50,0-75,0 ГГц, волноводный переход с сечения 3,76х1,88 мм к сечению 3,6х1,8 мм., устройство крепления к штативу, а также необходимый набор вспомогательных опций.
Рекомендован для использования с оконечными приборами имеющими коаксиальный вход V-типа и обеспечивающих измерения в диапазоне частот 50,0-75,0 ГГц. Комплект включает в себя рупорную антенну П6-134 диапазона 50,0-75,0 ГГц, коаксиально-волноводный переход с сечения мм 3,76х1,88 на коаксиал V-типа, измерительный кабель, устройство крепления к штативу, а также необходимый набор вспомогательных опций.
Рекомендован для использования с оконечными приборами имеющими коаксиальный вход типа SMA, N или III и обеспечивающих измерения в диапазоне частот c верхней границей не менее 1 ГГц. Комплект включает в себя рупорную антенну П6-134 диапазона 50,0-75,0 ГГц, калиброванный гармониковый смеситель диапазона 50,0-75,0 ГГц, межканальные коаксиальные переходы SMA-тип III и SMA тип III, два измерительных кабеля диапазона 0-18,0ГГц, устройство крепления к штативу, а также необходимый набор вспомогательных опций.
