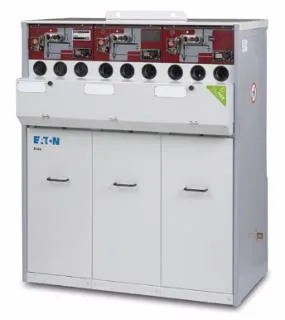

Компактное распределительное устройство до 20 кВ

Распределительное устройство Xiria — это компактное РУ выполненное в едином блоке, с номинальным напряжением до 20 кВ. В устройстве используются электронное реле защиты, воздушная изоляция оборудования, а также вакуумные автоматические выключатели и выключатели нагрузки. Данное устройство предлагается в нескольких вариантах исполнения: 2, 3, 4 или 5 секций. Не содержит гексафторид серы (элегаз).   Автоматический выключатель и выключатель нагрузки может быть оснащен дополнительными контактами для сигнализации, катушкой независимого расцепления и моторным приводом, что дает возможность дистанционного управления. Вакуумные камеры, сборные шины и разъединитель располагаются в стальном герметичном шкафу, заполненном сухим воздухом и запаянном на весь срок службы. Подобная конструкция исключает влияние окружающей среды на работу первичных частей и механизмов устройства.

Конструкция распределительного устройства предусматривает возможность визуального контроля положения автоматического выключателя (выключателя нагрузки) и положения разъединителя, что в совокупности с необходимым количеством механических блокировок обеспечивает максимальную безопасность для оперативного персонала. Комплектное распределительное устройство Xiria выполнено из экологически чистых материалов, подлежащих дальнейшей переработке и повторному использованию. Распределительное устройство Xiria выполнено в соответствии с последними международными стандартами IEC: IEC 62271-100 Высоковольтные автоматические выключатели, IEC 62271-102 Высоковольтные разъединители и заземлители переменного тока, IEC 62271-103 Высоковольтные выключатели нагрузки, IEC 62271-200 Комплектные распределительные устройства переменного тока в металлическом корпусе, рассчитанные на номинальные напряжения от 1 до 52 кВ включительно.

Компактное распределительное устройство Xiria E

Распределительное устройство компактных размеров Xiria E  — устройство, которое применяется в сетях со средним напряжением и имеет высокую степень безопасности при эксплуатации. Выключатели нагрузки и автоматические выключатели выполнены на базе хорошо зарекомендовавших себя вакуумных камер, которые являются собственной разработкой компании Eaton. Такие камеры не нуждаются в постоянном обслуживании со стороны персонала, а также протестированы на 30 тысяч коммутаций при номинальных режимах работы.

Все исходные механизмы и части расположены в закрытом, герметичном корпусе и имеют пофазную изоляцию, которая выполнена в определенной форме для того, чтобы избавиться от пиков напряженности поля и уменьшить вероятность возникновения внутренней дуги до минимума.

Для достижения оптимального уровня нагрева и распределения электрического поля, токоведущие устройства и части, которые находятся под напряжением, также имеют специальную форму. Эксплуатационная безопасность обеспечивается видимым разрывом и наличием логических механических и электрических блокировок, которые предотвращают ошибочные действия персонала.

Устройство протестировано на устойчивость к внутреннему дуговому короткому замыканию в соответствии с IEC 62271-200.  Первичные части и механизмы располагаются в стальном герметичном шкафу, заполненном сухим воздухом и запаянном на весь срок службы, а также пофазная изоляция первичных элементов внутри каждого отсека обеспечивает безопасность для обслуживающего персонала.

Минимизация капитальных и эксплуатационных затрат достигается шириной панели 500 мм, панели на 12 кВ и 24 кВ выполнены в одном и том же корпусе. При эксплуатации устройств нет необходимости регулярно проверять давление элегаза. Вакуумные автоматические выключатели и выключатели нагрузки не требуют обслуживания. Первичные части и механизмы располагаются в герметизированном на весь срок службы корпусе.

Доступ к отсеку силовых кабелей и панели управления с фронтальной стороны устройства, простые и понятные панели управления делают устройства простыми в эксплуатации.

Использование минимального количества компонентов обеспечивает безопасность для окружающей среды. Комплектное распределительное устройство Xiria E выполнено из экологически чистых материалов, подлежащих дальнейшей переработке и повторному использованию. Не содержит экологически вредный газ SF6. Элегаз не применяется ни для изоляции первичных элементов, ни в качестве дугогасительной среды.
