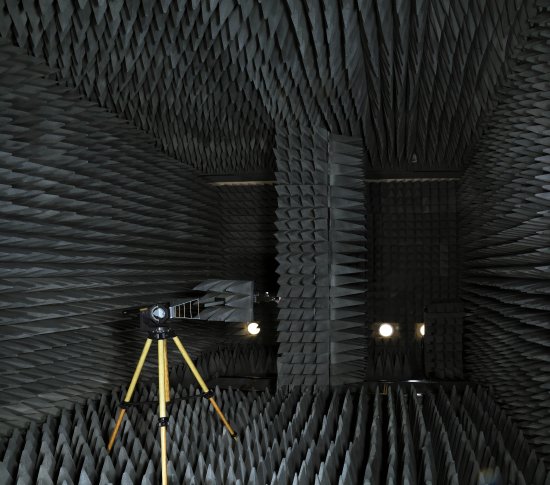

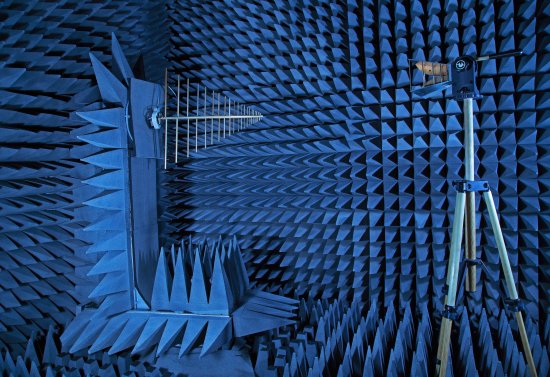

Комплекс предназначен для проведения автоматизированных измерений характеристик направленности антенн и радаров в диапазоне частот 10 МГц – 50 ГГц поворотным методом в дальней зоне, а также для обработки, отображения и протоколирования результатов измерений. Комплекс размещается в безэховой экранированной камере (БЭК).

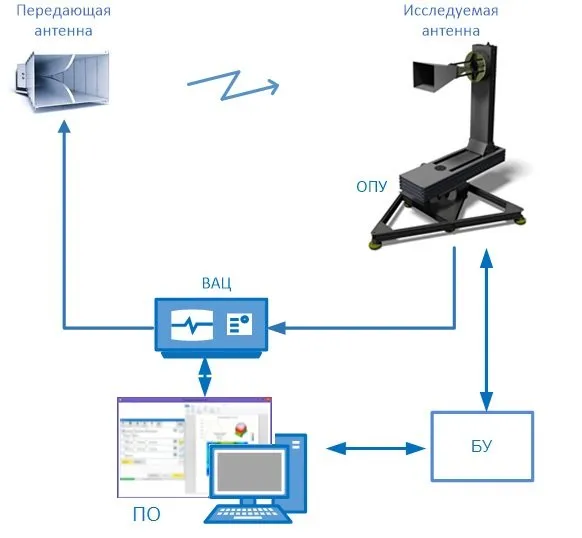

Основной элемент комплекса – многокоординатное опорно-поворотное устройство (ОПУ), на которое закрепляется исследуемая антенна. Безредукторные двигатели, используемые в ОПУ, позволяют выполнять бесшумное автоматическое пространственное позиционирование антенны с точностью до 1 минуты и с высокой повторяемостью. Кроме того, в состав комплекса входят контроллер управления, вспомогательная антенная мачта, векторный анализатор цепей (ВАЦ), комплект передающих и эталонных антенн, комплект вспомогательных компонентов (адаптеры, усилители и кабельные сборки), персональный компьютер (ПК) с установленным программным обеспечением (ПО), которое выполняет функции калибровки, юстировки, автоматизации процесса измерения и визуализации результатов.
Возможна разработка и производство ОПУ по требованиям Заказчика. Предлагаемое ПО совместимо с измерительным оборудованием ведущих мировых и отечественных производителей.
Комплекс предназначен для проведения автоматизированных измерений характеристик излучения антенн и радаров в диапазоне частот 10 МГц – 50 ГГц методом измерения напряженности электрического поля от координат на плоскости в ближней зоне измерительной антенны, а также для обработки, отображения и протоколирования результатов измерений. Комплекс размещается в безэховой экранированной камере (БЭК).

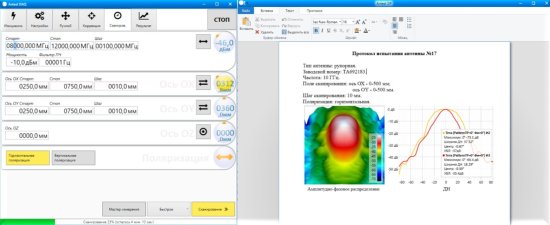

Состав комплекса включает планарный сканер с полем сканирования до 15×15 м, на который устанавливается измерительный зонд ближнего поля, контроллер управления, ВАЦ, комплект эталонных антенн, комплект вспомогательных компонентов (адаптеры, усилители и кабельные сборки), персональный компьютер (ПК) с установленным программным обеспечением (ПО), которое выполняет функции калибровки, юстировки, автоматизации процесса измерения, обработки и визуализации результатов.
Возможна разработка и производство сканера по требованиям Заказчика. Предлагаемое ПО совместимо с измерительным оборудованием ведущих мировых и отечественных производителей.

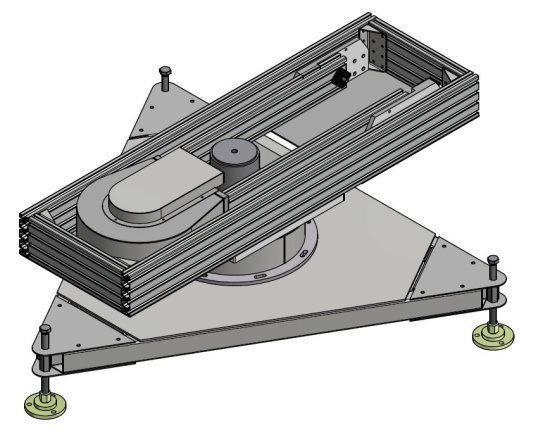

Опорно-поворотное устройство ОПУ РЕ-1112 предназначено для высокоточного позиционирования антенн в пространстве по азимуту, крену и линейному перемещению в соответствии с управляющими командами, посылаемыми про помощи ПО Antest в автоматическом режиме. Предназначено для стационарного использования в БЭК. Металлические поверхности ОПУ должны быть покрыты радиопоглощающим материалом для устранения влияния на измеряемые характеристики.
Устройство для установки и поворота антенн обладает следующими преимуществами: отсутствие механического редуктора, бесшумность, точность перемещения до 1,5 угл. мин., обеспечивает высокую повторяемость и высокое разрешение по углу и плавность перемещения, отсутствие люфта.
Комплект поставки ОПУ PE-1112 включает блок управления МС-1, ПО Antest, вращательный СВЧ соединитель, комплект кабелей питания и управления, эксплуатационную документацию.
Программное обеспечение Antest совместимо с измерительным оборудованием ведущих мировых и отечественных производителей.
