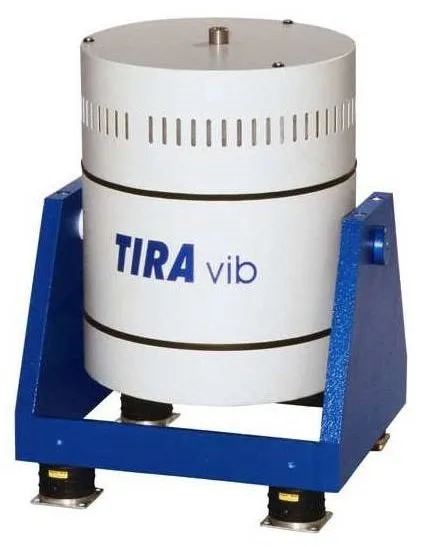

Новая линейка модальных вибростендов TIRA с номинальным усилием от 4 кН до 15 кН разработаны для высокоточного определения модальных характеристик крупногабаритных объектов (резонансные частоты, формы колебаний, коэффициенты демпфирования).
Основной отличительной особенностью линейки вибростендов для модальных испытаний является наличие сквозного центрального отверстия для фиксации толкателя (стингера) на нужном расстоянии от испытуемого объекта. Это позволяет существенно упростить подготовку к испытаниям и правильно выставить систему возбуждения, а соответственно получить более точные передаточные функции.
Модальные возбудители с усилием от 4 кН обеспечивают максимальную амплитуду до 100 мм благодаря электронной системе TMC, которая позволяет добиться точного совмещения колеблющегося элемента с тестируемым изделием. Осевая жесткость также регулируется электроникой.
Данная серия модальных вибрационных стендов TIRA включает в себя следующие модели: TV 55240-M/LSS (4 кН), TV 56280-M/LSS (8 кН) и TV 57315-M/LSS (15 кН).
Ниже представлены технические характеристики модели 55240-M/LSS (4 кН). Ознакомиться подробно с техническими характеристиками всех моделей можно в прикрепленном PDF файле «Технические характеристики модальных вибростендов TIRA с номинальным усилием от 4 кН до 15 кН».
Основные характеристики
|
Виброгенератор: S 55240-M/LSS; Усилитель мощности: A 1 01 11 021 T; Вентилятор: TB 0310; Номинальное усилие (синус/случайное): 4000/3400 Н; Диапазон частот: 1 - 2000 Гц; Максимальная амплитуда: 100 мм; Максимальная скорость: 2,0 м/с; Масса подвижной части: 11,0 кг (+/-5%); Основная резонансная частота: >2500 Гц; Вес (с цапфой): 800 кг; Соединение (диаметр резьбового отверстия): M10; Максимальная потребляемая мощность: 14 кВт; |
