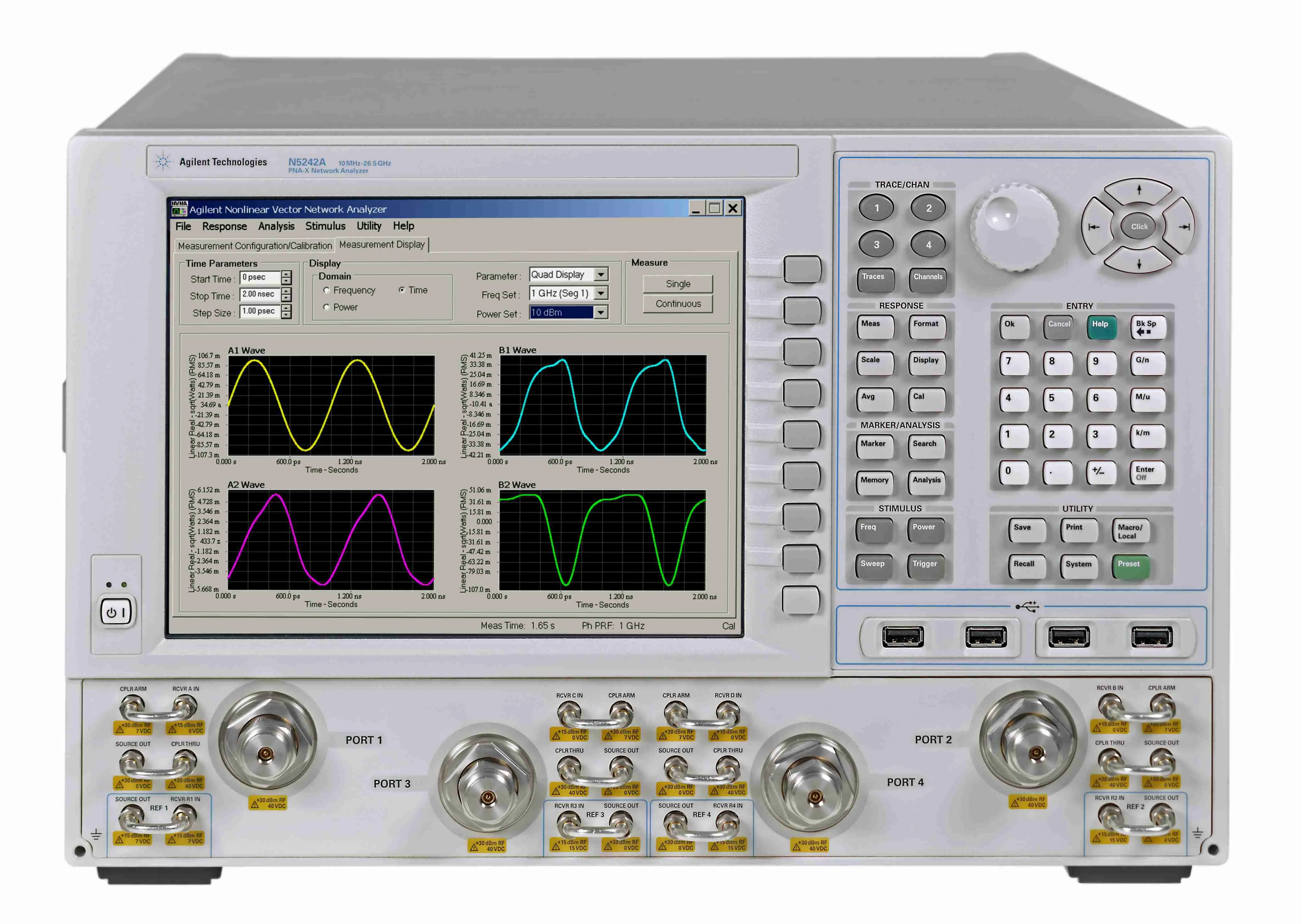

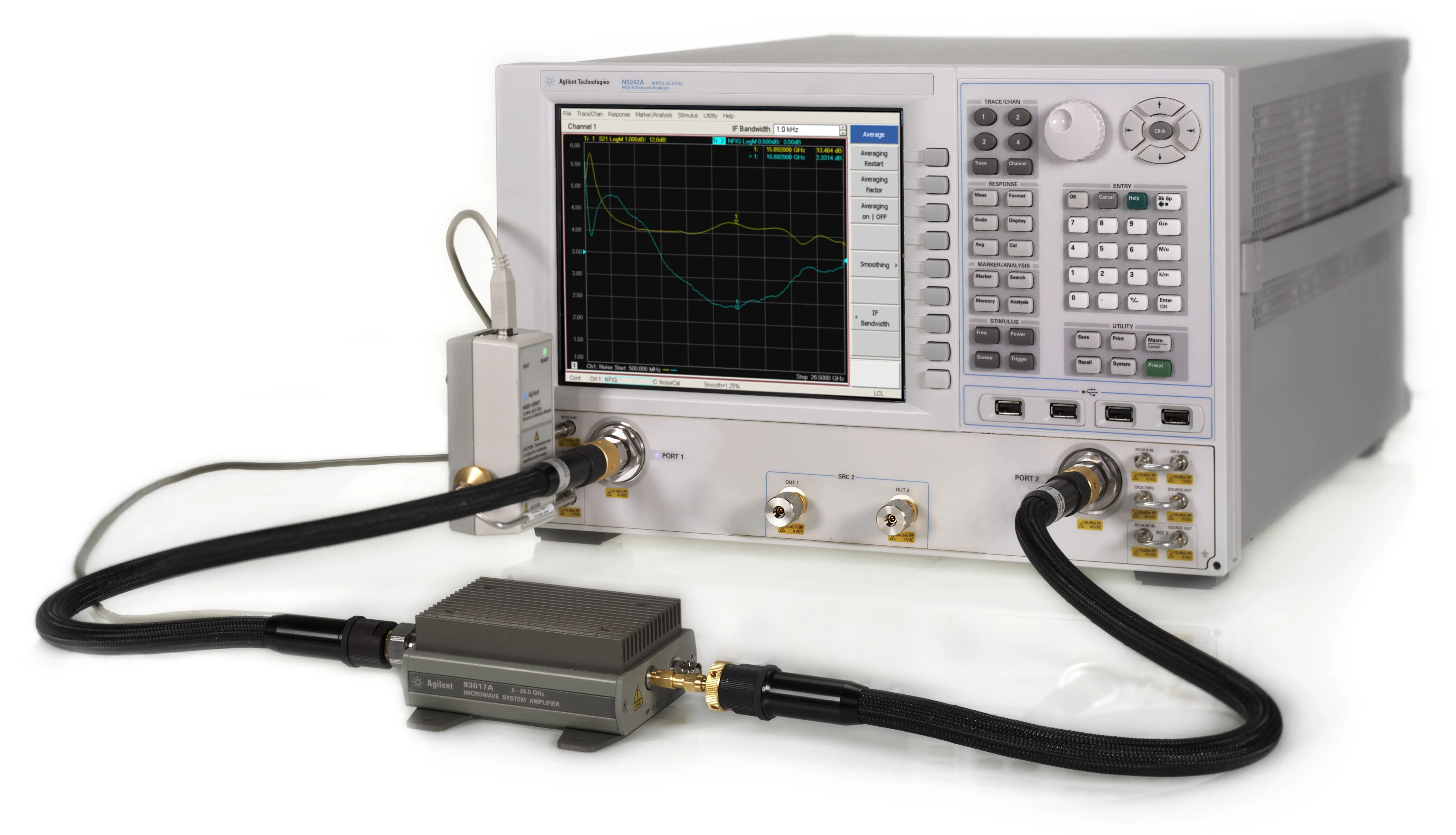

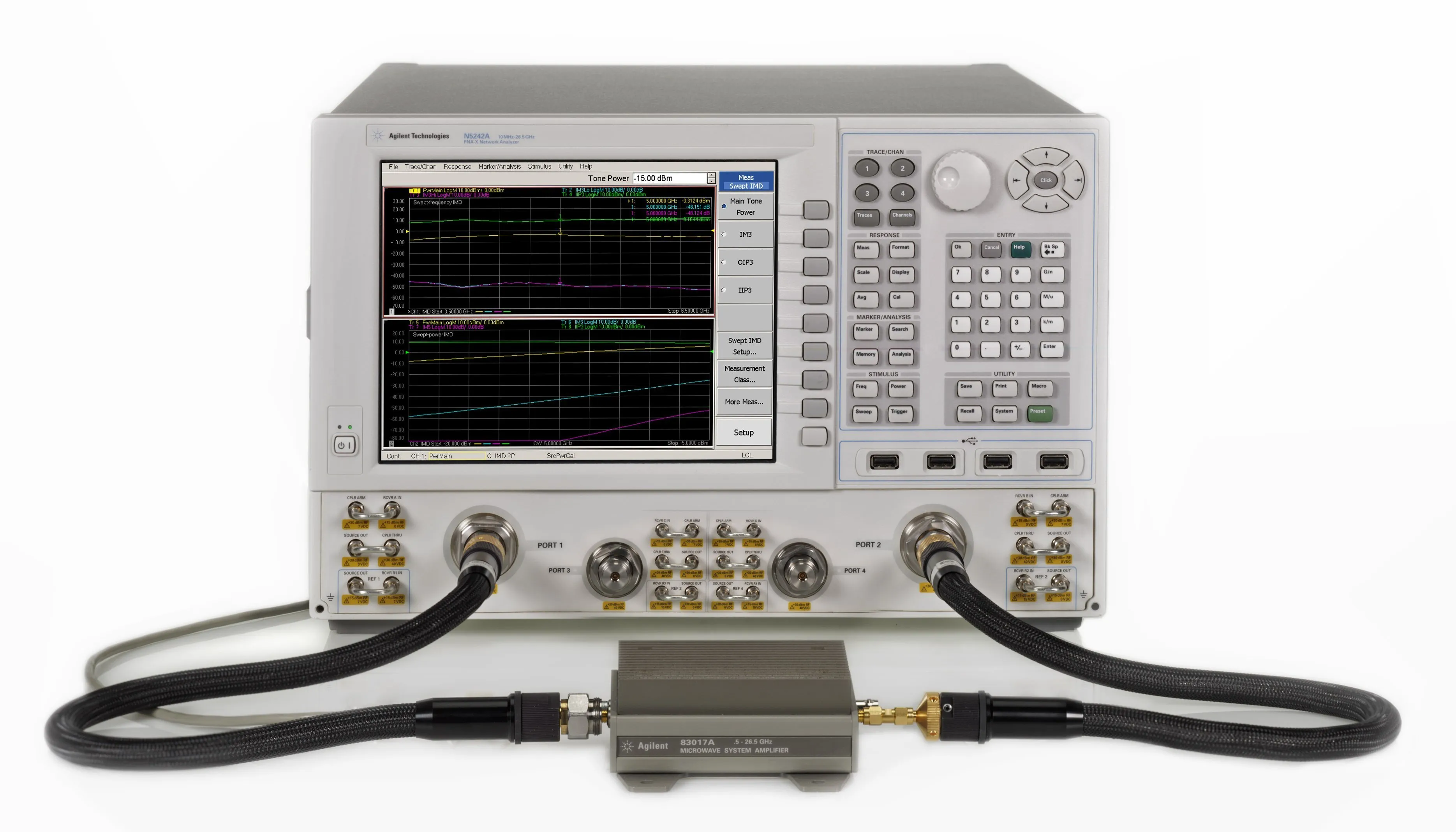

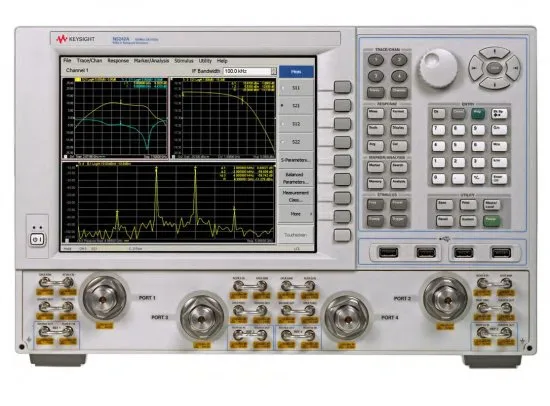

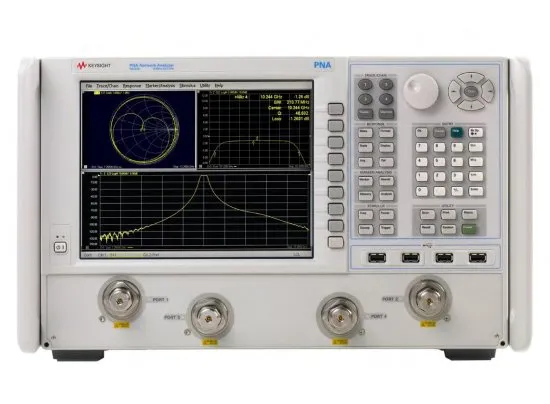

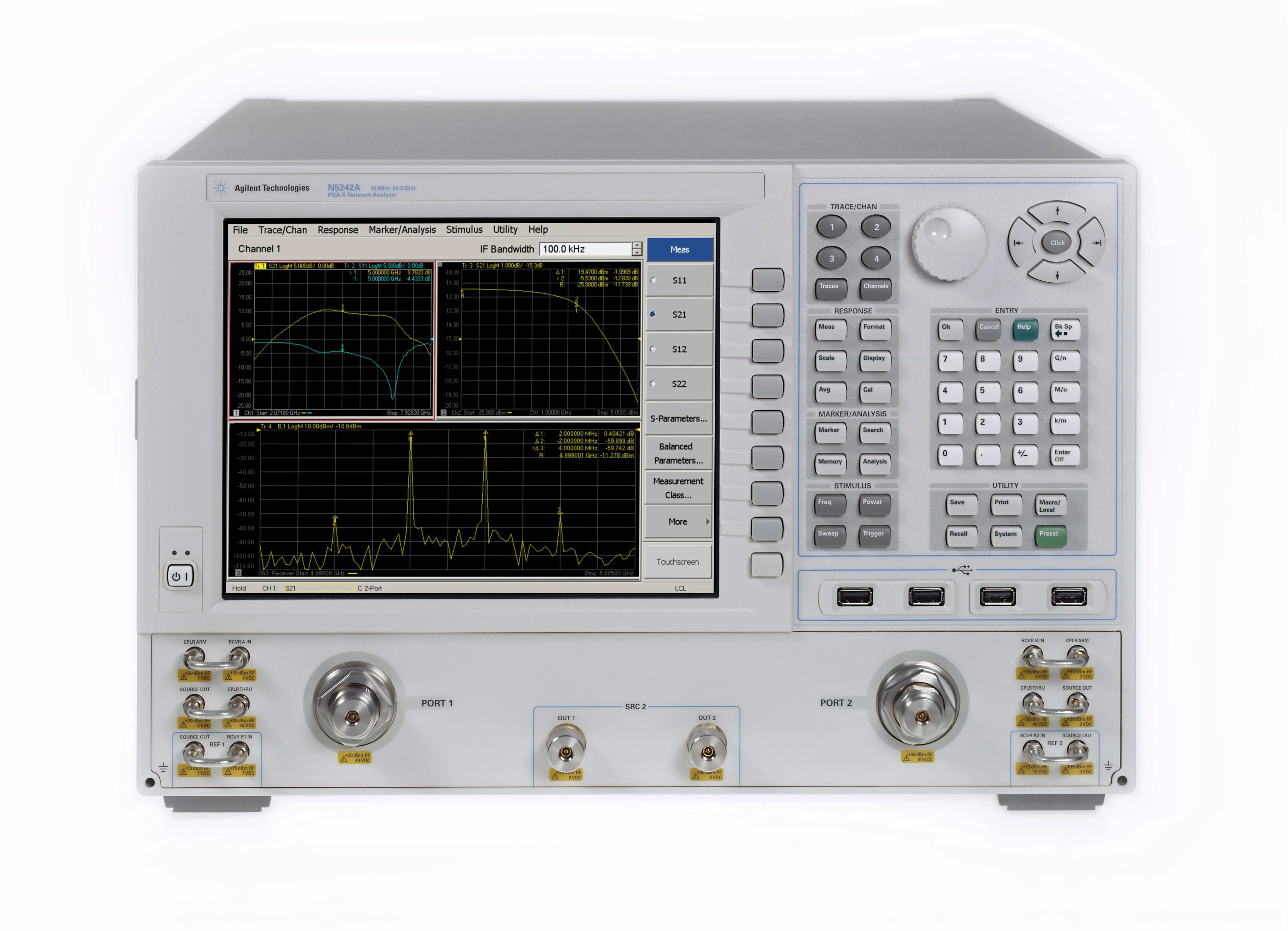

Приборы Keysight серии PNA и PNA-X – это интегрированные векторные анализаторы цепей, предназначенные для автоматизированных систем тестирования Keysight N5290A и Keysight N5291A. Аппаратная часть анализаторов включает: блок измерения S-параметров, один или два синтезированных источника для формирования тестовых сигналов для испытания устройств, жесткий диск, интерфейсы USB и цветной сенсорный дисплей 10,4”. Стандартная комплектация прибора включает мышь и клавиатуру.
В зависимости от потребностей, при заказе могут быть выбраны необходимые опции.
- 2-портовый стандартный измерительный блок и диапазон мощности (опция 200)
- Конфигурация с высокой мощностью и расширенным диапазоном мощности (N524xAS с опцией H85/285)
- Расширенный диапазон мощности и цепи подачи смещения (опция 219)
- Добавление второго внутреннего источника, сумматора и механических коммутаторов к 2-портовому анализатору (опция 224)
- 4-портовый стандартный измерительный блок, стандартный диапазон мощности и второй внутренний источник (опция 400)
- Конфигурация с высокой мощностью и расширенным диапазоном мощности (модель N524xAS с опцией H85/485)
- Расширенный диапазон мощности и цепи подачи смещения (опция 419)
- Добавление внутреннего сумматора и механических коммутаторов к 4-портовому анализатору (опция 423)
- 2 порта, один источник, базовая конфигурация (опция 200/210)
- 2 порта, один источник, конфигурируемый измерительный блок (опция 201)
- 2 порта, один источник, расширенный диапазон мощности (опция 217)
- 2 порта, один источник, расширенный диапазон мощности и цепи подачи смещения (опция 219)
- 4 порта, два источника, базовая конфигурация (опция 400/410)
- 4 порта, два источника, конфигурируемый измерительный блок (опция 401)
- 4 порта, два источника, расширенный диапазон мощности (опция 417)
- 4 порта, два источника, расширенный диапазон мощности и цепи подачи смещения (опция 419)
