Генератор сигналов НОВЭЛ Г4-РНА2

Генераторы сигналов НОВЭЛ Г4-РНА2 предназначены для формирования непрерывных гармонических сигналов (CW) c возможностью свипирования по частоте.

Основными функциями генераторов НОВЭЛ Г4-РНА2 являются исследования, настройка, контроль и проведение испытаний при производстве СВЧ-устройств, компонентов и оборудования, используемых в системах радиосвязи, радиолокации, приборостроении и измерительной технике.

Принцип действия генераторов основан на синтезе частоты с цифровой фазовой автоподстройкой частоты. Выходной уровень генераторов регулируется аттенюатором и контролируется системой автоматической регулировки усиления (АРУ), что обеспечивает быстрое и стабильное переключение частоты и уровня. Источником опорной частоты для синтезатора служит кварцевый генератор с выходной частотой 10 МГц.

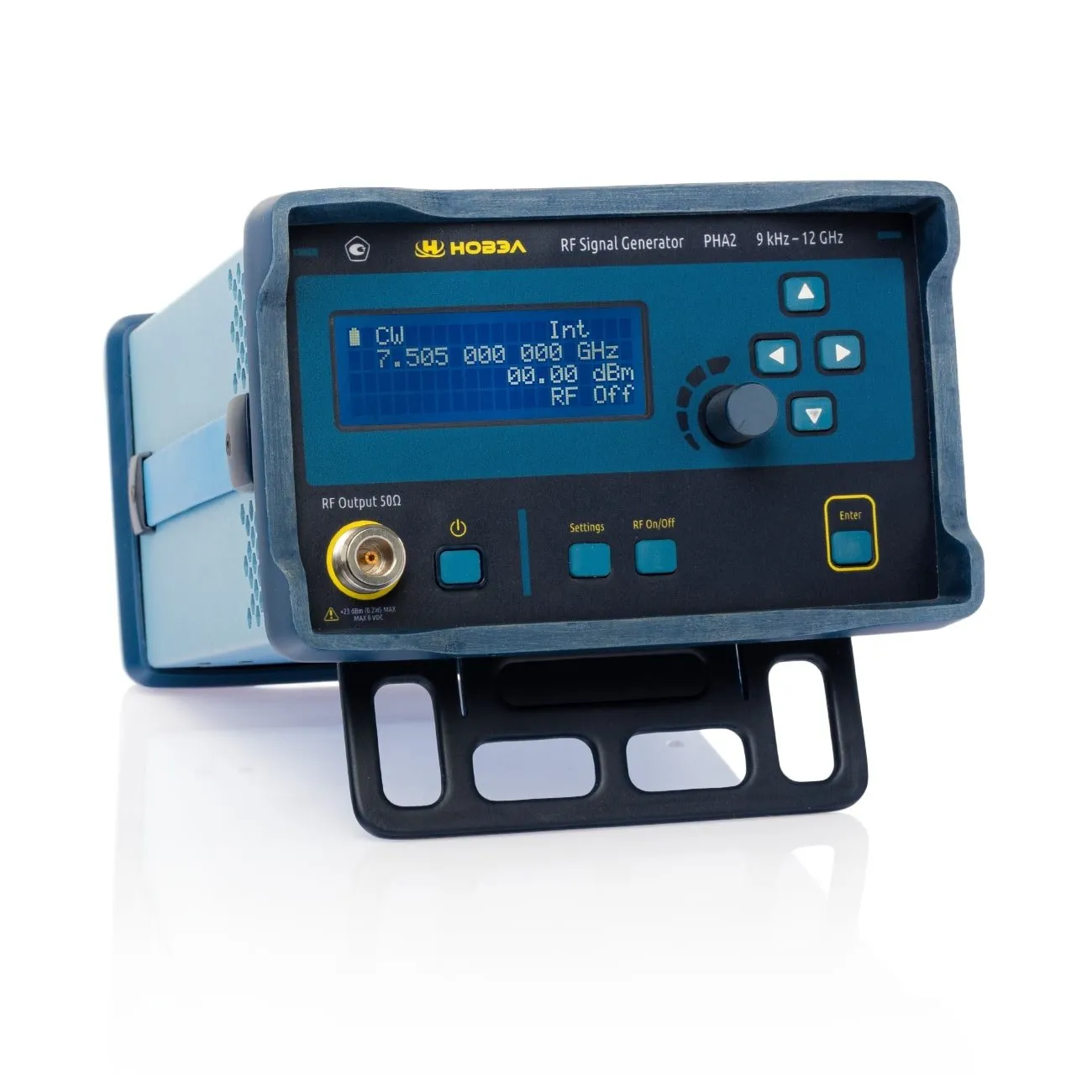

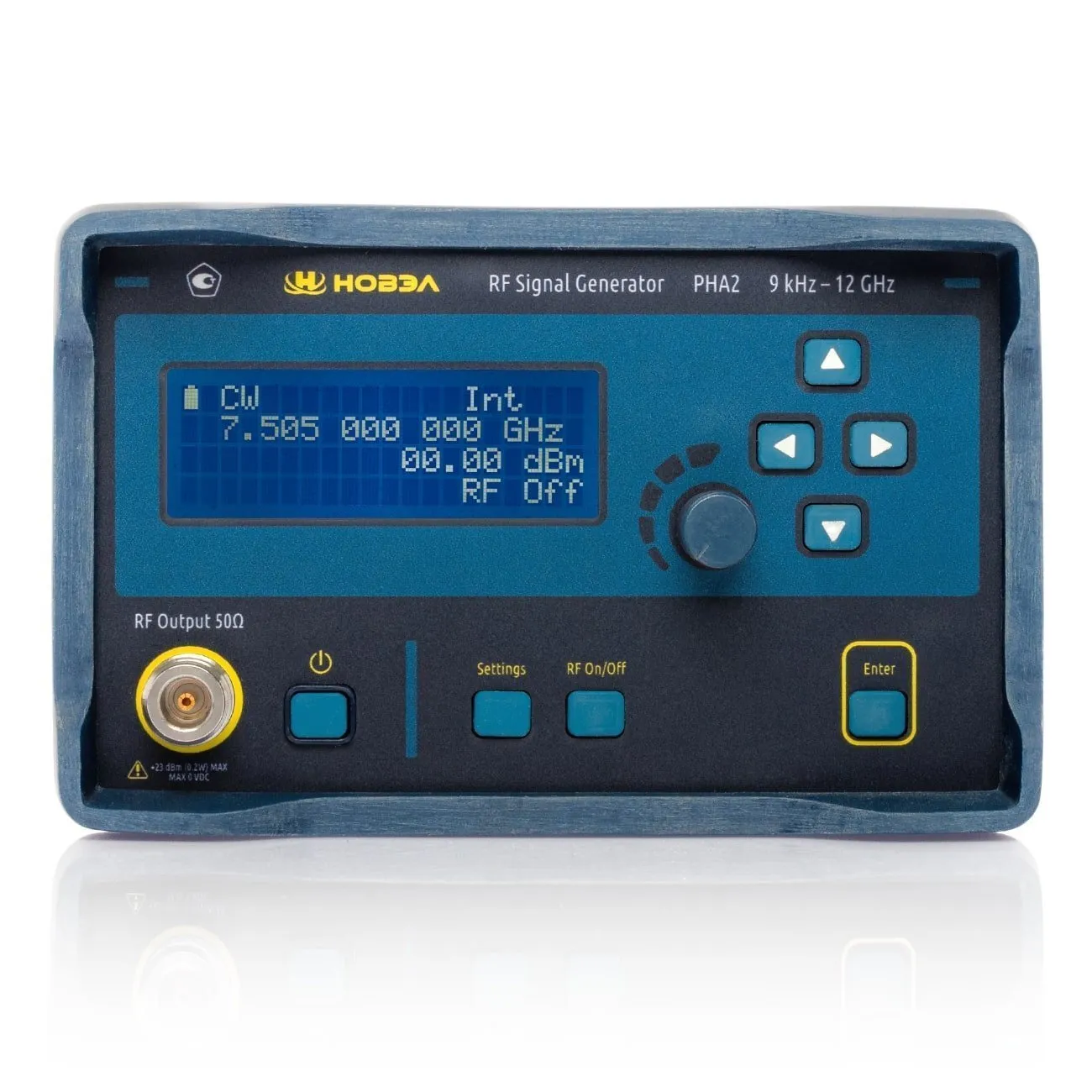

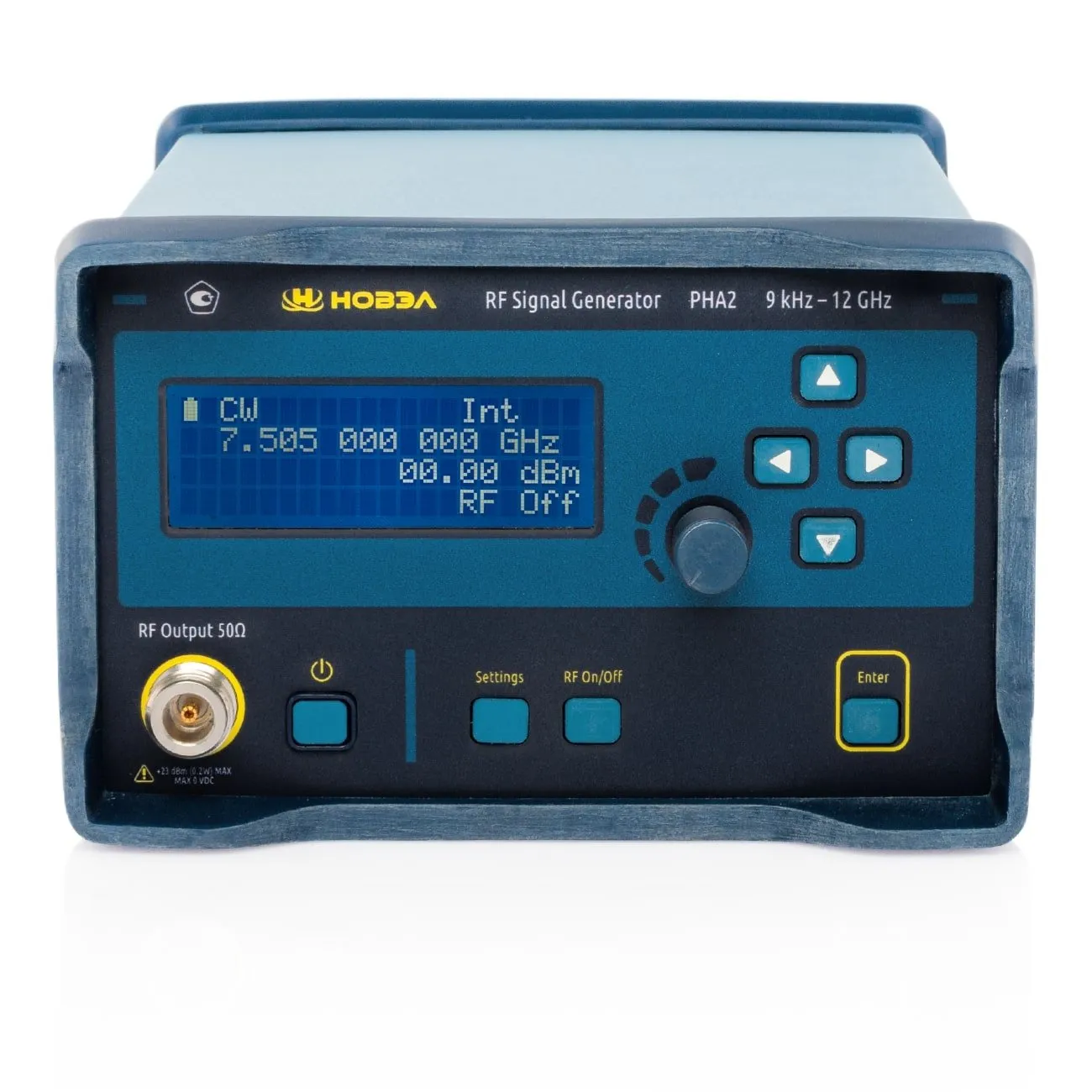

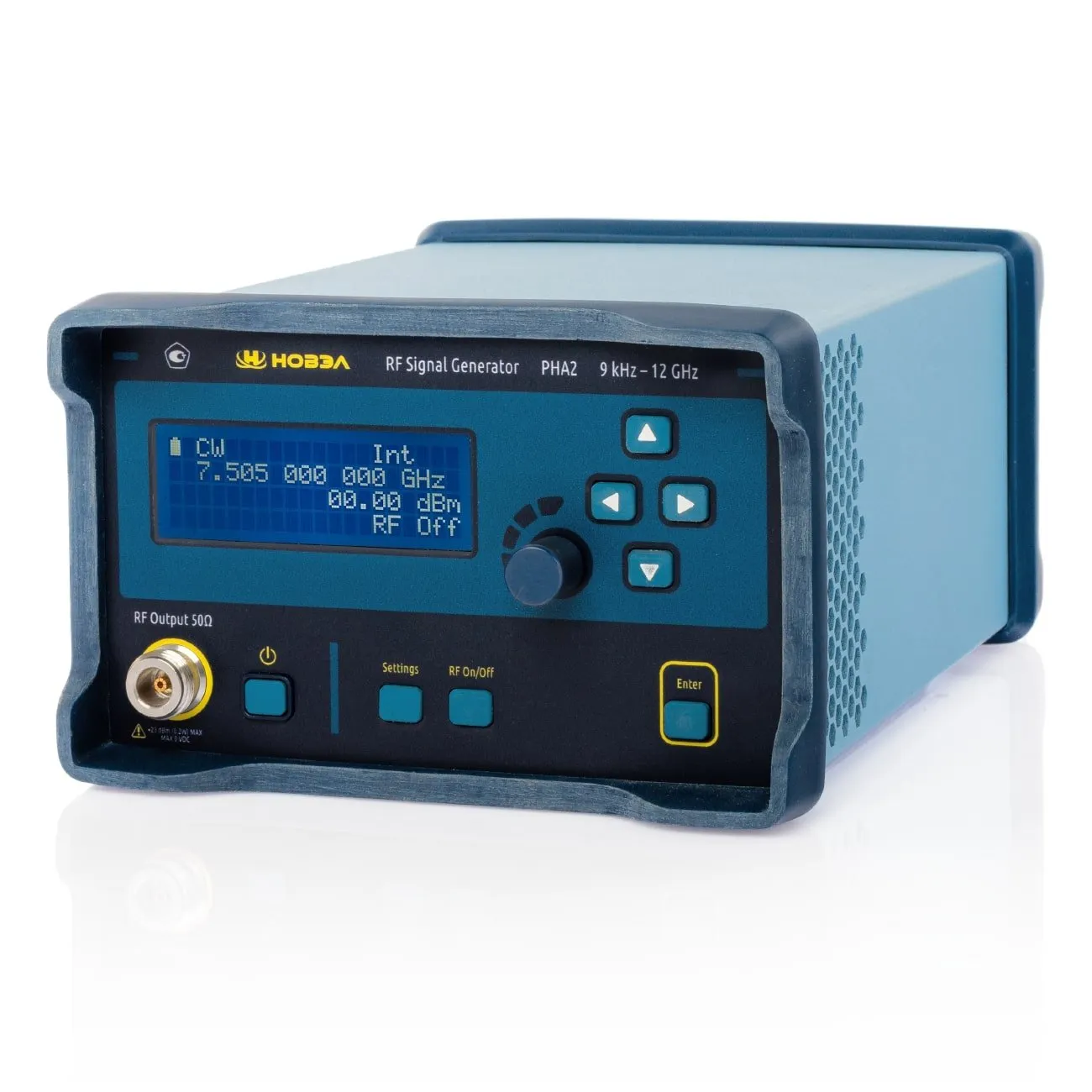

Конструктивно приборы выполнены в виде настольного моноблока. На передней панели находятся дисплей для вывода параметров генерируемого сигнала, РЧ выход 50 Ом, поворотная ручка и кнопки для управления режимами работы и выбора регулируемых параметров.

Помимо этого, доступно удаленное управление по универсальному протоколу SCPI с помощью ПК, подключенному через интерфейсы USB, LAN, и возможность интеграции устройств в автоматизированные контрольно-измерительные комплексы.

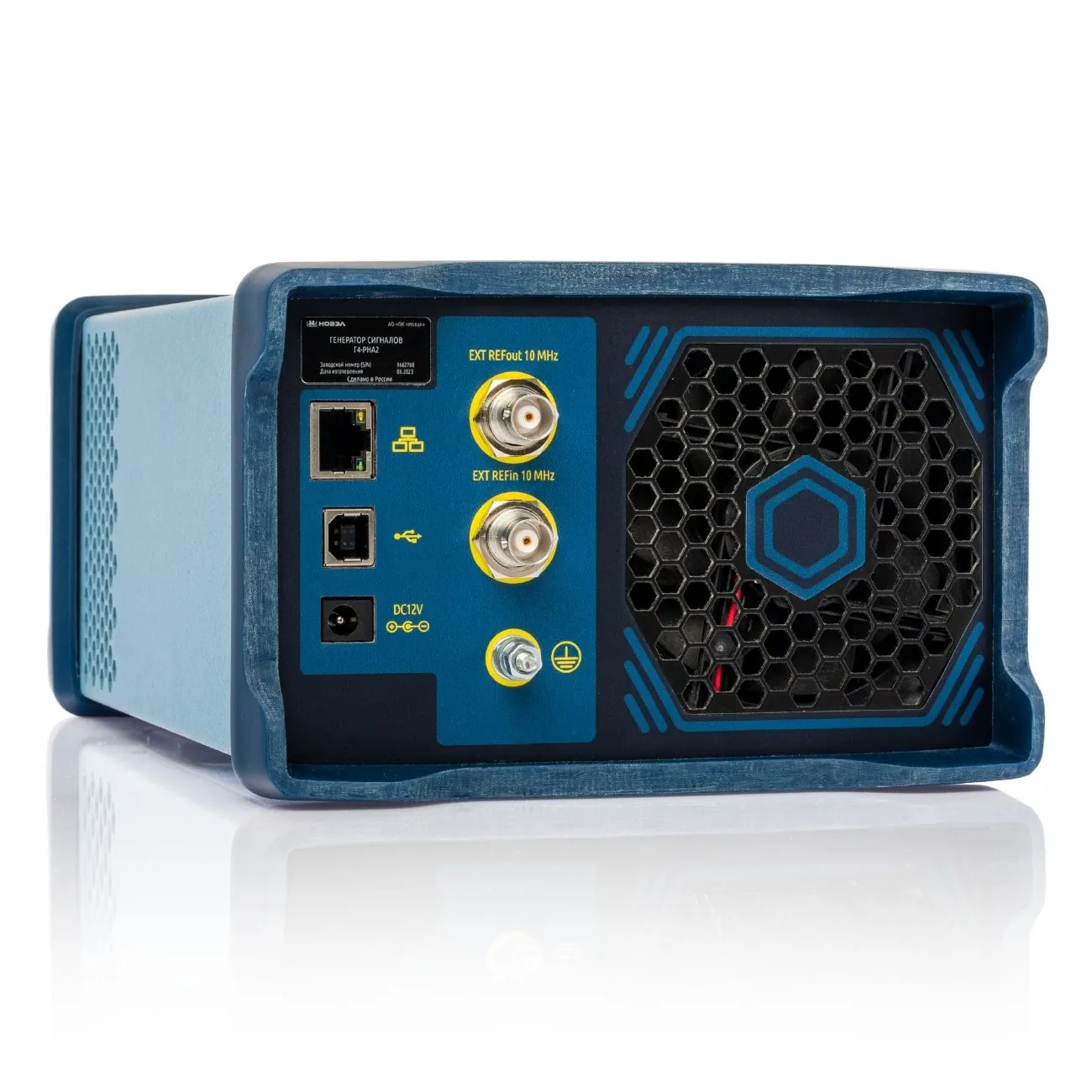

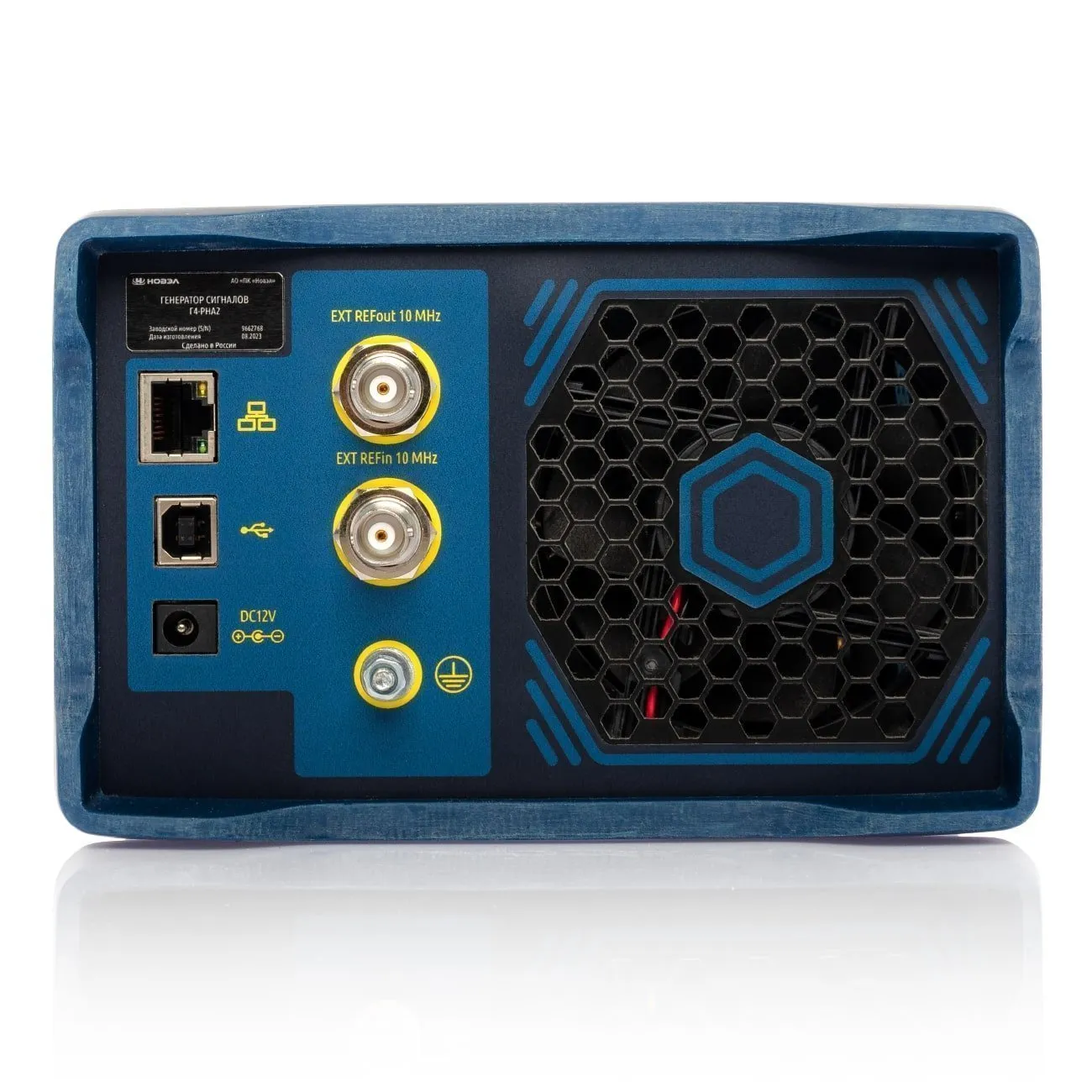

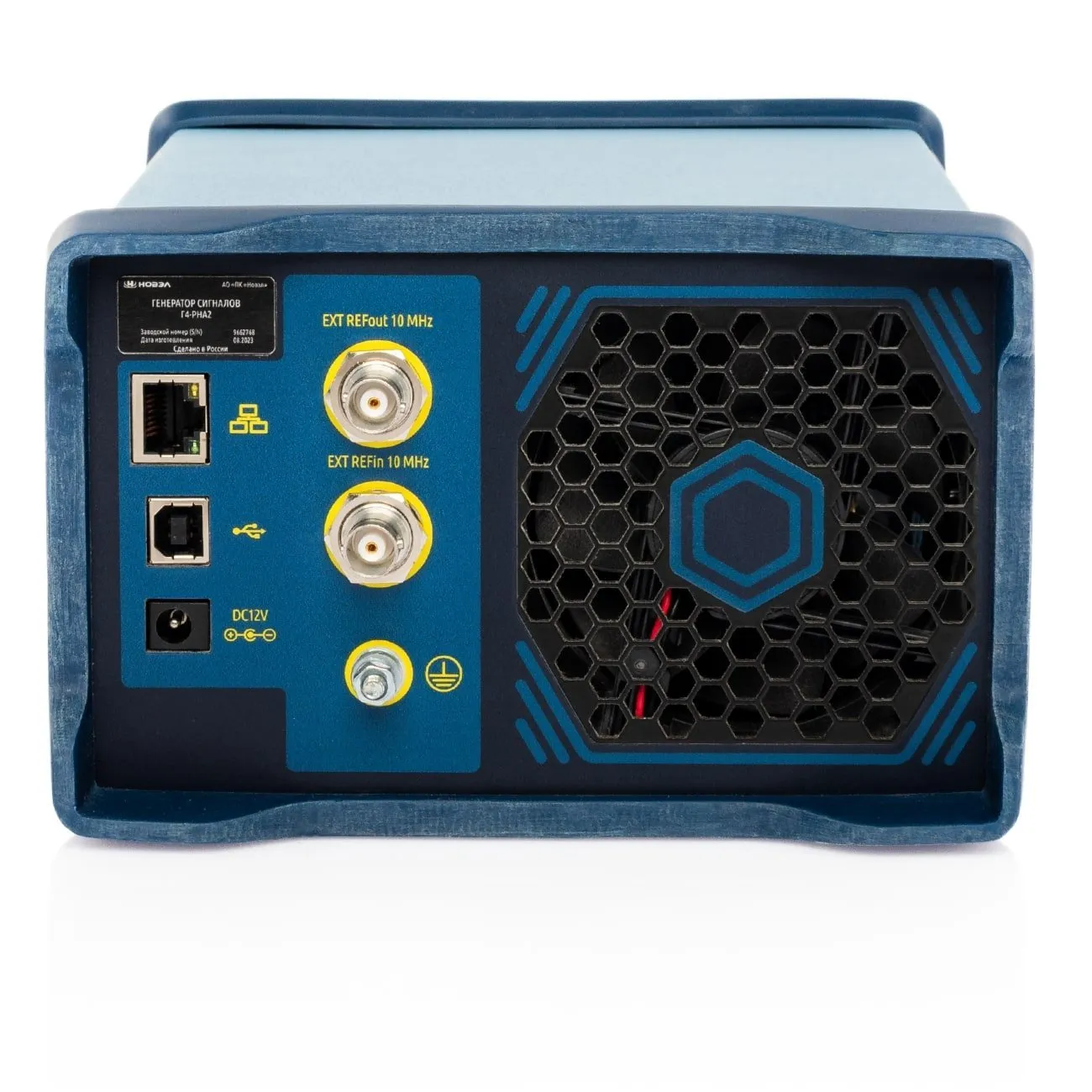

На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы связи с персональным компьютером, входной и выходной разъемы опорной частоты 10 МГц.

Приборы имеют возможность оснащения встроенным аккумулятором, что позволяет работать в автономном режиме до 1 часа при выходном уровне +20 дБм.

Генераторы НОВЭЛ Г4-РНА2 выпускаются в 4-х исполнениях, отличающихся метрологическими и техническими характеристиками, а также могут оснащаться дополнительными аппаратно-программными опциями:

• РНА-А1 – встроенная аккумуляторная батарея;

• РНА-А2 – термокомпенсированный опорный генератор (TCXO);

• РНА-А3 – расширенный динамический диапазон (от -30 до +20 дБ (1 мВт)).

Встроенное программное обеспечение генераторов НОВЭЛ Г4-РНА2 предназначено для управления аппаратной составляющей устройства, обработки измерительных данных, поступающих SCPI-команд и выдачи результатов их исполнения, а также для вывода информации на встроенном дисплее.
