Генераторы сигналов Saluki серии S1465, работающие на частоте от 100 кГц до 67 ГГц (в зависимости от версии), предназначены для генерации РЧ сигналов, обладающих высокой чистотой спектра и высокой стабильной выходной мощности, которая достигает значения в 1 Вт на несущей частоте 20 ГГц, а динамический диапазон выходной мощности – 150 дБ. Данные характеристики соответствуют строгим требованиям, предъявляемым к испытаниям электромагнитных сигналов.
Все устройства линейки имеют функции высокоточной аналоговой развертки и производительной аналоговой и импульсной модуляции. При этом максимальная полоса пропускания сигналов с внутренней модуляцией составляет 10 МГц, глубина модуляции составляет более 80 дБ, время нарастания и спада менее – 10 нс и минимальная ширина импульса – 20 нс. Реализована поддержка внешнего тактового генератора и различных режимов внешнего запуска. Предусмотрен программный выбор различных типов сигналов. Стандартный встроенный генератор поддерживает 6 типов импульсов шириной от 20 нс до 42 с и шагом 10 нс и возможность гибкой настройки пользовательской последовательности импульсов, необходимую для испытаний радаров и применения генераторов в довольно сложных и требовательных к точности процессах тестирования и исследованиях в области электромагнитных сигналов.
Приборы обладают отличной эргономикой для максимально комфортного взаимодействия с пользователем и позволяют значительно повысить эффективность тестирования. На передней панели расположены большой цветной сенсорный дисплей диагональю 10,1 дюймов с разрешением 1280×800 точек, а также ряд независимых друг от друга органов управления, таких как кнопки, ручки, порты USB для подключения мыши и клавиатуры, разъем для наушников, входы модулирующего сигнала, выходы Video/Sync/LF.

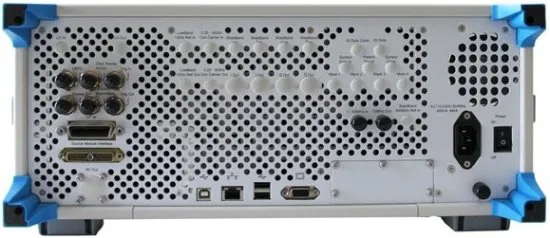

На задней панели разместились следующие интерфейсы: вход/выход триггера, GPIB, выход RF и модуляции, широкополосный выход выходы I/Q, I/Q Data Clock, I/Q Data, вход Symbol Clock/Sync, Маркеры, вход 1-50 МГц, выход 10 МГц, заземление, выход питания, 2хUSB, LAN порт, разъем для подключения монитора, кнопка питания.
Основным назначением приборов является оценка характеристик радаров, тестирование высокопроизводительных приемников, проверка параметров электронных компонентов и т.д. Генераторы сигналов Saluki S1465 найдут широкое применение в разработке авиационного, аэрокосмического, радиолокационного, телекоммуникационного и навигационного оборудования и т.д.
Стандартный комплект поставки включает кабель питания, Руководство пользователя, Сертификат качества.
Сферы применения генераторов Saluki серии S1465
Комплексная оценка эффективности электронных систем
Saluki серии S1465 генерируют сигналы от 100 кГц до 67 ГГц, обладающие невероятной чистотой спектра, высокой выходной мощностью и непревзойденной стабильностью, которые подходят для комплексной оценки производительности различных электронных сред, оборудования и систем связи, радиолокационных систем, средств радиоэлектронной борьбы, а также для определения ширины полосы, чувствительности, динамического диапазона, интермодуляционных искажений и других электромагнитных параметров.
Тестирование высокопроизводительных приемников
Генераторы сигналов Saluki серии S1465 обладают чрезвычайно низким однополосным фазовым шумом и превосходным подавлением негармонических искажений, поэтому могут выводить совершенные чистые сигналы, используемые для тестирования фазового шума, избирательности блоков и соседнего канала в высокопроизводительных приемниках радаров, систем радиоэлектронной борьбы и средств связи.
Тестирование устройств, обладающих высокой мощностью
Максимальная выходная мощность 1 Вт применима для тестирования мощных устройств без необходимости использования внешнего усилителя с более высокой точностью и стабильностью мощности сигнала.
Испытание электрооборудования на долговечность
Высокая стабильность частоты и мощности в диапазоне температур от 0ºC до 50ºC позволяет использовать генераторы серии при испытании различного электрооборудования на долговечность, например, в ситуации, когда прибор должен быть включен в сеть в течение нескольких дней или даже недель.
Применение в тестовых системах в качестве вспомогательного устройства
Такие преимущества генераторов, как высокое качество сигнала и высокая выходная мощность, позволяют использовать их для возбуждения сигналов в усилителях, а также в качестве идеальной альтернативы гетеродину в тестируемом оборудовании, таких как передатчик, приемник и т.д.
