Источники питания постоянного тока Rohde & Schwarz серии HMP предназначены для промышленного использования. Благодаря двум, трем или четырем выходным каналам и выходному току до 10 А на канал эти приборы идеально подходят для самых разных сценариев применения. Обладая низкой остаточной пульсацией и множеством функций защиты, они обеспечивают высокую эффективность при работе в промышленных приложениях, при проведении производственных испытаний, техническом обслуживании приборов и систем, в деятельности инженерных лабораторий.

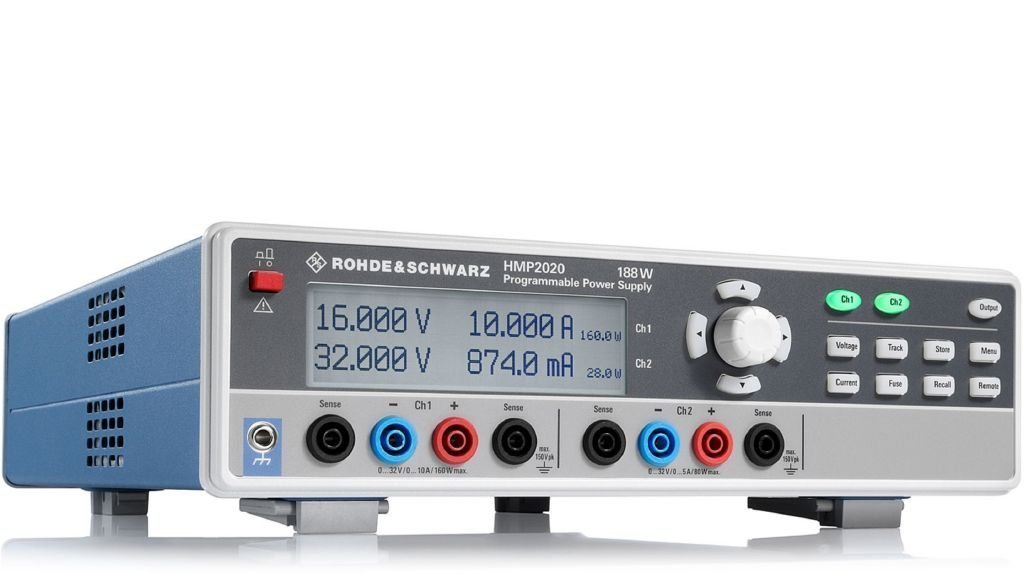

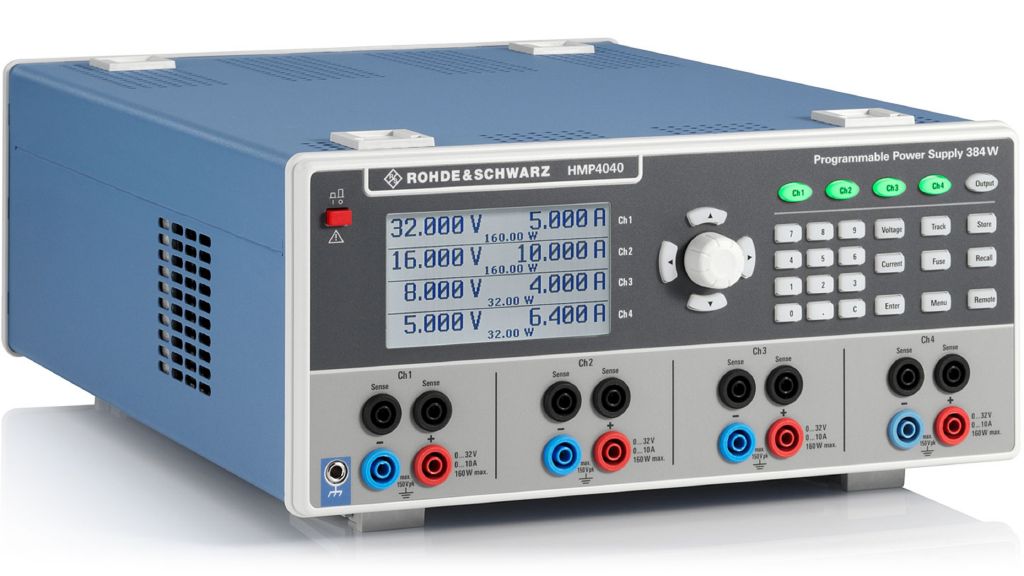

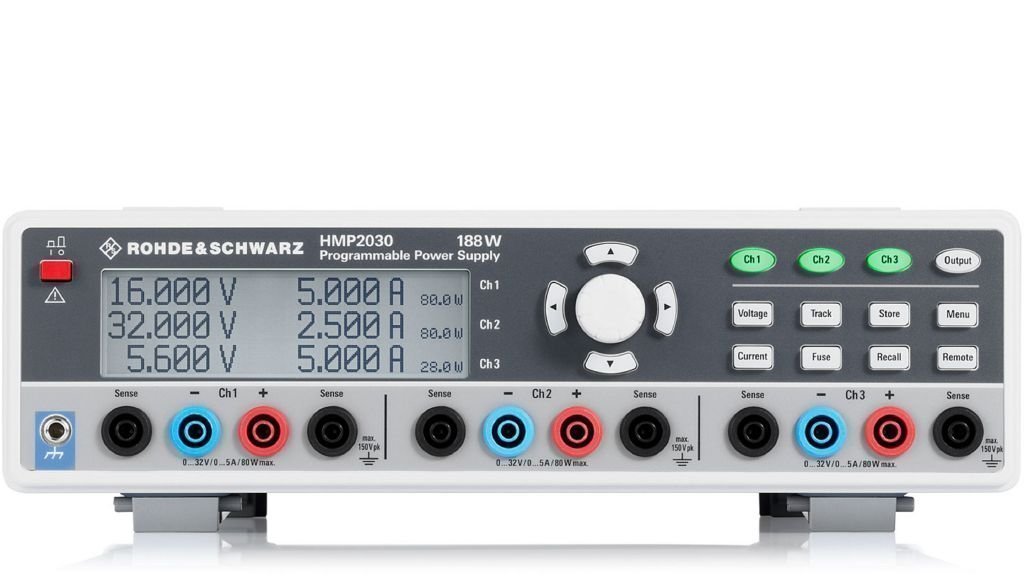

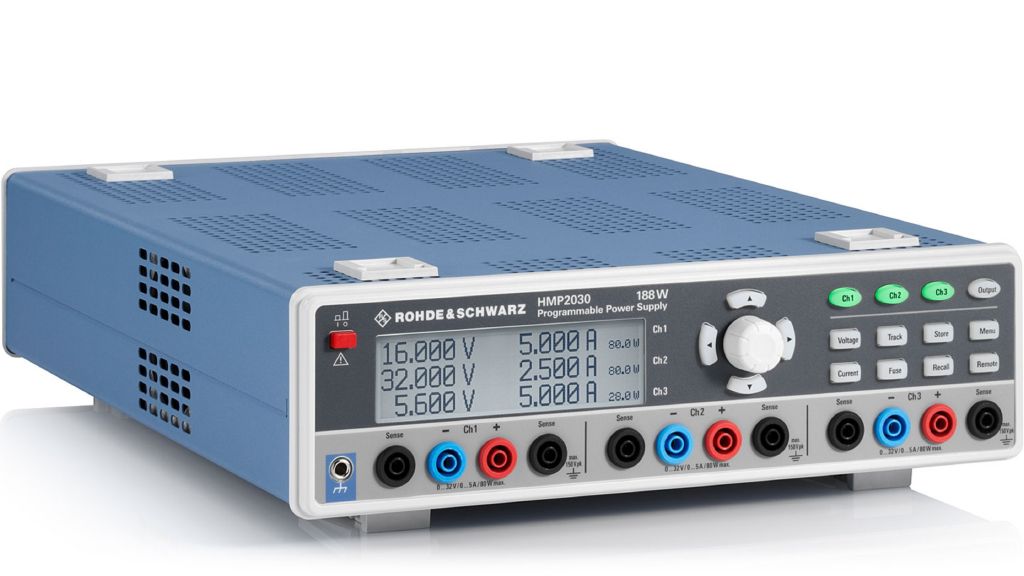

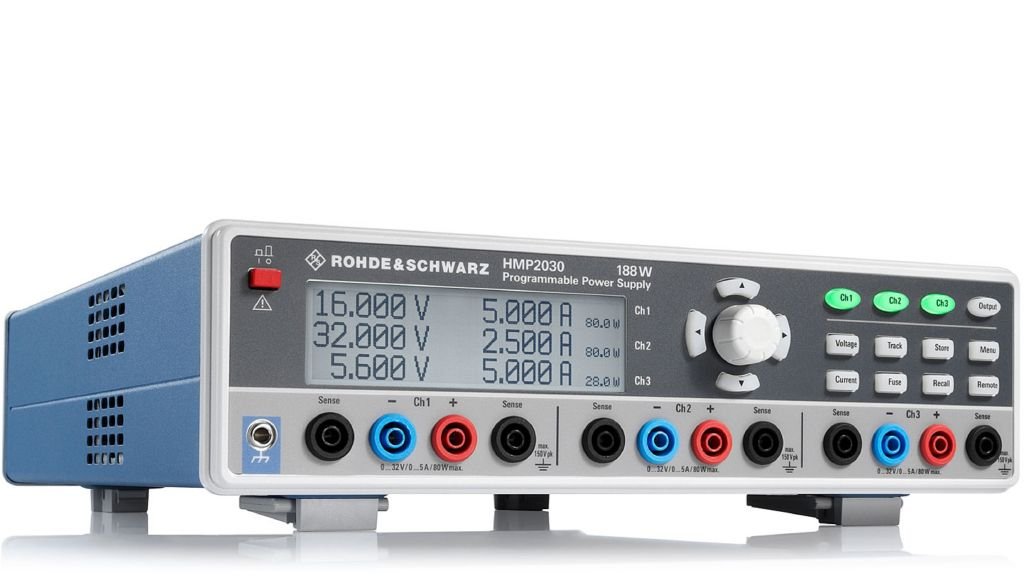

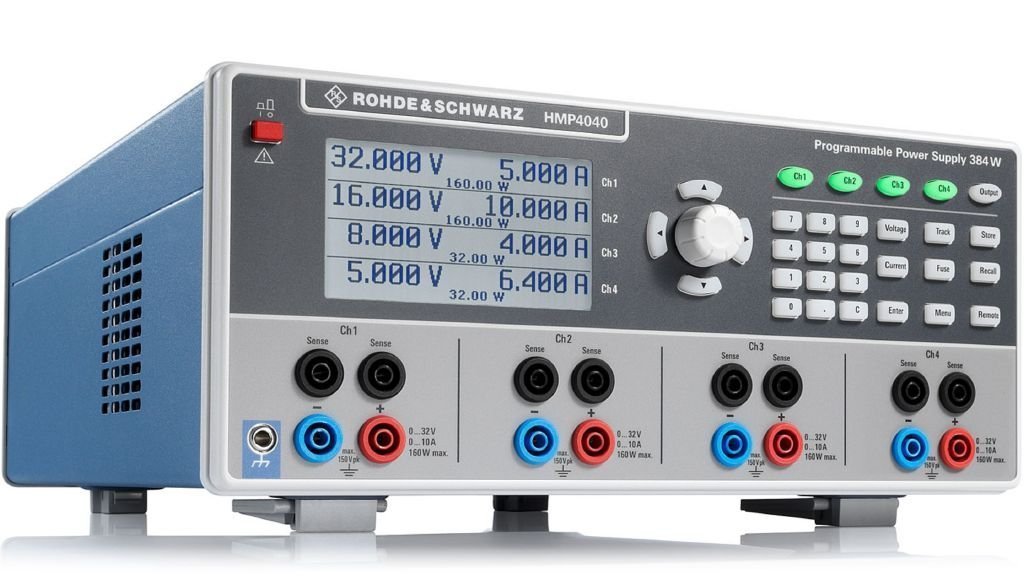

Серия источников питания R&S HMP включает две линейки HMP2000 и HMP4000, каждая из которых которые состоит из двух моделей. Двухканальный источник питания R&S HMP2020 и трехканальный источник питания R&S HMP2030 обеспечивают общую выходную мощность до 188 Вт, трехканальный R&S HMP4030 и четырехканальный R&S HMP4040 обеспечивают максимальную выходную мощность 384 Вт. Общая нагрузка может быть распределена по отдельным каналам по желанию. В зависимости от модели доступна мощность до 80 Вт или 160 Вт на канал при любом распределении напряжения/тока.

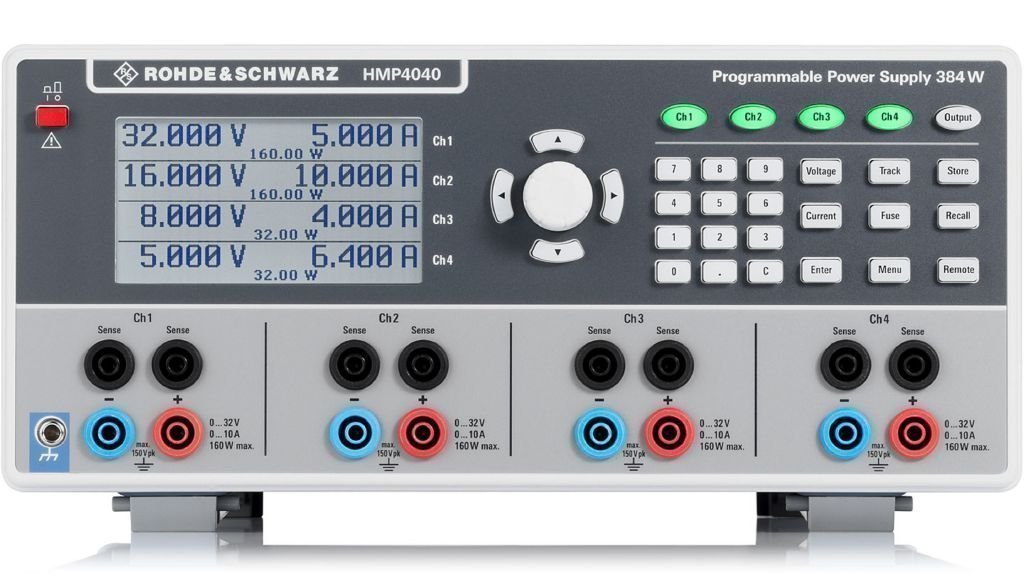

В зависимости от типа прибора доступно до четырех гальванически изолированных плавающих выходных каналов с защитой от перегрузки и короткого замыкания. Каналы можно подключать последовательно или параллельно для получения более высоких значений напряжения или тока. Например, R&S HMP4040 обеспечивает максимальное напряжение 128 В и максимальный ток 40 А.

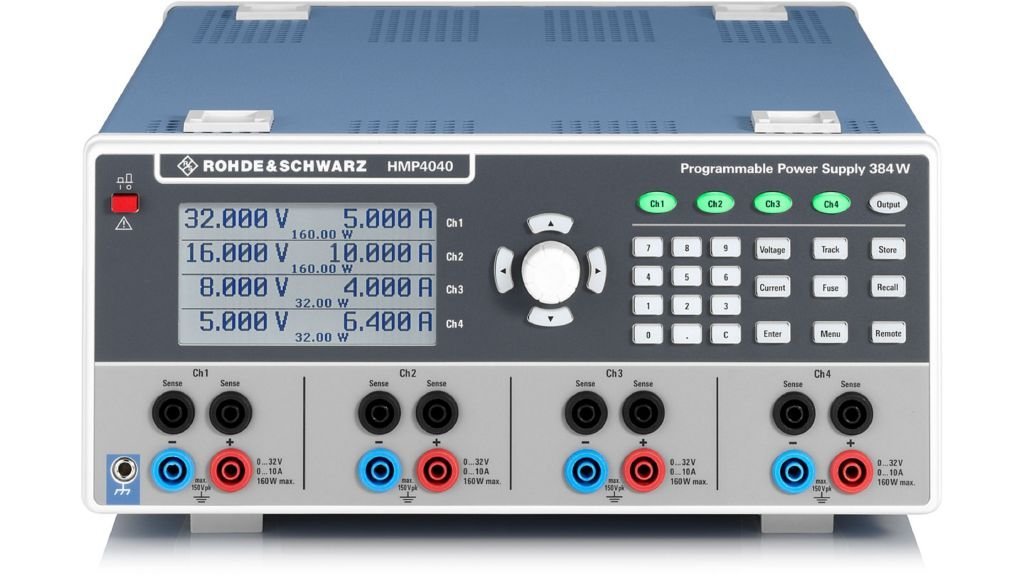

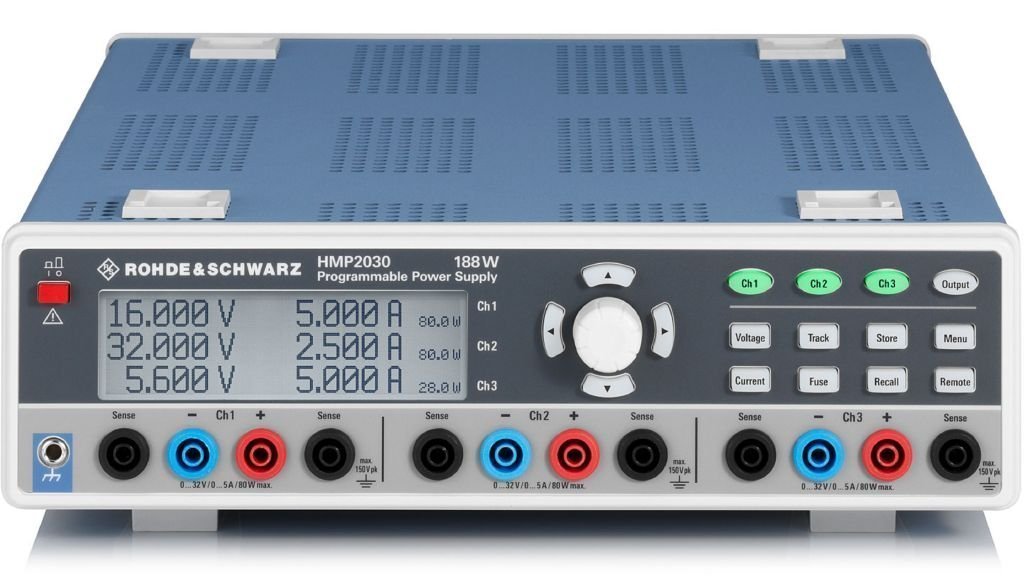

Настройка источников питания R&S HMP осуществляется непосредственно на передней панели. Поворотная ручка используется для установки напряжения, тока и предельных значений для различных функций защиты.
Клавиши выбора каналов подсвечиваются разными цветами, указывая на рабочие условия. Все каналы можно одновременно включать или выключать с помощью клавиши «OUTPUT», которая подсвечивается белым. Активные выходы подсвечиваются зеленым в режиме постоянного напряжения и красным в режиме постоянного тока.
Источники питания R&S HMP имеют множество функций защиты для предотвращения повреждения прибора и испытуемого устройства. Пользователь может отдельно установить максимальный ток (электронный предохранитель, защита от перегрузки по току) или максимальное напряжение (защита от перенапряжения) для каждого канала. Выходные каналы отключатся при достижении любого из установленных пределов. Защита от перегрева (OTP) предотвращает перегрев прибора.

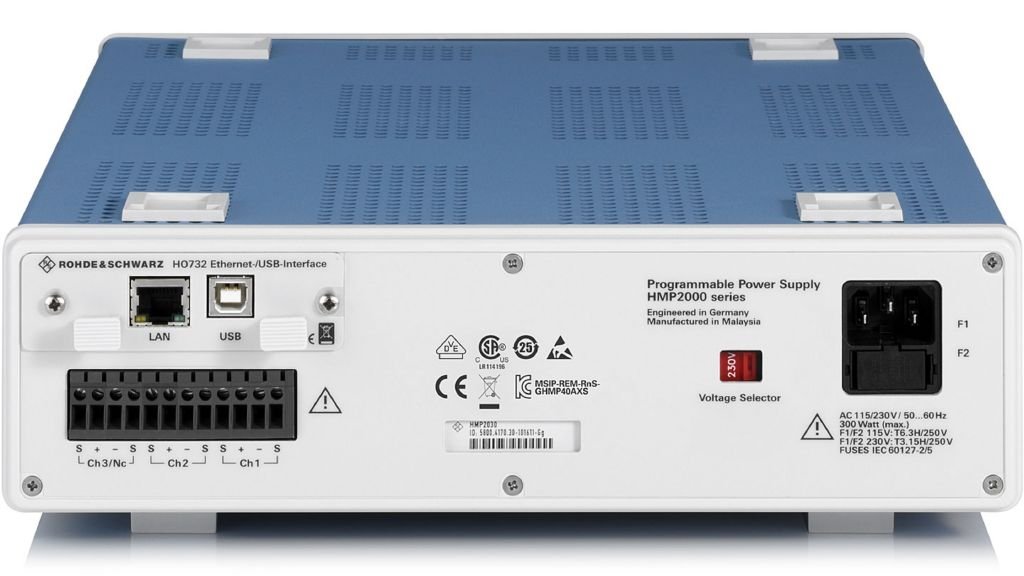

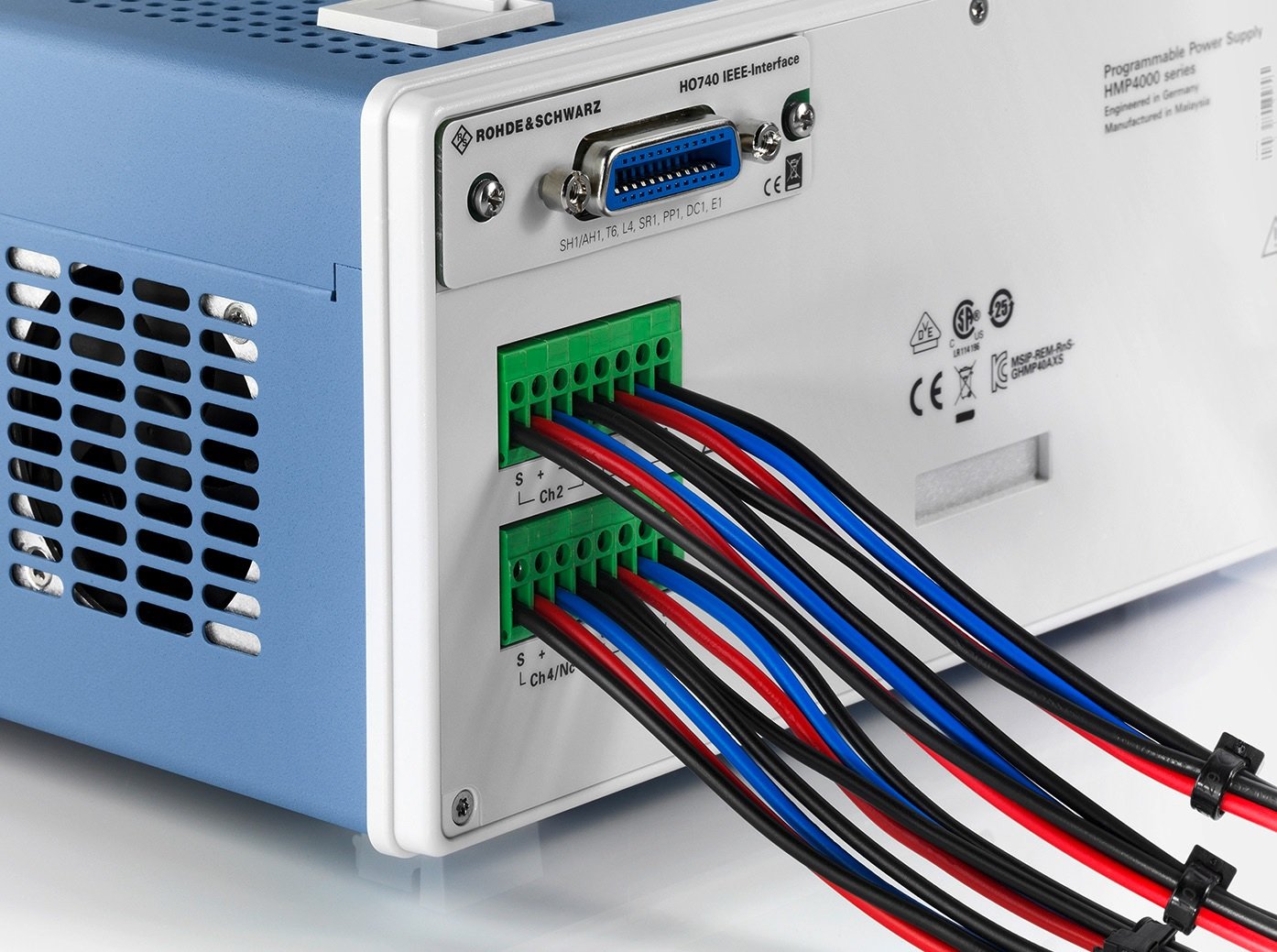

В промышленных условиях данные источники питания зачастую устанавливаются в 19-дюймовые стойки с использованием специальных шасси R&S HZ42 и R&S HZP91. Для упрощения монтажа в стойках на задней панели приборов предусмотрены дополнительные соединения для всех каналов, включая линии измерения.

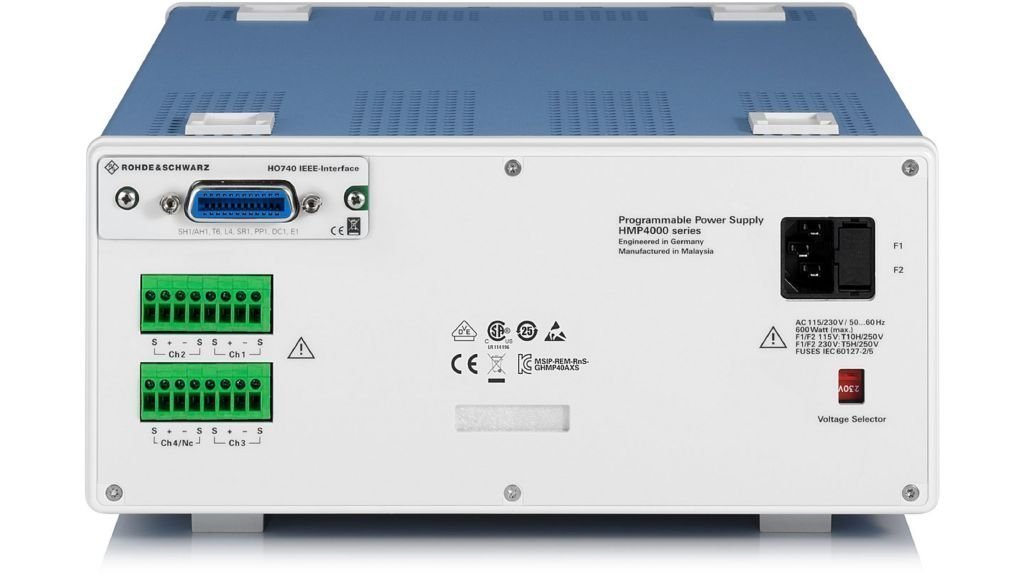

Источники питания R&S серии HMP могут быть оснащены дополнительными интерфейсами: 2х USB/LAN (R&S HO732), 2х RS-232/USB (R&S HO720) и IEEE-488 (GPIB) (R&S HO740).
