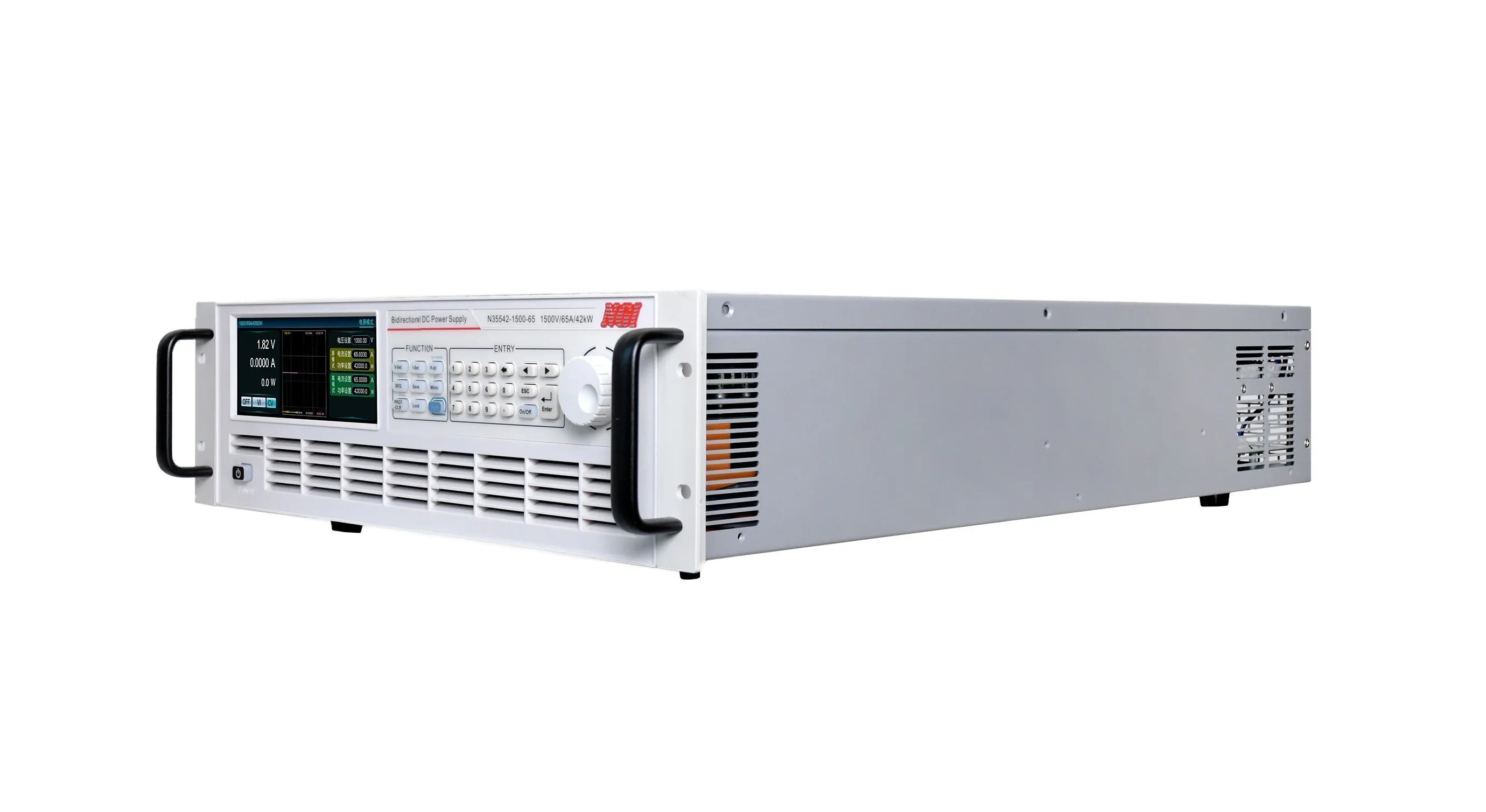

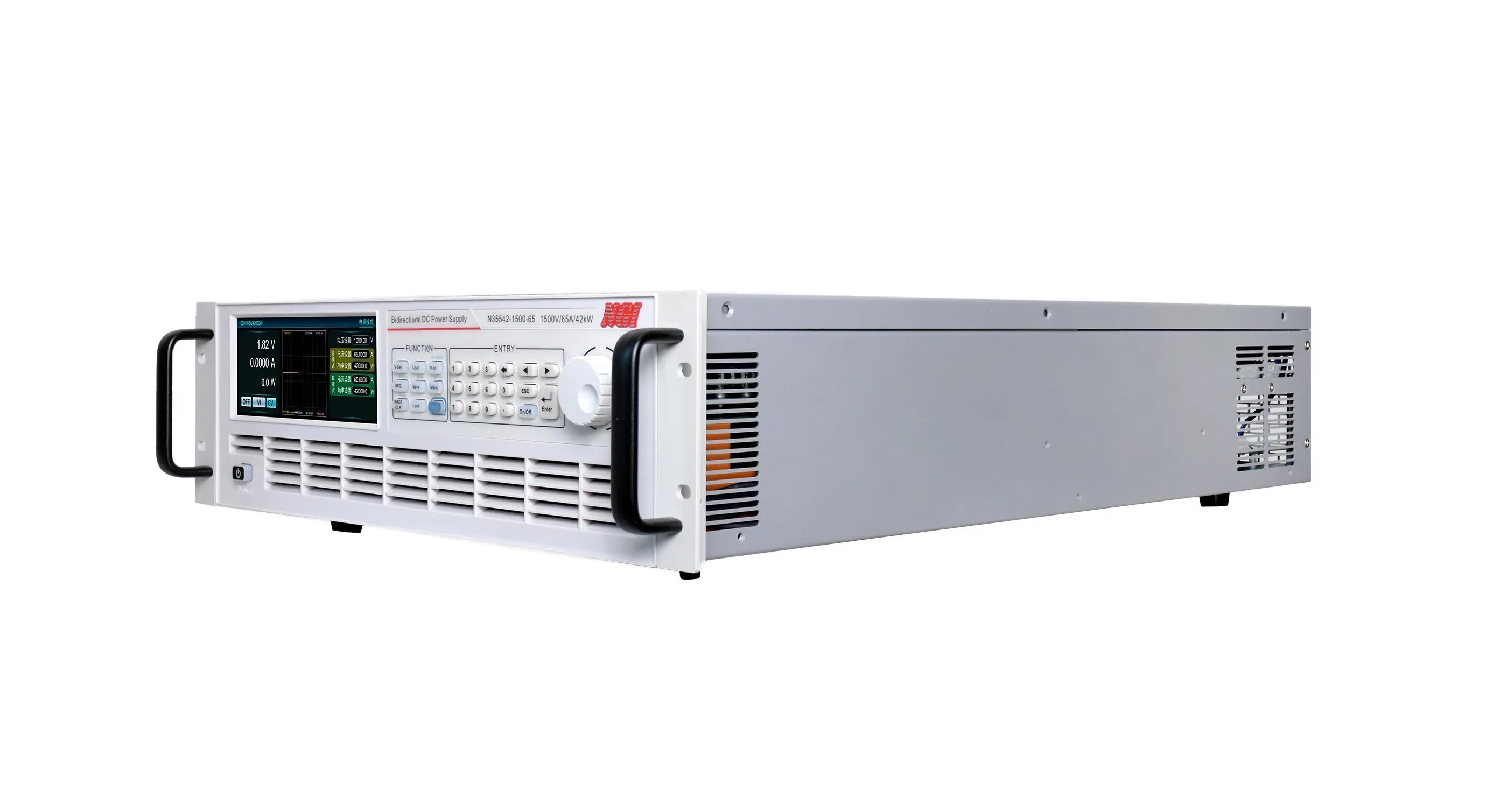

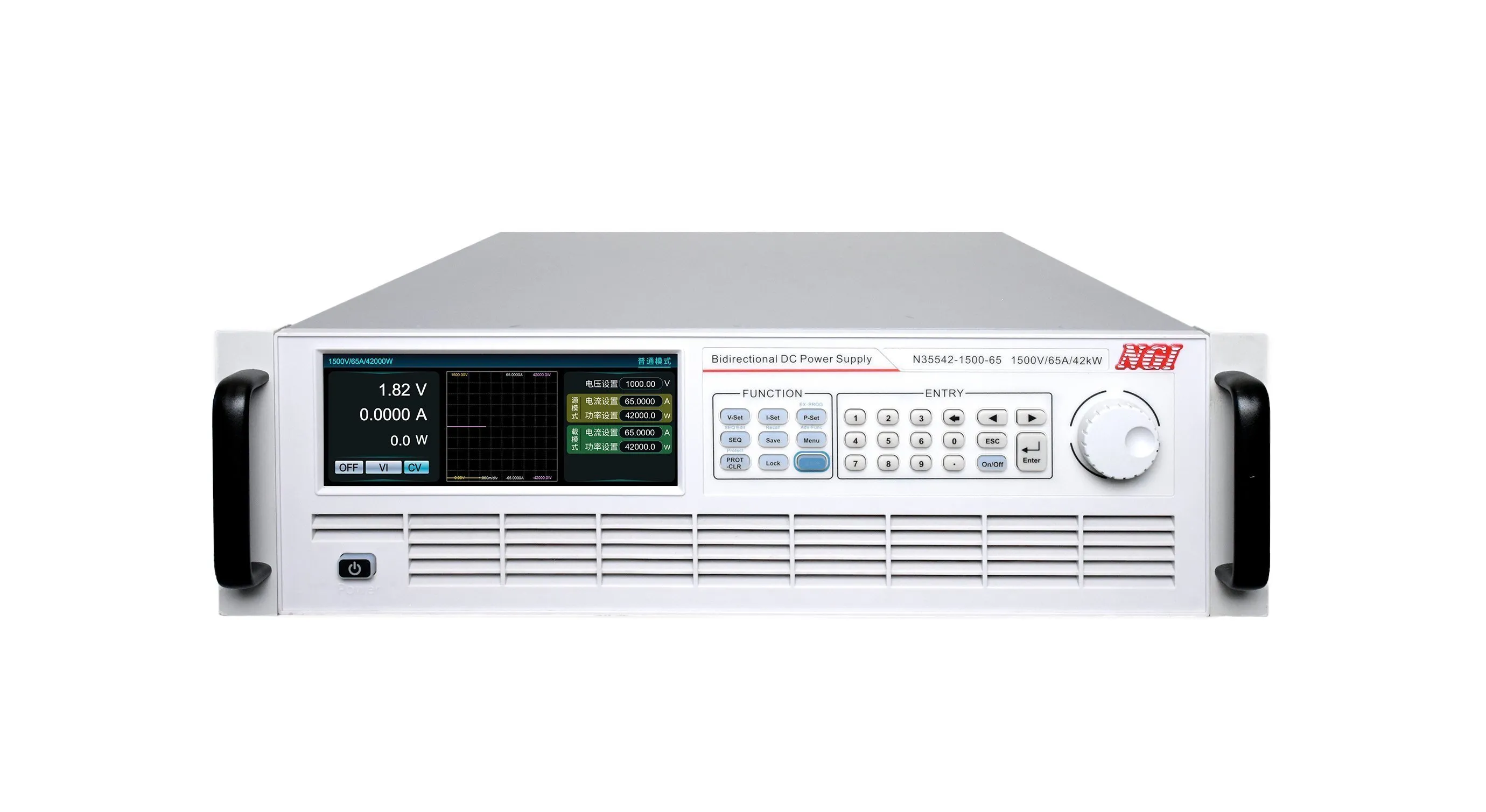

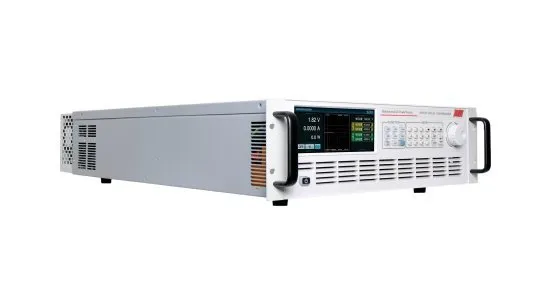

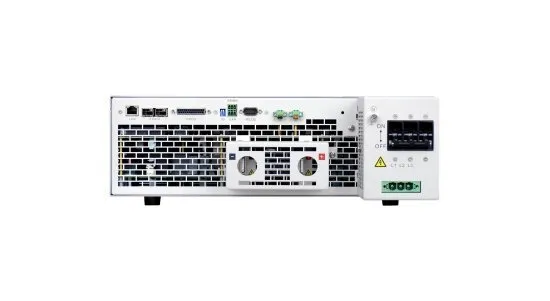

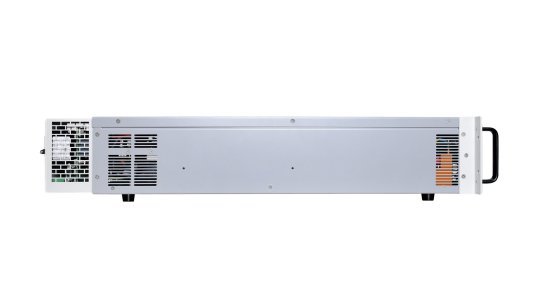

Высокопроизводительный двунаправленный программируемый источник питания постоянного тока NGI серии N35500 имеет широкий диапазон , высокую плотность мощности, с выходным напряжением 0 ~ 1500 В, выходной мощностью до 42 кВт. Источники питания серии N35500 обладают высокоскоростным динамическим откликом, высокоточными функциями вывода и измерения, а также могут быть сконфигурированы с использованием фотоэлектрического моделирования, моделирования батарей и другого программного обеспечения, чтобы помочь клиентам добиться точных и эффективных испытаний в различных сферах.
Функции
✔ Высокая плотность мощности, выходная мощность до 42 кВт.
✔ Широкий выходной диапазон, один источник питания можно использовать как несколько устройств.
✔ Высокоскоростной динамический отклик, время нарастания и спада напряжения ≤5 мс.
✔ Точность напряжения: 0,02%+0,02%. Точность тока: 0,1%+0,1%.
✔ Моделирование батареи, проверка заряда и разряда батареи, проверка последовательности, генерация сигналов.
✔ Функция выбора CC&CV, адаптация к различным типам тестируемых объектов.
✔ Поддержка функции моделирования кривой матрицы IV фотоэлектрических элементов (опционально).
✔ 6,8-дюймовый ЖК-дисплей высокой четкости.

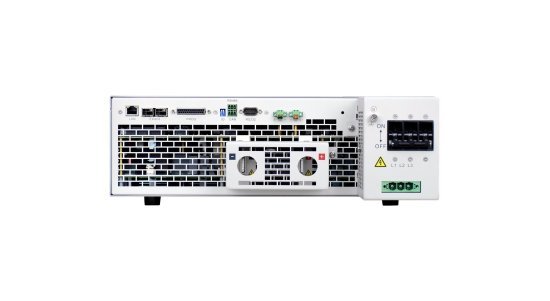

✔ LAN/RS232/RS485/CAN.
✔ Поддержка стандартных протоколов Modbus-RTU, SCPI, CANopen.
Особенности и преимущества
Интегрированный источник и нагрузка, рекуперация энергии

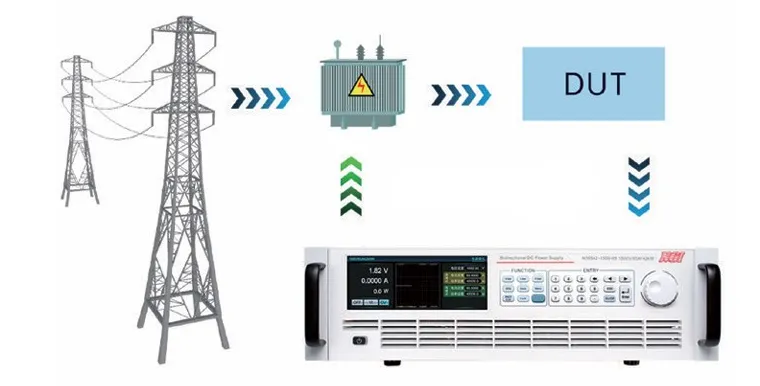

N35500 объединяет функциональные возможности источника питания и регенеративной нагрузки. По сравнению со схемой переключения положительного и отрицательного токов, реализуемой в традиционных источниках питания и нагрузке, двунаправленный источник питания N35500 может переключаться с высокой скоростью в режиме источника и нагрузки, обеспечивая быстрое и непрерывное плавное переключение между выходным током и током поглощения и эффективно предотвращая превышение напряжения или тока. В режиме нагрузки N35500 может подавать энергию извне, поглощать ее и возвращать в сеть. Эффективность обратной связи достигает 93%, что может широко использоваться в испытательном оборудовании, таком как литиевые батареи, ИБП.
Моделирование фотоэлектрических элементов (опционально)
Источник питания постоянного тока серии N35500 в сочетании с разработанным NGI программным обеспечением для моделирования матрицы фотоэлектрических элементов NS91000 может точно моделировать кривые IV и PV матрицы солнечных элементов. Он обладает характеристиками точного измерения, высокой стабильностью и быстрой скоростью отклика. Пользователи могут легко устанавливать правила испытаний, материалы , Vmp, Pmp и других параметров.
Вы можете моделировать выходную кривую IV и PV и создавать отчеты, соответствующие нормативам, которые можно использовать для проверки статических и динамических характеристик отслеживания максимальной мощности фотоэлектрических инверторов. Источник питания можно использовать для таких энергосистем, как микросети и распределенные фотоэлектрические системы.
Моделирование батареи
Серия N35500 поставляется с функцией имитации батареи, а в сочетании с программным обеспечением для симуляции батареи NS81000. Она может точно моделировать кривые характеристик батареи, удовлетворять потребности пользователей в различных типах имитации батарей и повышать эффективность испытаний.
Программное обеспечение имеет 7 библиотек моделей аккумуляторов. Пользователям нужно только выбрать соответствующий тип аккумулятора и настроить базовую емкость и параметры защиты, чтобы быстро создать соответствующий тип характеристической кривой аккумулятора. Инженеры могут импортировать данные в программное обеспечение и провести моделирование на основе измеренных данных о кривой работы батареи.
Широкий диапазон, высокая плотность мощности, экономия затрат и пространства
Источник питания постоянного тока серии N35500 основан на концепции охлаждения на уровне системы. За счет оптимизации выбора устройства, топологии основного контура и конструкции воздуховодов он может достичь максимальной выходной мощности 42 кВт в стандартном 19-дюймовом шасси высотой 3U. Продукт имеет широкий диапазон выходного напряжения: напряжение до 1500 В и ток до 65 А. Благодаря широкому диапазону возможностей и высокой плотности мощности серия N35500 может удовлетворить потребности заказчиков в сценариях тестирования с различными требованиями к напряжению/току, что значительно снижает затраты на источники питания и пространство в лабораториях или автоматизированных испытательных системах.
Возможность приоритетного выбора CC и CV, дополнительный источник постоянного тока/выход источника постоянного напряжения
Серия N35500 имеет функцию цепи обратной связи по напряжению или цепи обратной связи по току, что позволяет N35500 выбрать оптимальный рабочий режим для тестирования в соответствии с характеристиками тестируемого объекта.
