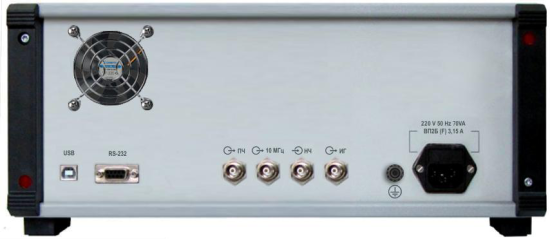

Измерители модуляции СК3-50 и СК3-50/1 выпускаются в металлическом корпусе, на котором расположена специальная ручка для переноски. На лицевой панели прибора расположены органы управления (кнопки) и большой ЖК-дисплей. На задней панели расположены входы и выходы, интерфейсы USB и RS-232 для дистанционного управления.
Функционально устройства представляют собой трехканальные измерители. Входной сигнал поступает одновременно на входы измерителя уровня, частотомера и измерителя модуляции. По информации, снимаемой с измерителя уровня и частотомера, производится настройка измерителя модуляции на частоту и уровень измеряемого сигнала.
Измеритель уровня технически построен на базе широкополосного детектора. Частотомер работает по принципу электронно-счетного частотомера с подсчетом количества импульсов за определенный интервал времени.
Измеритель модуляции – это супергетеродинный приемник с преобразованием сигнала на постоянную промежуточную частоту. В диапазоне частот от 0,01 до 4 МГц происходит апериодическое преобразование. Сигнал промежуточной частоты или сигнал с выхода апериодического преобразователя демодулируется с помощью линейных АМ, ЧМ и ФМ детекторов, фильтруется, масштабируется, детектируется пиковым и среднеквадратическим детекторами, измеряется аналого-цифровым преобразователем и обрабатывается для вывода информации о результатах измерений.
Управление приборами и обработка данных осуществляется с помощью встроенного одноплатного компьютера с операционной системой (ОС) Windows Embedded Standard 2009. Программное обеспечение измерителей СК3-50, СК3-50/1 состоит из так называемых метрологически значимой и метрологически незначимой частей и защищено от возможности какого-либо изменения пользователем.
В комплект поставки измерителя модуляции СК3-50 (СК3-50/1) входят: 1 переход коаксиальный Э2-114/3, 4 плавкие вставки ВП2Б-1В-3,15 А 250 В, 2 соединительных ВЧ-кабеля, сетевой шнур, руководство по эксплуатации, формуляр и транспортировочный ящик.
