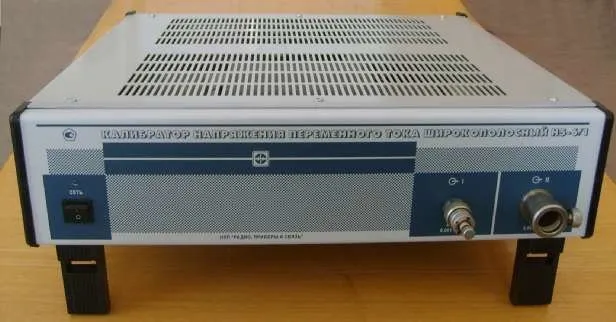

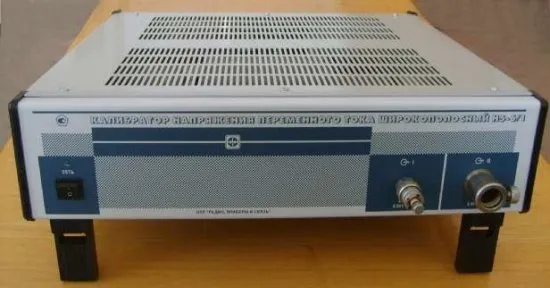

Калибратор напряжения переменного тока Н5-6 разработан для поверки и калибровки широкополосных вольтметров переменного тока, предназначенных для измерения среднеквадратических значений напряжения, а также измерителей уровня сигналов, мощности и иных измерительных приборов.
Калибратор напряжения переменного тока широкополосный Н5-6/1 выполняет аналогичные функции только на согласованной нагрузке 50 Ом.

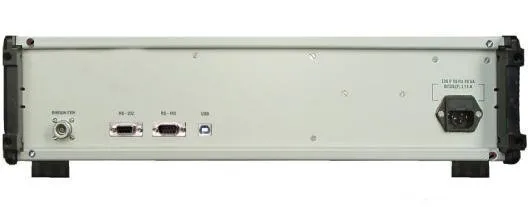

Калибраторы Н5-6 и Н5-6/1 представляют собой аппаратный настольный блок, управление которым осуществляется с помощью специализированного программного обеспечения посредством ПК на базе ОС Windows 95/98/2000/XP/Vista/7, подключаемого через интерфейсы RS-232, USB (с помощью внешнего преобразователя USB/RS-232), RS-485.
Архитектура прибора построена на электронно-управляемых по частоте и уровню генераторах гармонических колебаний. В своем составе калибратор так же содержит частотомер, устройства калибровки и средства ввода и вывода информации на управляющий компьютер. Принцип работы устройства заключается в калибровке напряжения в реперных точках 3 В и 0,3 В с последующими масштабными преобразованиями в пределах до 1 мВ.
Промышленные калибраторы проходят процедуру сертификации и по своим метрологическим характеристикам в диапазоне частот от 30 до 1500 МГц отвечают требованиям, предъявляемым ГОСТ Р 8.648-2015 к рабочим эталонам 2-го разряда.
Таким образом, приборы Н5-6 и соответствуют современным стандартам в области измерений, обладают широким функционалом с возможностью автоматического проведения процедуры поверки и калибровки, формирования отчетов и документирования полученных результатов. Настольный широкополосный калибратор переменного тока обеспечивает непревзойденную производительность и высочайшую точность результатов.
Комплект поставки прибора включает калибратор напряжения переменного тока широкополосный Н5-6 или Н5-6/1, соединительный ВЧ кабель, кабель RS-232, соединительный (сетевой) шнур, 1 переход для Н5-6 и 2 перехода для Н5-6/1, руководство по эксплуатации РПИС.411734.007 РЭ (РПИС.411734.007-01 РЭ) и ПО на CD-R для установки на ПК.
Основные характеристики
|
Номинальные значения частот сигналов 10 Гц; 20 Гц; 1 кГц; 10 кГц; 100 кГц; 1000 кГц; 10 МГц; 30 МГц; 50 МГц; 100 МГц; 300 МГц; 600 МГц; 800 МГц; 1000 МГц и 1500 МГц; Диапазон воспроизводимых среднеквадратических значений напряжения от 1 мВ до 3 В (на частоте 1500 МГц до 1 В); Дискретность установки номинальных значений напряжения от 1 мВ до 100 мВ; Пределы допускаемой относительной погрешности установки частоты в диапазоне частот от 10 до 1500 МГц ±(5•10-4ƒ+0,1) Гц, где ƒ – измеряемое значение частоты; Пределы допускаемой относительной погрешности установки частоты в диапазоне частот от 10 Гц до 1000 кГц ± 3%; Время установления рабочего режима: 30 минут; Время непрерывной работы: не менее 8 часов; Питание: 220 ± 22 В перем.тока частотой 50 ± 0,5 Гц; Потребляемая мощность: < 50 В•А; Средняя наработка на отказ: > 10000 ч; Диапазон рабочих температур: 10 до 35°С при относительной влажности воздуха от 30 до 80%; Габаритные размеры блока: 480×135×460 мм; Масса: < 9,0 кг; |
