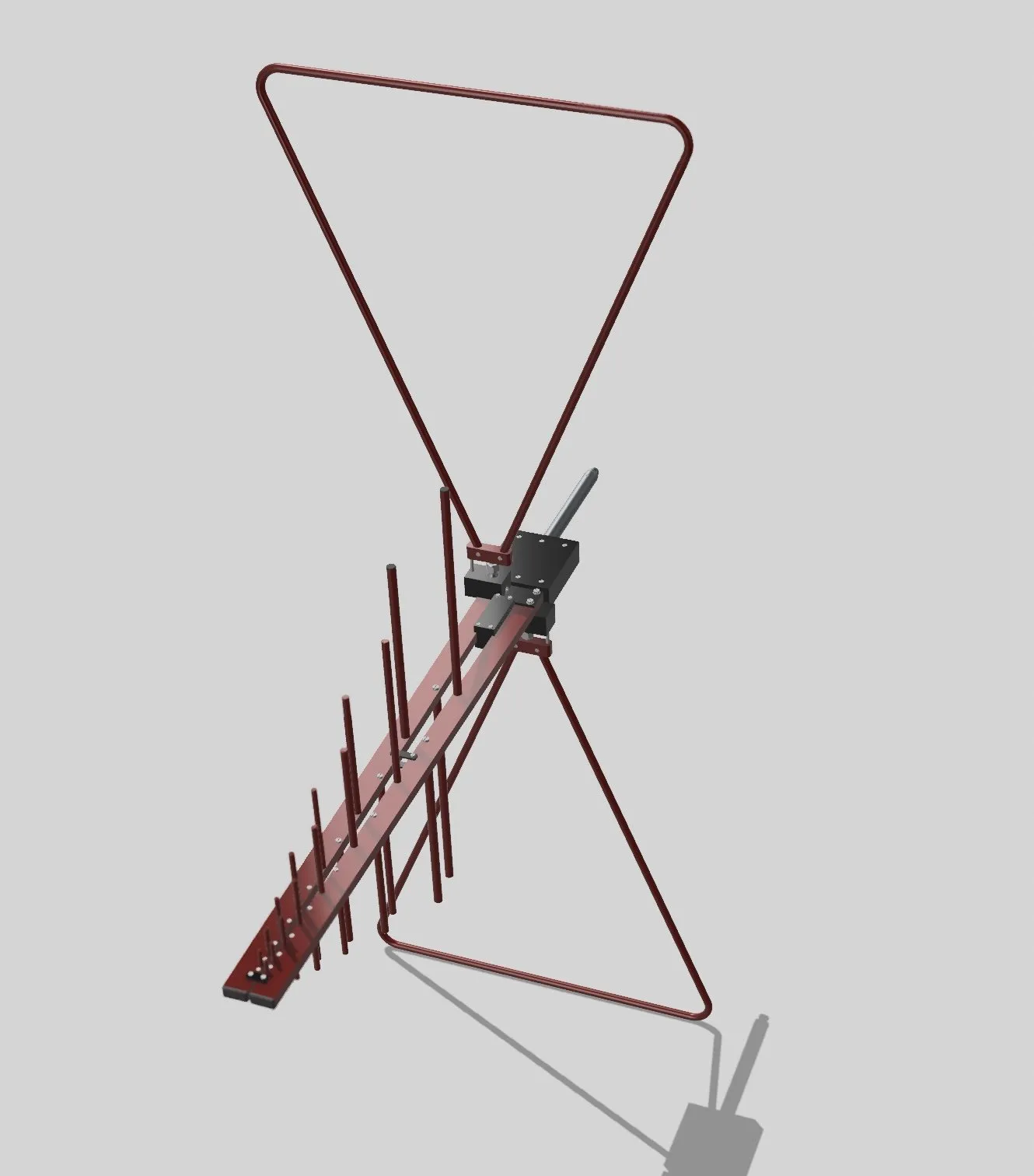

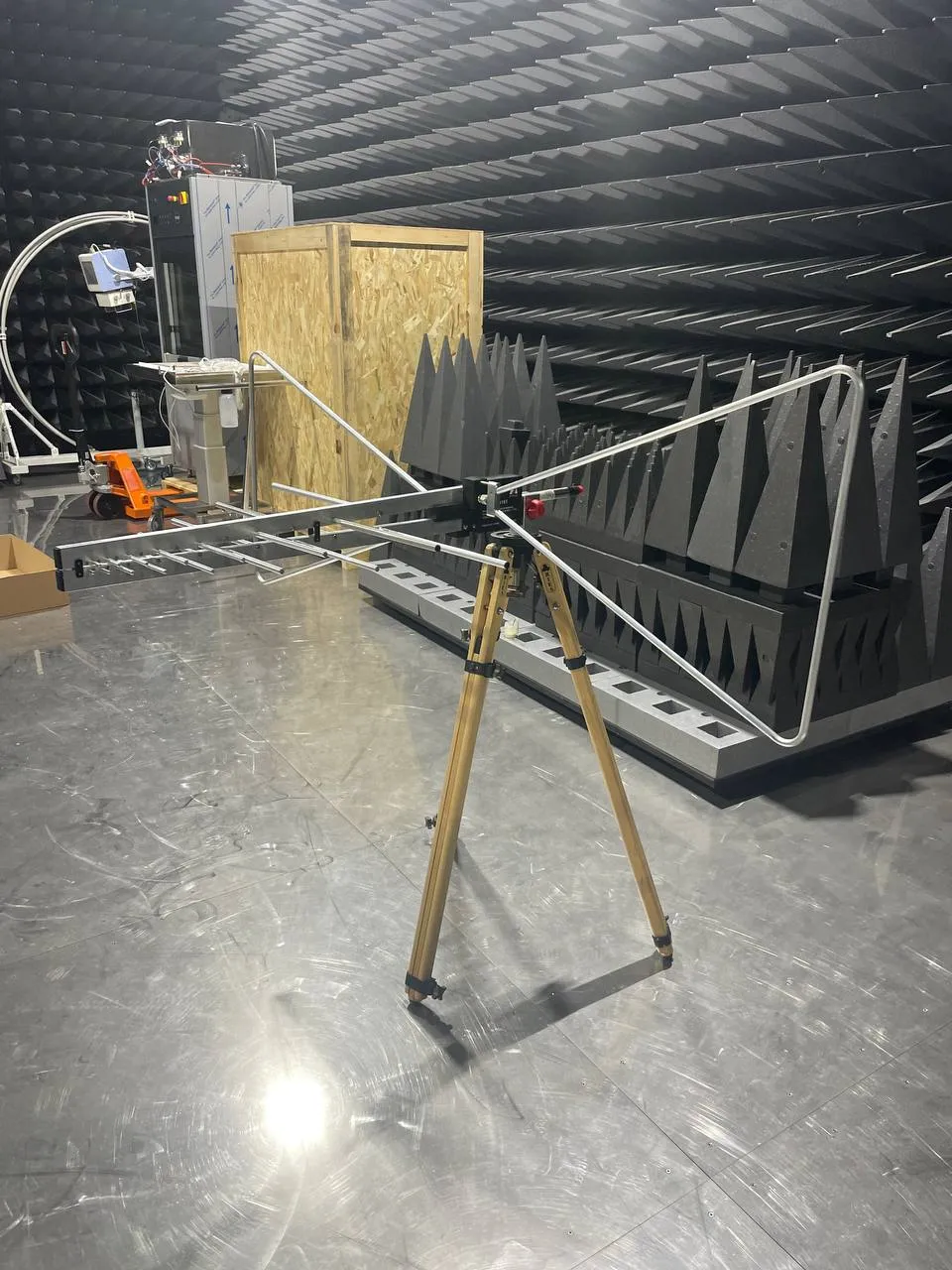

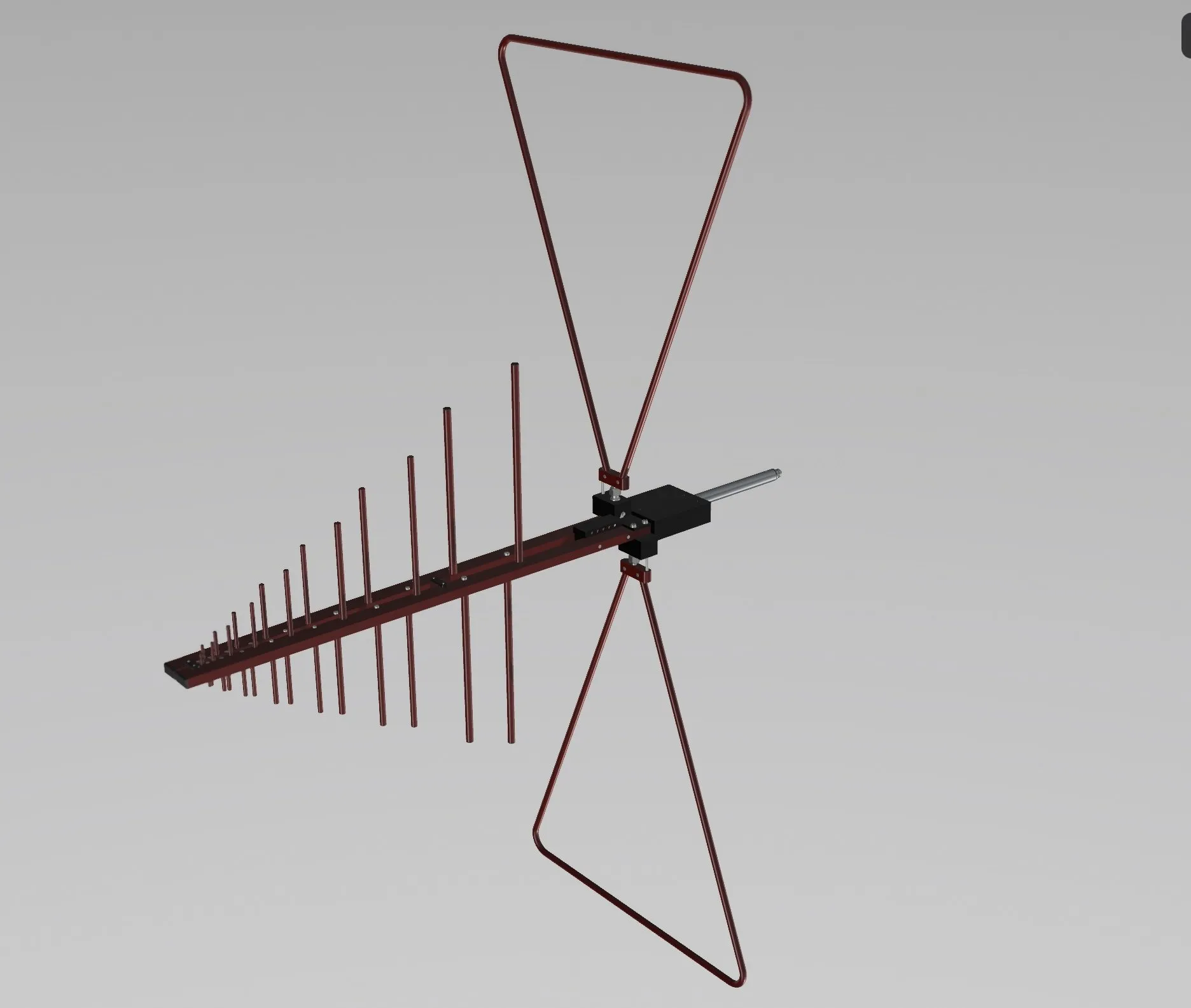

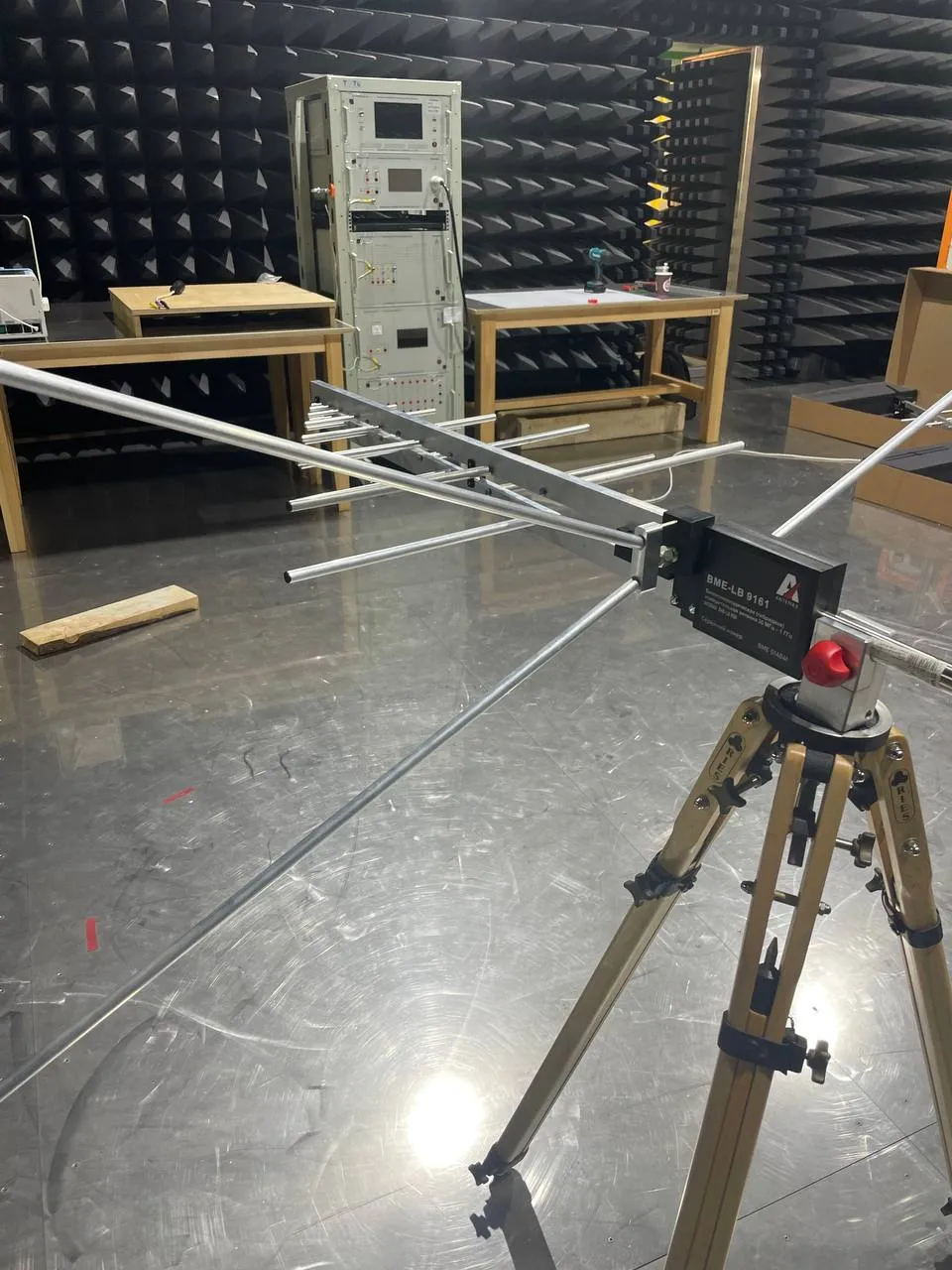

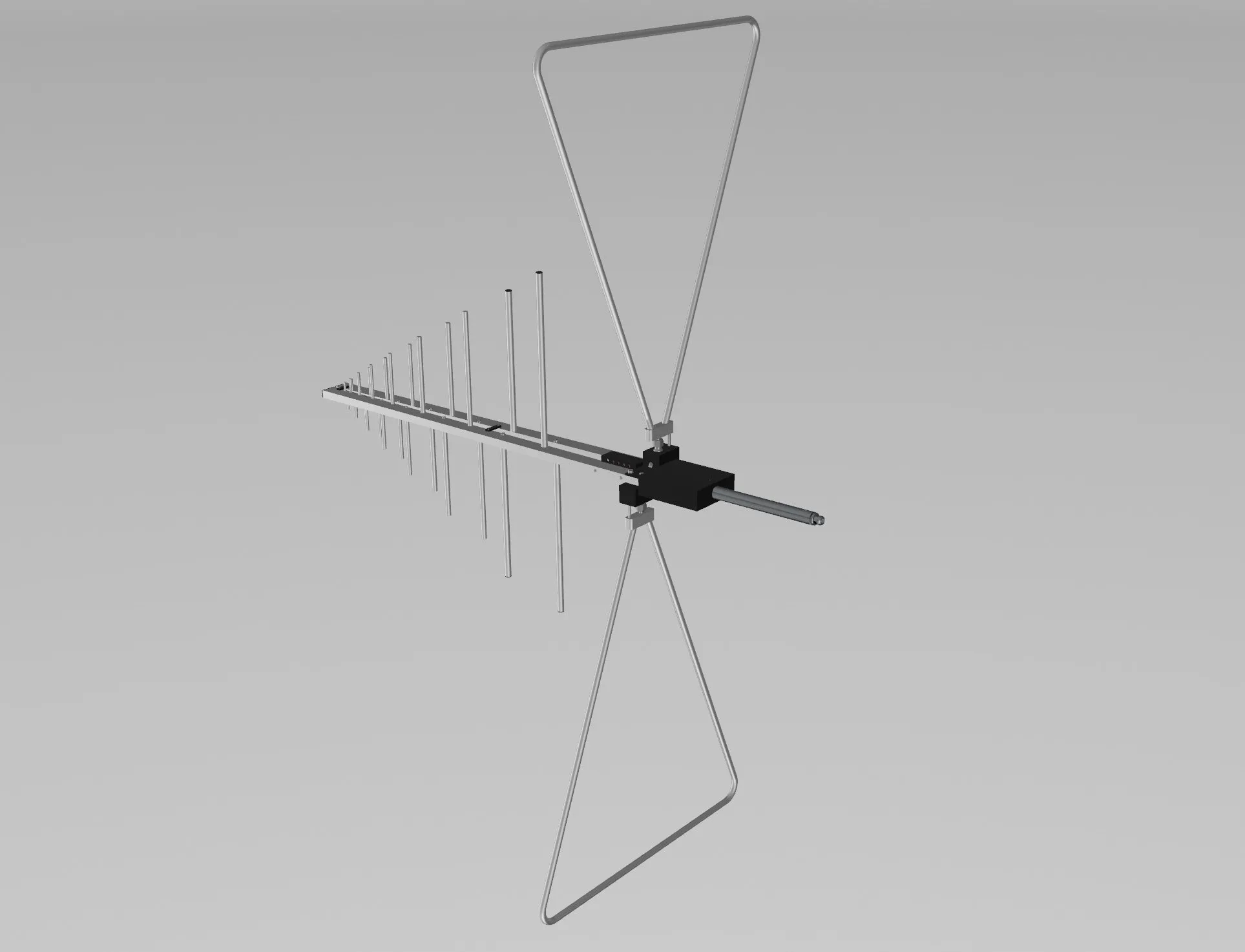

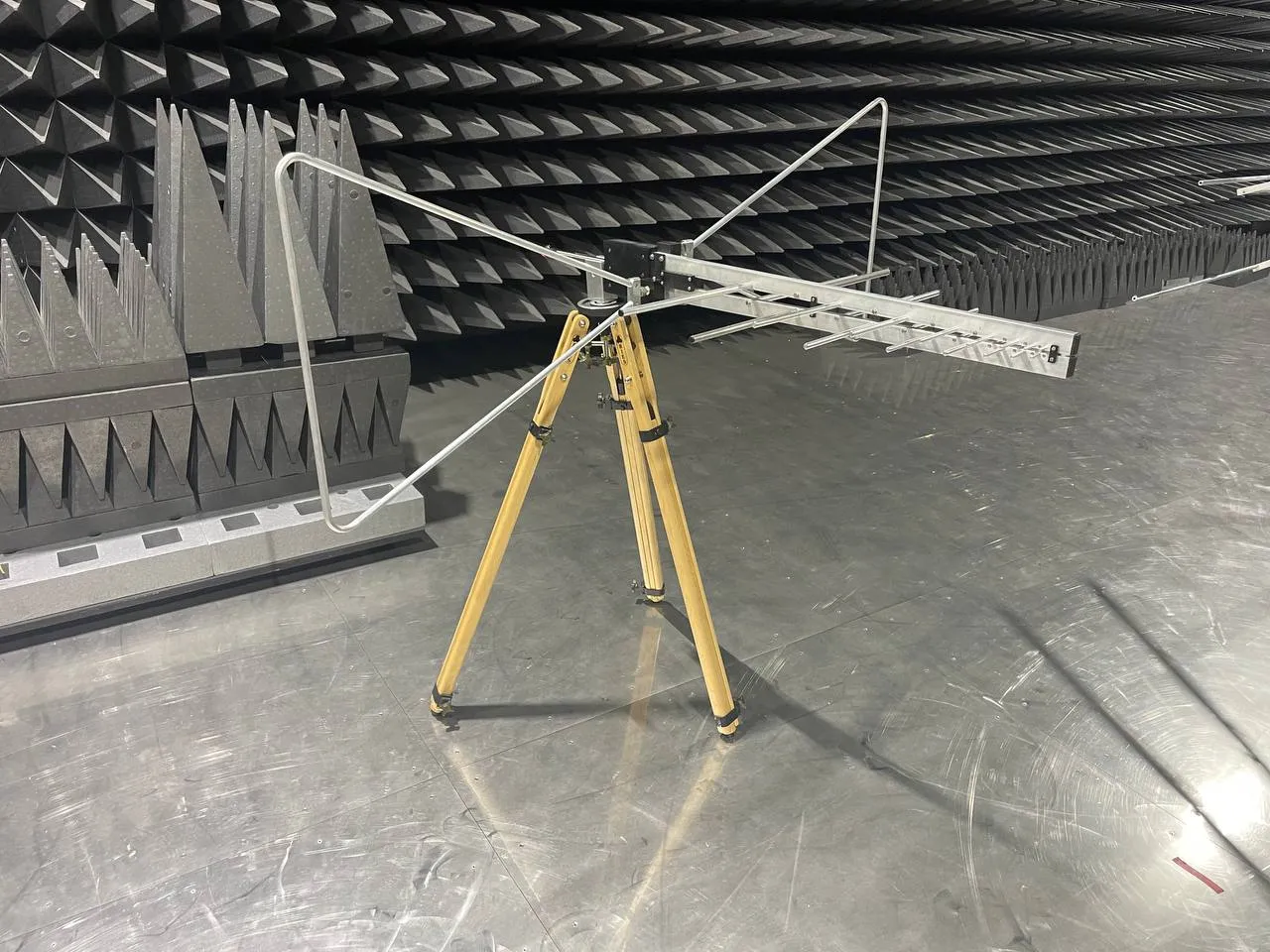

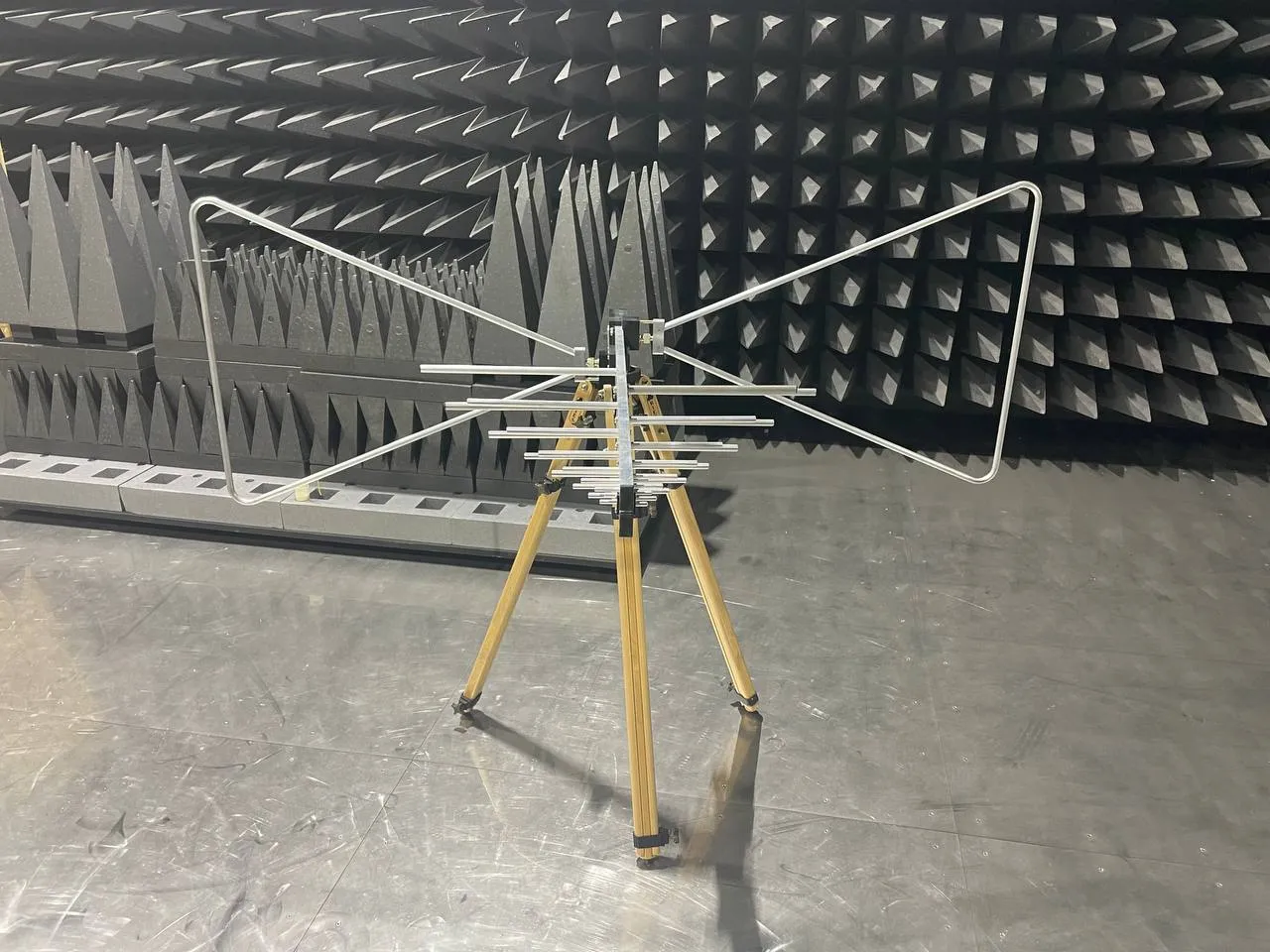

ANTENAX BME-LB 9161 – билогопериодическая (гибридная) измерительная антенна для проведения испытаний техники и компонентов на электромагнитную совместимость (ЭМС) в широком диапазоне частот от 30 МГц до 1 ГГц.
Хорошая направленность и низкий коэффициент стоячей волны (КСВ) обеспечивают высокую точность и надёжность получаемых результатов измерений и позволяют применять ее в испытательных лабораториях различных предприятий, таких как исследовательские центры, конструкторские бюро, автомобильные, авиационные заводы, предприятия аэрокосмической отрасли, разработки и производства средств радиоэлектронной промышленности, телекоммуникационных систем и компонентов.
Применяемые стандарты:
Антенна ANTENAX BME-LB 9161 применяется совместно с измерительными приемниками для оценки уровня напряженности поля в соответствии со стандартами:
-
CISPR 11;
-
ГОСТ Р 51318.12, CISPR 12;
-
ГОСТ 30805.14.1, CISPR 14-1;
-
ГОСТ 30805.22, CISPR 22;
-
ГОСТ Р 51318.25, CISPR 25;
-
CISPR 32;
-
ГОСТ РВ 6601;
-
Правила ОНН № 10;
-
ГОСТ 32137;
-
МЭК 60601-1-2;
-
другие методы.
Аналоги антенны ANTENAX BME-LB 9161:
-
Schwarzbeck VULB 9168 – гибридная антенна.
Основные характеристики
|

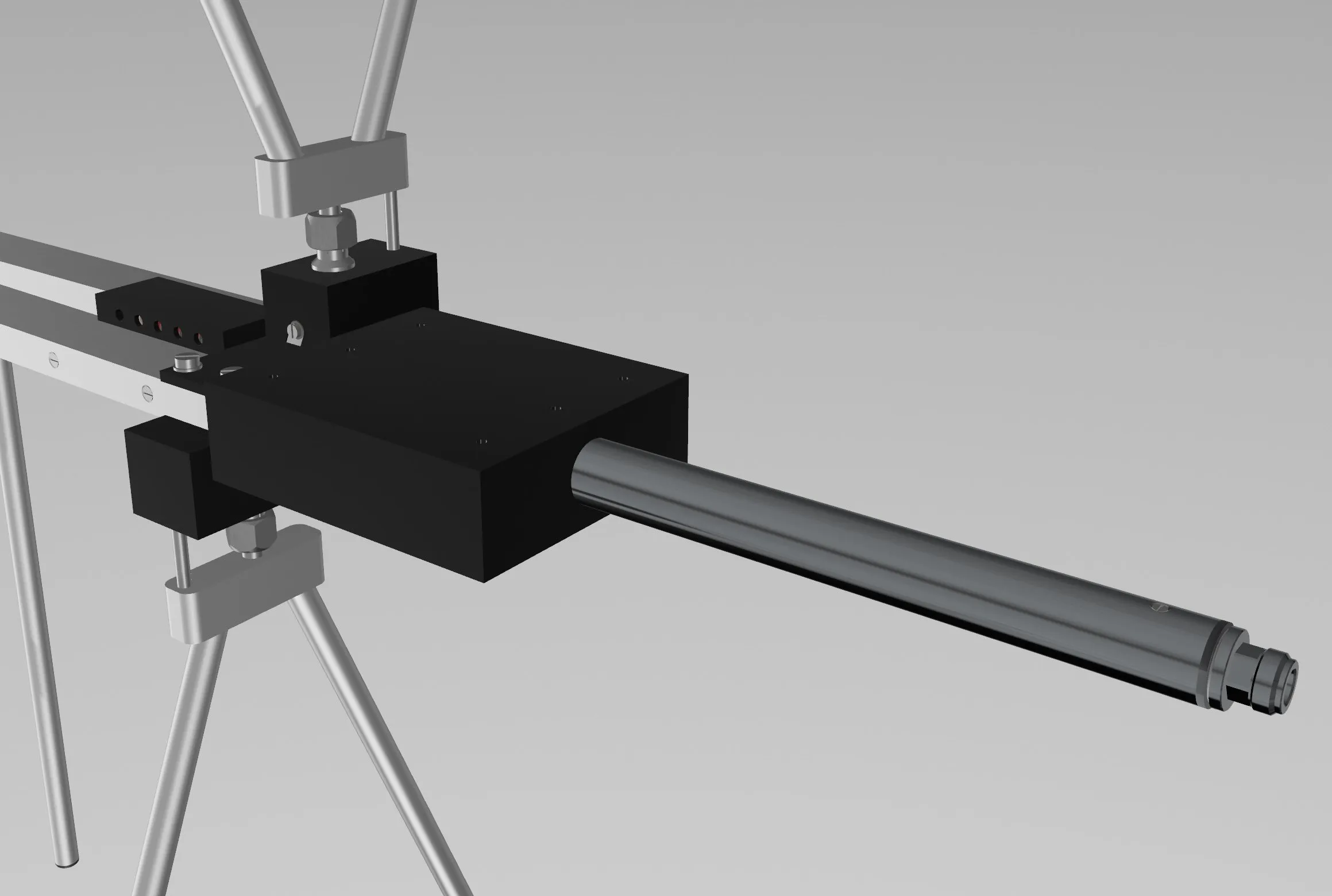

Диапазон (номинальные значения): 0,03 – 1 ГГц; Рабочий диапазон: 0,025 – 1,7 ГГц; Материал изделия: алюминий; Тип: логопериодическая; Поляризация антенны: линейная; Максимальная входная мощность: 10 Вт; Коэффициент усиления: -14,65… 8,05 дБи; Антенный фактор: 8,44… 38,56 дБ/м; Значение показателя КСВ: менее 1,5; Импеданс (номинальное значение): 50 Ом; Крепежная трубка с диаметром: 22 мм; Разъём: N-типа; |
