Широкополосная измерительная биконическая антенна П6-121М1 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 30 до 300 МГц. В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии и излучения электромагнитного поля. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Обладает свойствами электрического диполя. Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле с высокой точностью напряженности. Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства). Удобна для транспортирования в сложенном виде. Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности. Изготавливется во влагозащищенном исполнении в соответствии с стандартом IP67. Поставляется с поверочным сертификатом.
Основные характеристики
Диапазон частот 30-300 МГц
Коэффициент калибровки от 10 до 25 дБ(1/м)
КСВН типовое 2,0
Поляризация линейная
Пределы погрешности Кк ± 2,0 дБ
Тип СВЧ соединителя SMA

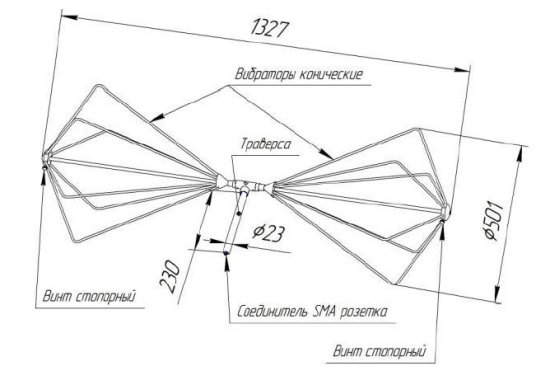

Габариты 1327*501*501 мм
Масса 1,2 кг
Диапазон рабочих температур -40 + 65 С
|
Тип Антенны
|
Биконическая |
