Система проверки устойчивости к воздействию магнитных полей, низкочастотных помех и испускаемого излучения

Производитель: Frankonia Group

Система проверки устойчивости к воздействию магнитных полей, низкочастотных помех и испускаемого излучения

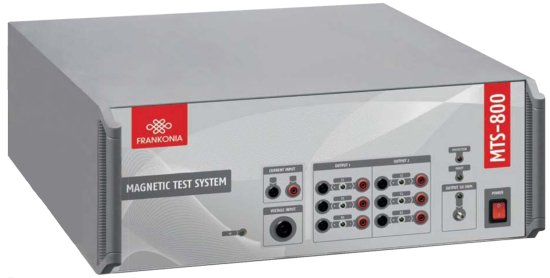

Frankonia MTS-800 – это компактная тестовая система для широкополосной генерации и измерения параметров магнитных полей. Платформа предоставляет пользователю возможность создания магнитных полей высокой напряженности до 1000 А/м и переменные поля с частотой до 250 кГц. Система отвечает всем требованиям в части параметров магнитного поля, изложенных в соответствующих стандартах по ЭМС и военных стандартах.

Система Frankonia MTS-800 построена на трех основных независимых модулях: генератор сигналов (0 Гц (постоянный ток) ... 250 кГц), усилитель мощности (макс. вых. мощность 800 Вт; диапазон частот: 0 Гц (постоянный сигнал) ... 1 МГц) и анализатор спектра (16 бит, частота выборки 1 миллион выборок в секунду). При этом все модули могут использоваться автономно.

Прикладное программное обеспечение служит для полного управления всеми компонентами и функциями системы. Помимо управления, ПО предоставляет пользователю всю необходимую справочную информацию по проведению тестирования и измерений. В соответствии с поддерживаемыми методами тестирования, программный продукт содержит полный пакет предельных значений. Не смотря на это, пользователь может сам задавать любые значения. Для быстрого и надежного тестирования могут использоваться определяемые пользователем сигналы. На любом этапе возможна адаптация графиков уровней сигналов или результатов измерений. После окончания каждой процедуры генерируются подробные отчеты с результатами измерений. Структура отчетов определена заранее, но также может быть изменена в соответствии с потребностями или желанием оператора. Прикладное программное обеспечение записано в LabVIEW, чем обуславливается высокая эффективность тестирования на любой платформе Microsoft Windows.

В устройстве реализована функция самокалибровки. В случае наличия сверхстабильного источника напряжения, корректирующие значения самокалибровки сохраняются во внутреннем электрически-стираемом программируемом ПЗУ (EEPROM). Процесс самокалибровки автоматически выполняется для всех измерительных устройств и занимает около одной минуты.

Для проведения различных тестов компания Frankonia разработала большое количество аксессуаров. Среди них представлены катушки и датчики магнитной индукции.

Секционированные трехосные и одноосные катушки Гельмгольца предназначены для выполнения автоматических тестов восприимчивости. При использовании катушек Гельмгольца совместно с вспомогательной платой компенсации возможно добиться поля напряженности 1000 А/м с частотой от 0 до 1 кГц. Благодаря использованию трехосной схемы катушек отпадает необходимость в повороте тестируемого оборудования.

Датчики магнитной индукции и излучающие катушки необходимы для выполнения тестов устойчивости к помехам. Излучающие 120-миллиметровые катушки обеспечивают генерацию магнитных полей.

Для определения восприимчивости к кондуктивному излучению по стандарту MIL-STD-461E CS 101 требуется трансформатор связи. Frankonia разработала специальный трансформатор связи, который соответствует всем предъявляемым требованиям. По причине прямой связи с сетью электропитания трансформатор связи комплектуется дополнительным дифференциальным усилителем для ослабления синфазных сигналов от сети переменного тока. Использование трансформатора связи без этого усилителя может стать причиной повреждения измерительных устройств из-за перегрузки по напряжению.

Помимо устройств, разработанных компанией Frankonia, имеется возможность подсоединения к системе дополнительного оборудования других производителей.

Система Frankonia MTS-800 осуществляет поддержку тестирования оборудования, транспортных средств, автомобильных компонентов, объектов военной и авиакосмической промышленности по огромному множеству стандартов и методов, среди которых: ISO 11452-8, MIL-STD-461E/F (CE 101, RE 101, CS 101, CS 109 и RS 101), IEC/EN 55103-1/2, IEC/EN 61000-4-8, IEC/EN 61000-4-16, SAE J1113-2, SAE J1113-22, Ford ES-XW7T-1A278-AC, GM W3097, PSA B21 7110, Renault 36-00-808, DC-11224, DC 10614 и другие.

Основные характеристики

Диапазон частот для выполнения измерений параметров излучения и тестов устойчивости к воздействию помех: 0 Гц (постоянный сигнал) - 250 кГц
Прецизионный усилитель мощности 800 Вт, генератор сигналов и анализатор спектра в одном компактном блоке
Возможность автономного использования всех устройства
Мощное, простое в использовании ПО с возможностью модификации для удовлетворения потребностей в будущем
Генерация отчетов и интеграция внешних измерительных приборов с помощью стандартного ПО
Возможность подключения внешнего мультиметра для контроля тестируемого оборудования
Полностью автоматические тесты с использованием трехосных катушек Гельмгольца
Программно управляемая генерация магнитного поля в направлении X, Y и Z исключает необходимость поворота тестируемого оборудования
Доступно большое количество различных вспомогательных компонентов
Управление тестируемым оборудованием посредством 9-контактного миниатюрного соединителя D-типа или RS-232
Подключение к ПК по USB
Диапазон рабочих температур: 0 - 40°C
Время прогрева: 15 минут
Монтаж в 19-дюймовую стойку или горизонтальный корпус
Габариты (ШхВхГ): 449 x 177 x 580 мм
Масса нетто: 34 кг
