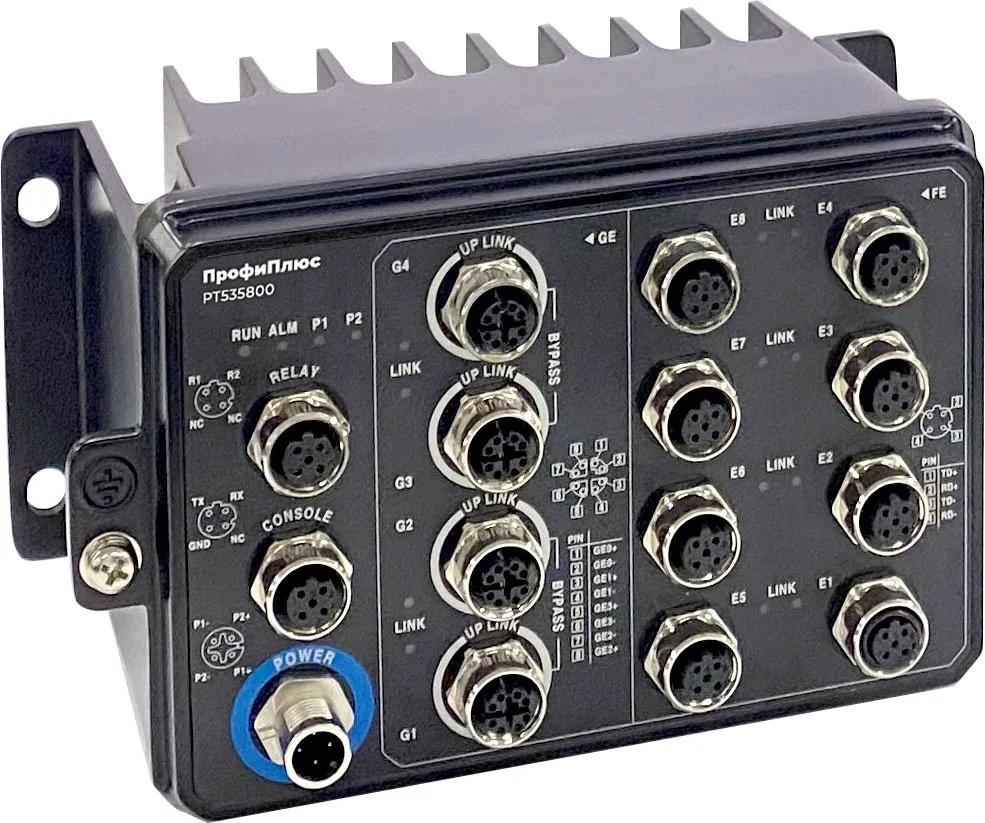

Серия ПрофиПлюс РТ 535800 — 12-ти портовый управляемый промышленный коммутатор сетевого уровня L3
12-портовые коммутаторы серии РТ535800 представляют собой промышленные Ethernet коммутаторы 3-го уровня модели OSI. Коммутатор соответствует требованиям промышленных стандартов EN50155 и EN50121. В интерфейсах Ethernet используются прочные и надежные разъемы M12, устойчивые к вибрации и ударным нагрузкам. Коммутатор использует электропитание от сети постоянного тока 110 В и оснащен технологическими отверстиями для крепления к вертикальной поверхности.
Коммутатор поддерживает различные сетевые протоколы и отраслевые стандарты, такие как статическая маршрутизация, RIP, VRRP, NAT, STP/RSTP/MSTP, ERPS, 802.1Q VLAN, функция QoS, DHCP-сервер, IGMP снупинг, LLDP, транкинг портов, зеркалирование портов и т. д. Он также обладает полным набором функций управления, поддерживает настройку портов, статистику портов, порт Привязка к IP, контроль доступа, аутентификация по стандарту 802.1X, диагностика сети, быстрая настройка, онлайн-обновление, CLI, WEB, Telnet, SNMP, SSH. Коммутатор имеет интуитивно понятный Web-интерфейс и простое управление.
На коммутаторе предусмотрена световая и программная аварийная сигнализация, которая направляет сигнал тревоги в систему управления, а также имеется возможность подключения устройств сигнализации, для подачи управляющего сигнала тревоги для быстрого автоматизированного управления устройствами на месте происшествия. Коммутатор не имеет внутренней вентиляции, но выполнен в корпусе с радиатором для теплоотведения и эффективного рассеивания тепла, что обеспечивает работу в широком диапазоном температур. Коммутатор прошел испытания по промышленным стандартам, что позволяет использовать его в промышленных условиях с жесткими требованиями к электромагнитной совместимости. Коммутатор может широко использоваться в таких системах, как железнодорожная сеть, сигнализация, бортовые интеллектуальные системы, видеонаблюдение.
ФУНКЦИОНАЛ И ДРУГИЕ ВОЗМОЖНОСТИ
Возможность монтажа на вертикальную поверхность4 GbE порта с интерфейсами М12 (включая 2 группы с функцией «bypass»)
8 100 Mb портов с интерфейсами М12
Поддержка топологий «кольцо», «пара колец», «цепь», с резервированием «dual-homing»
Класс защиты IP67
Диапазон рабочих температур – 40⁰C ÷ +75⁰C
Использование протоколов SNMP v1/v2/v3 для управления сетью различных уровней
Применение RMON для эффективного и гибкого мониторинга сети
Зеркалирование портов для анализа и мониторинга данных
QoS обеспечивает классификацию трафика в режиме реального времени и расстановку приоритетов
Функционал LLDP для автоматического определения топологии, связанных с коммутатором сетевых элементов и анализа аппаратного обеспечения сети
DHCP сервер может использоваться для автоматического распределения IP-адресов с использованием различных стратегий построения сети
Возможность работы (управления) с файлами позволяет сохранять конфигурации коммутатора, загружать их из стороннего источника, выгружать и просматривать log-файлы, обновлять программное обеспечение удалённо и в режиме «online»
Сбор статистики с порта используется для анализа общей статистики трафика в режиме реального времени
Функционал ARP помогает в определении MAC-адресов сетевых элементов по известному IP-адресу
Управление аутентификацией позволяет администратору сети строить иерархию доступа различных групп пользователей для обеспечения безопасности
Функционал подавления широковещательного шторма поможет сдержать или прекратить широковещательную многоадресную/одноадресную рассылку (DDoS атаки) и предотвратить паралич сети
Функционал SSHD позволяет шифровать передаваемые данные, предотвращая подмену DNSи IP-адресов
Использование TELNET и SSH позволяет получить безопасный доступ к управлению коммутатором и сетью в целом
При планировании ресурсов сети используйте возможности конфигураций VLAN на коммутаторе
Использование гигабитных портов в режиме «trunk» позволит увеличить пропускную способность «магистралей» и повысить надёжность сети
Изоляция портов позволяет экономить ресурсы в одной и той же VLAN
PIM-DM/PIM-SM, отслеживание IGMP (IGMP snooping) и статическая многоадресная рассылка могут использоваться для фильтрации многоадресных данных для экономии пропускной способности сети
Построение топологии «кольцо», а также протоколы ERPS, STP/RSTP/MSTP позволяют резервировать магистрали/маршруты сети и предотвратить сетевой шторм
Функционал Ping, Traceroute, Port Loopback используется для диагностики сети и устранения неполадок
Возможности VRRP, RIP, OSPF позволяют создать динамическую конфигурацию маршрутов сети
Функционал «bypass» на портах G1-G4 предотвратит общую потерю связи при отключении питания на данном участке сети или выходе из строя коммутатора
Благодаря функционалу NAT вы сможете преобразовывать IP-адреса внутренней сети во внешние и наоборот, благодаря этому частные абоненты VLAN получат доступ в интернет
СПЕЦИФИКАЦИЯ
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1AB for LLDP
IEEE 802.3af for PoE
IEEE 802.3at for PoE+
ITU-T G.8032 for ERPS
Управление
SNMP v1/v2c/v3, RMON, Port Mirroring, QoS, LLDP, DHCP Server, File Management, Port Statistics, Log Information, Static ARP
Безопасность
Классификация пользовательских разрешений, NAT, аутентификация по стандарту 802.1X, DHCP Snooping, аутентификация по Radius-серверу, аварийная сигнализация порта, подавление шторма, настройка SSHD, доступ по Telnet, обнаружение петель, Link Flapping Protection, Защита агрегации
Функционал
802.1Q VLAN, конфигурация магистралей для подключения нескольких VLAN (port trunking), управление пропускной способностью (bandwidth management), управление потоком данных (flow control), изоляция портов
Unicast/Multicast
Статическая многоадресная рассылка, Multicast маршрутизация, IGMP snooping, PIM-SM, PIM-DM
Резервирование/Защита
Ring, STP/RSTP/MSTP, ERPS, Loop Detection
Диагностика
Ping, Traceroute, Port Loopback
Часы/Синхронизация
NTP
Интерфейсы
GbE 10/100/1000Base-T, M12 (female), 8-pin X-coded, автоматический контроль потока данных, режимы полный- и полудуплекс, автонастройка MDI/MDI-X, две группы портов «bypass»
100 MbE, M12 (female), 4-pin D-coded, автоматический контроль потока данных, режимы полный- и полудуплекс, автонастройка MDI/MDI-X
Релейный выход аварийного сигнала: M12 (female), 4-pin D-coded, допустимая нагрузка по току 1А //30VDC или 0,3A //125VAC
Порт консоли: последовательный порт RS-232, М12 (female), 4-pin D-coded
Световая сигнализация
Электропитание, индикатор аварии, индикатор «в работе», индикаторы состояния соединения портов
Свойства коммутатора
Режим передачи: хранение и пересылка
MAC-адреса: 16К
Размер буфера пакетов: 12 Mbit
Ёмкость: 56G
Задержка переключения: <10μs
Электропитание
Стандартный внутренний блок питания модели 5800-L3 с разъёмом М12 (male) A-coded рассчитан на внешний источник питания 110VDC (66~156VDC) с защитой от обратного подключения. Возможно изменение параметров блока питания под технические требования заказчика
Потребляемая мощность
При питании 110VDC максимальная потребляемая мощность при полной нагрузке коммутатора – 15,8 Вт
Окружающая среда
Диапазон рабочих температур –40⁰C ~ +75⁰C
Хранение и транспортировка –40⁰C ~ +85⁰C
Относительная влажность воздуха 5% ~ 95% (без образования конденсата)
Классификация, вес и размеры
Класс защиты – IP67
Монтаж – вертикальная/горизонтальная поверхность
Размеры (Ш х В х Д) – 178 мм Х 104 мм Х 92 мм
Вес – 1,57 кг
Промышленные стандарты
IEC 61000-4-2 (воздушный электростатический разряд до ±15 КВ; контактный электростатический разряд до ±8 КВ)
IEC 61000-4-4 (уровень 3): для блока питания ±4 КВ, для интерфейсов Ethernet ±2 КВ, для контактов реле ±4 КВ.
IEC 61000-4-5 (уровень 3): для блока питания в стандартном режиме ±4 КВ, в дифференциальном режиме ±2 КВ; для контактов реле в стандартном режиме ±4 КВ, в дифференциальном режиме ±2 КВ; для интерфейсов Ethernet в стандартном режиме ±4 КВ.
Ударные нагрузки: IEC 61373;
Свободное падение: IEC 60068-2-32;
Вибрация: IEC 61373
Аутентификация
В соответствии с: CE, FCC, RoHS, EN50155, EN50121-3-2, IEC61373, EN45545
Гарантия
5 лет
