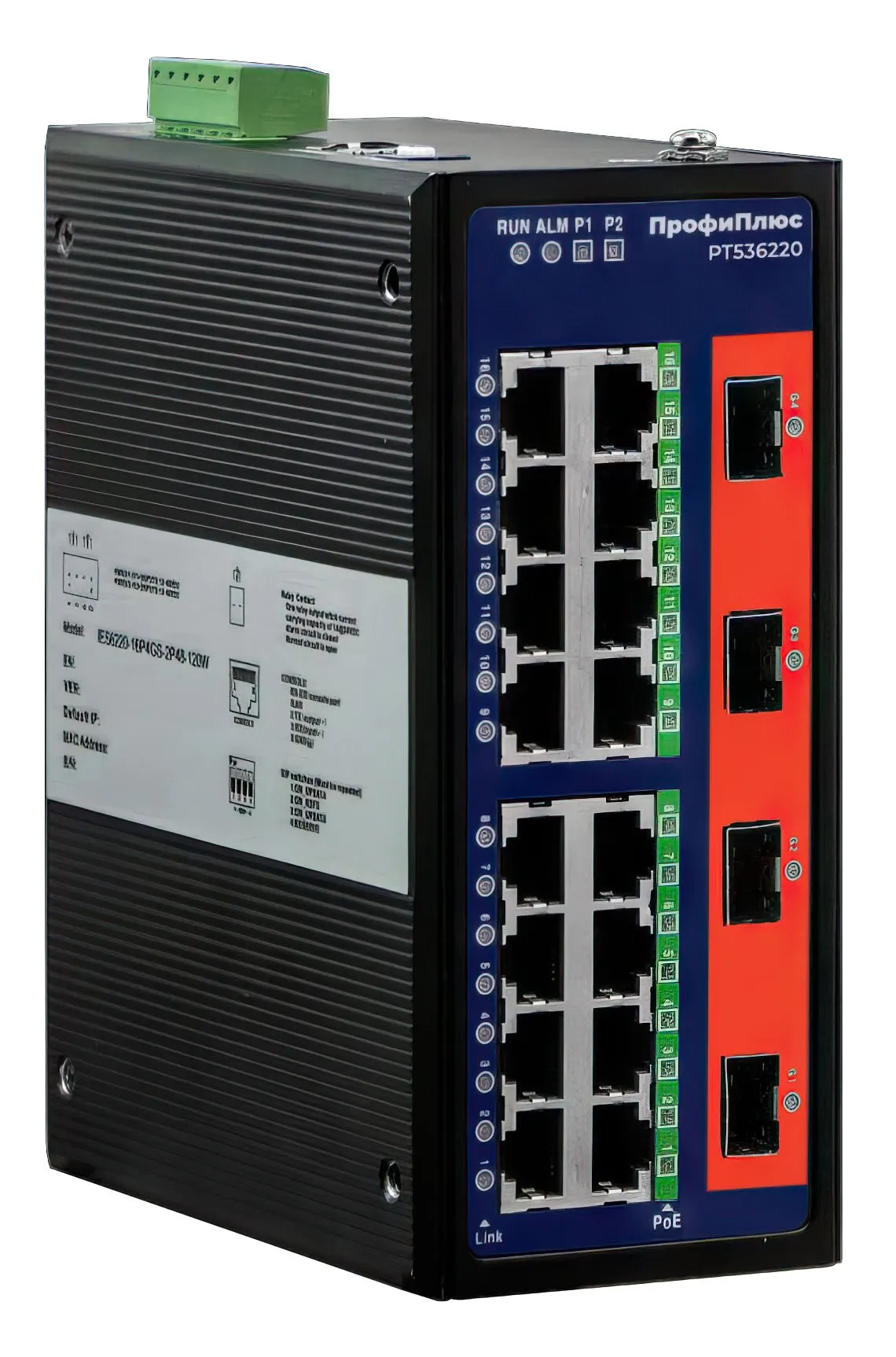

Серия ПрофиПлюс РТ536220 — 20-портовый гигабитный промышленный управляемый коммутатор второго уровня
20-портовые коммутаторы серии PT536220 представляют собой управляемые промышленные Ethernet коммутаторы 2-го уровня. Коммутатор соответствует требованиям промышленных стандартов EN50155 и EN50121. Коммутатор имеет 16 медных 100Мбит портов и 4 гигабитных SFP слота для различных оптических модулей. Корпус коммутатора адаптирован для установки на стандартную DIN-рейку и для монтажа на вертикальную или горизонтальную поверхность.
Коммутатор поддерживает различные сетевые протоколы и отраслевые стандарты, такие как STP/RSTP/MSTP, 802.1Q VLAN, функция QoS, LLDP, IGMP static multicast, транкинг портов, зеркалирование портов и т.д. Он также обладает полным набором функций управления, поддерживает настройку портов, статистику портов, контроль доступа, аутентификация по стандарту 802.1X, диагностика сети, быстрая настройка, онлайн-обновление, CLI, WEB, Telnet, SNMP. Вы по достоинству оцените интуитивно понятный Web-интерфейс и простое управление коммутатором.
Коммутатор имеет резервированное электропитание от двух независимых источников, которые обеспечивают бесперебойную работу при выходе из строя одного из них. В этом случае срабатывает световая аварийная сигнализация и коммутатор отправляет сигнал тревоги в систему управления. Коммутатор не имеет внутренней вентиляции, но выполнен в корпусе с радиатором для теплоотведения и эффективного рассеивания тепла, что обеспечивает работу в широком диапазоном температур. Коммутатор прошел испытания по промышленным стандартам, что позволяет использовать его в промышленных условиях с жесткими требованиями к электромагнитной совместимости. Коммутатор широко используется в различных промышленных системах и сетях АСУ ТП и связи, управлении и контроле систем, механизмов и машин.
ФУНКЦИОНАЛ И ДРУГИЕ ВОЗМОЖНОСТИ
Возможность монтажа на DIN-рейку и вертикальную поверхность
4 GbE SFP слота
16 100 Mb медных портов с интерфейсами RJ45
Поддержка топологий «кольцо», «пара колец», «цепь», с резервированием «dual-homing» и временем переключения на резервный маршрут менее 10 ms.
Резервированное электропитание от двух независимых источников по умолчанию 48 VDC
В зависимости от технических требований на коммутатор могут быть установлены блоки питания:
а) один БП на 220 VAC;
б) два независимых БП с электропитанием от внешних источников в диапазоне 12÷110 VDC на выбор
Диапазон рабочих температур – 40⁰C ÷ +75⁰C
Использование протоколов SNMP v1/v2c для управления сетью различных уровней
Зеркалирование портов для анализа и мониторинга данных
QoS обеспечивает классификацию трафика в режиме реального времени и расстановку приоритетов
Функционал LLDP для автоматического определения топологии, связанных с коммутатором сетевых элементов и анализа аппаратного обеспечения сети
DHCP сервер может использоваться для автоматического распределения IP-адресов с использованием различных стратегий построения сети
Возможность работы (управления) с файлами позволяет сохранять конфигурации коммутатора, загружать их из стороннего источника,
выгружать и просматривать log-файлы, обновлять программное обеспечение удалённо и в режиме «online»
Сбор статистики с порта используется для анализа общей статистики трафика в режиме реального времени
Управление аутентификацией позволяет администратору сети строить иерархию доступа различных групп пользователей для обеспечения безопасности
Функционал подавления широковещательного шторма поможет сдержать или прекратить широковещательную многоадресную/одноадресную рассылку (DDoS атаки) и предотвратить паралич сети
При планировании ресурсов сети используйте возможности конфигураций VLAN на коммутаторе
Изоляция портов позволяет экономить ресурсы в одной и той же VLAN, отслеживание IGMP (IGMP snooping) и статическая многоадресная рассылка могут использоваться для фильтрации многоадресных данных для экономии пропускной способности сети
Построение топологии «кольцо» SW-Ring, STP/ RSTP позволяют резервировать магистрали/ маршруты сети и предотвратить сетевой шторм
Функционал Ping, Traceroute, Port Loopback и SFP DDM используется для диагностики сети и устранения неполадок
СПЕЦИФИКАЦИЯ
Стандарты и протоколы
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.3ad for LACP
IEEE 802.1AB for LLDP
IEEE 802.3af for PoE
IEEE 802.3at for PoE+
Управление
SNMP v1/v2c, Централизованное управление оборудованием, зеркалирование портов, QoS, LLDP, DHCP Server, управление файловой системой, статистика на порт, Log-записи
Безопасность
Управление безопасностью, классификация пользовательских разрешений, аутентификация по стандарту 802.1X, аварийная сигнализация порта, подавление шторма, диагностика сети, SFP DDM
Функционал
802.1Q VLAN, статическая агрегация портов, управление полосой пропускания, управление потоком данных (flow control), изоляция портов
Unicast/Multicast
Статическая многоадресная рассылка, Multicast маршрутизация, IGMP snooping
Резервирование/Защита
SW Ring, STP/RSTP
Диагностика
Ping, Traceroute, Port Loopback
Часы/Синхронизация
SNTP
Интерфейсы
4 x GbE SFP слота
16 x 100Mb RJ45 медных портов: автоматический контроль потока данных, режимы полный- и полудуплекс, автонастройка MDI/MDI-X
Релейный выход аварийного сигнала: 2 разомкнутых контакта реле на 6-контактной входной клеммной колодке с шагом 5,08 мм, допустимая нагрузка по току 1А //30VDC или 0,3A //125VAC
Порт консоли: последовательный порт (RS-232) RJ45
Световая сигнализация
Электропитание, индикатор аварии, индикатор «в работе», индикаторы состояния соединения портов
Свойства коммутатора
Режим яwя__sяwя__sяuпередачи: хранение и пересылка
MAC-адреса: 8К
Размер буфера пакетов: 3 Mbit
Ёмкость: 12,8G
Задержка переключения: <10μs
Электропитание
Резервированное электропитание от двух внешних источников постоянного тока с подключением к 6-контактной входной клеммной колодке с шагом 5,08 мм защитой от обратного подключения. Напряжение источников питания под требования заказчика 12VDC/24VDC/48VDC/60VDC/110VDC или электропитание от одного источника переменного тока 220VAC
Потребляемая мощность
БП постоянного тока: без нагрузки — ≤157W / 48VDC с нагрузкой — ≤157,2W / 48VDC
БП переменного тока: без нагрузки — ≤9.2W / 220VAC с нагрузкой — ≤9.6W /220VAC
Окружающая среда
Диапазон рабочих температур –40⁰C ~ +75⁰C
Хранение и транспортировка –40⁰C ~ +85⁰C
Относительная влажность воздуха 5% ~ 95% (без образования конденсата)
Классификация, вес и размеры
Класс защиты: IP40
Монтаж: DIN-рейка, вертикальная/горизонтальная поверхность
Размеры (Ш х В х Д): 70 мм Х 160 мм Х 130 мм
Вес: 1,6 кг
Промышленные стандарты
IEC 61000-4-2 (воздушный электростатический разряд до ±15 КВ; контактный электростатический разряд до ±8 КВ)
IEC 61000-4-4 (уровень 3): для блока питания ±4 КВ, для интерфейсов Ethernet ±2 КВ, для контактов реле ±4 КВ
IEC 61000-4-5 (уровень 3): для блока питания в стандартном режиме ±4 КВ, в дифференциальном режиме ±2 КВ; для контактов реле в стандартном режиме ±4 КВ, в дифференциальном режиме ±2 КВ; для интерфейсов Ethernet в стандартном режиме ±4 КВ
Ударные нагрузки: IEC 60068-2-27
Свободное падение: IEC 60068-2-32
Вибрация: IEC 60068-2-6
Сертификация
CE, FCC, RoHS
Гарантия
5 лет
