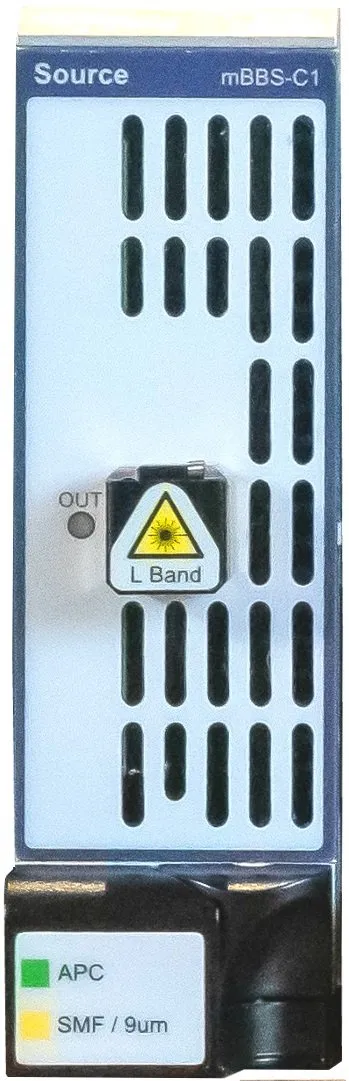

Широкополосный источник излучения VIAVI mBBS-C1 имеет конструкцию на основе волокна третьего поколения, легированного эрбием. Прибор выдает 100 мВт усиленного спонтанного излучения (ASE) в расширенном C-диапазоне и L-диапазоне. Сверхстабильный деполяризованный оптический выход является спектрально плоским с точностью до 1,8 дБ и обеспечивает стабильность мощности свыше 0,02 дБ. Такие характеристики позволяют использовать модуль VIAVI mBBS-C1 для измерения параметров оптических компонентов и тестирования систем передачи в телекоммуникациях. Среди приложений, где найдет применение модуль:
нагрузочное тестирование оптических усилителей;
измерения коэффициента шума, определение характеристик пассивных компонентов;
спектральные измерения ответвителей, систем WDM, изоляторов и других оптических компонентов;
шумовая нагрузка в системных экспериментах на соответствие OSNR;
измерения поляризационной модовой дисперсии (PMD).
Из-за исключительной стабильности выходной мощности этот источник часто используется для оптической калибровки измерителей мощности и регулируемых аттенюаторов.
Оптика модуля VIAVI mBBS-C1 состоит из блока усиления на основе эрбия с поддерживающими оптическими компонентами, специально разработанными для достижения максимальной выходной мощности на оптическом разъеме при минимальной изоляции входа/выхода.
VIAVI mBBS-C1 является продуктом семейства модулей LightDirect и совместим со всеми доступными шасси серий MAP-200 и MAP-300. Наряду со многими другими модулями, такими как аттенюаторы, поляризационные скремблеры, измерители мощности и анализаторы спектра, позволяет сделать VIAVI MAP идеальной модульной платформой для тестирования фотонных систем, модулей и компонентов.
Шасси VIAVI MAP
Платформы VIAVI серии Multiple Application Platform (MAP) – это модульные монтируемые в стойку или настольные оптические платформы для тестирования и измерения в которых могут размещаться 2, 3 или 8 прикладных модулей семейства LightDirect, отличающихся простотой управления и единственной функцией. По отдельности или вместе они составляют основу множества разнообразных приложений для оптических испытаний. Многопользовательский веб-интерфейс прост и интуитивно понятен. Архитектура LXI с полным набором драйверов автоматизации на основе SCPI и инструментов управления на базе ПК делают VIAVI MAP идеальным решением для использования как в лаборатории, так и на производстве.
Основные характеристики
|
Выходная мощность деполяризованного излучения в расширенном диапазоне C и L: >100 мВт; Диапазон рабочих длин волн (C-диапазон): 1525 - 1568 нм; Диапазон рабочих длин волн (L-диапазон): 1565 - 1610 нм; Мощность в режиме насыщения: ≥ 20 дБм; Спектральная равномерность усиления C-диапазона: 1529-1565 нм: ≤ 1,8 дБ; Спектральная равномерность усиления L-диапазона: 1570–1603 нм: ≤ 1,8 дБ; Стабильность полной мощности: ≤ 0,02 дБ; Класс лазерной безопасности: 1M; Тип волокна: одномодовое; Тип разъема: FC/APC; Диапазон рабочих температур: от 0°C до +40°C; Размеры (Ш x В x Г): 4,06 x 13,26 x 37,03 см; Масса: 2.3 кг; |
