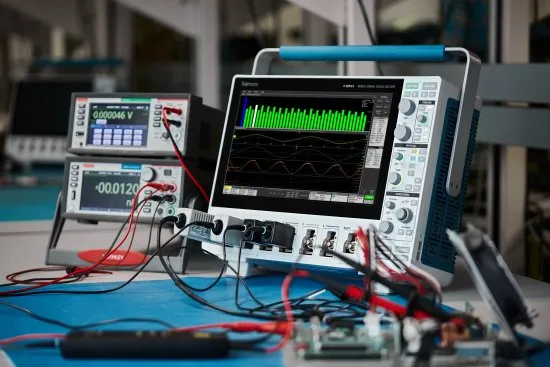

Осциллографы смешанных сигналов Tektronix MSO серии 4 представляют собой универсальные и простые в использовании измерительные приборы для решения широкого спектра инженерных задач.
Обладая непревзойденной в отрасли эргономикой, логично расположенными интерфейсами и органами управления, а также большим сенсорным дисплеем 13,3” HD (1920 x 1080), осциллограф предоставляет возможность максимально быстрой настройки, подготовки к работе и детальному анализу характеристик исследуемых сигналов.
Аппаратная часть осциллографов содержит современные 12-разрядные АЦП, которые обеспечивают самое высокое разрешение по вертикали в своем классе. Полоса пропускания приборов, в зависимости от выбранных опций, достигает 1,5 ГГц. Каждый из 4 или 6 входных каналов, выполненных по фирменной технологии FlexChannel™, может быть преобразован из аналоговых в 8 цифровых каналов посредством подключения логического пробника.
Дополнительные возможности осциллографов:
функции декодирования и анализа сигналов последовательных шин;
генератор сигналов произвольной формы и стандартных функций;
цифровой вольтметр и частотомер.
Функция SpectrumView обеспечивает коррелированный по времени анализ в частотной области с независимыми средствами управления спектром. Программное обеспечение для анализа источников питания автоматизирует процесс измерения параметров сети питания и импульсных преобразователей, таких как уровень пульсаций и порядок чередования фаз.
Возможность увеличения полосы пропускания и включения дополнительных опций прямо в месте эксплуатации. Частота дискретизации по всем аналоговым и цифровым каналам для всех моделей серии равна 6,25 Гвыб/с. Стандартная длина записи составляет 31,25 млн. точек, опционально – 62,5 млн. точек.
