Установка качки и длительных наклонов УК-250-1К
Производитель: ВИБРОСЕРВИСТЕСТ
Установка качки и длительных наклонов УК-250-1К
Установка качки и длительных наклонов УК-250-1К представляет собой специальный стенд, оснащенный столом, вращающимся по одной фиксированной оси на угол до ±45 градусов. Данная установка предназначена для испытаний различных изделий массой до 50 кг на механическую устойчивость и работоспособность при воздействии качки и наклонов в течении продолжительного периода времени до 16 секунд.
Система позволяет проверять испытуемый объект по ГОСТ РВ 20.39.304-98 на соответствие техническим требованиям, указанным в стандартах и технических условиях на изделие.
Выгодным преимуществом установки типа УК-250-1К является то, что для ее монтажа не требуется специальный фундамент.

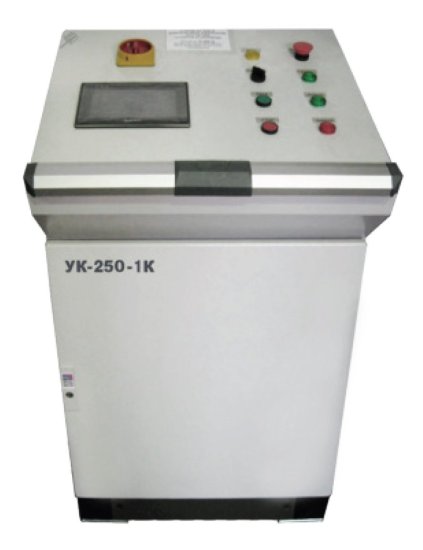

В состав испытательной системы также входит специальный пульт управления в промышленном исполнении, который наряду со специальным ПО служит для ввода данных и контроля за ходом испытаний (регулировка угла наклона, периода качки, точности установки угла отклонения, выбор режима работы). Пульт оснащен кнопками, световой индикацией (лампочками) и дисплеем, на котором отображаются все параметры испытания. Система управления и измерения фиксирует, обрабатывает полученные данные и формирует протокол результатов испытаний.
Для обеспечения безопасности пользователя и сохранности установки предусмотрена встроенная схема защиты, которая контролирует ход испытаний.
Основные характеристики
Угол наклона: ±45 град.
Период качки (от -45° до +45° и обратно): 7-16 сек.
Угол наклона: ±30 град.
Период качки по (от -30° до +30° и обратно): 7-10 сек.
Режим работы: продолжительный
Масса испытуемого изделия: не более 50 кг (на максимальной высоте центра масс)
Высота центра масс от плоскости стола: не более 430 мм
Смещение центра масс относительно оси в плоскости стола: не более 100 мм
Разрешение задания положения рабочего стола: 0,01 град.
Разрешение амплитуды качения рабочего стола: 0,01 град.
Разрешение задания периода качения: 1 мс
Точность поддержания заданного положения стола: ±1 град.
Точность обработки периода качения: ±0,5 с
Входное напряжение главной цепи: 380 B, 3 фазы, частота 50 Гц
Потребляемая мощность: не более 10 кВт
Класс нагревостойкости пульта управления для проводниковых материалов (шины, провода разъемов, автоматических выключателей, пускателей, контакторов, реле и кнопок управления по ГОСТ 8865-93): А
Класс нагревостойкости остальных деталей и узлов по ГОСТ 8865-93: Y

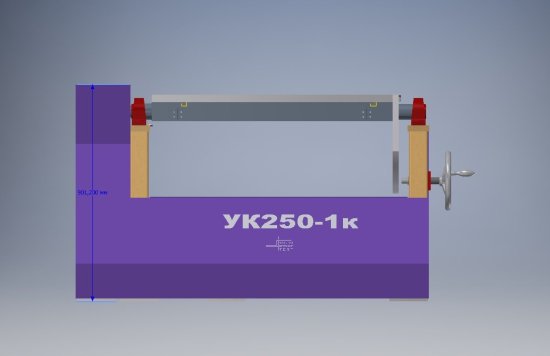

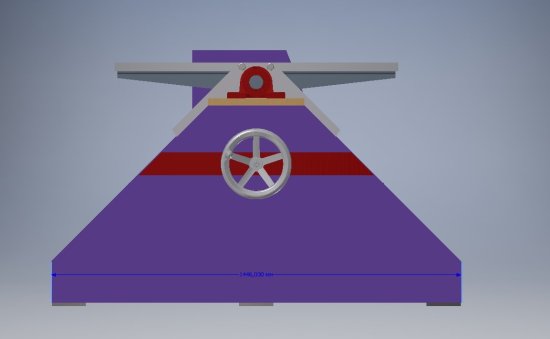

Габаритные размеры установки (ШхДхВ): 1466х1446х900 мм
Масса установки: 630 кг
Габаритные размеры пульта управления (ШхДхВ): 600х690х1190 мм
Масса пульта управления: 54 кг

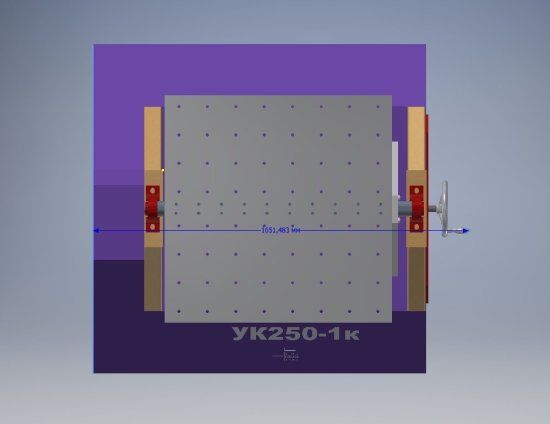

Габаритные размеры стола (ШхДхВ): 1000х1000х30 мм
