Измерительная логопериодическая антенна П6-122 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 300 до 3000 МГц.
В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
Ширина диаграммы направленности антенны слабо зависит от частоты.
Стабильные метрологические характеристики позволяют использовать антенну в качестве рабочего эталона.
Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности. По требованию заказчика может изготавливаться во влагозащитном исполнении в соответствии с стандартом IP67.
Имеет различные варианты крепления.
Может использоваться как элемент многолучевых антенных решеток.
Поставляется с поверочным сертификатом.
В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
Ширина диаграммы направленности антенны слабо зависит от частоты.
Стабильные метрологические характеристики позволяют использовать антенну в качестве рабочего эталона.
Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности. По требованию заказчика может изготавливаться во влагозащитном исполнении в соответствии с стандартом IP67.
Имеет различные варианты крепления.
Может использоваться как элемент многолучевых антенных решеток.
Поставляется с поверочным сертификатом.
Основные характеристики
Диапазон частот 300-3000 МГц
Коэффициент усиления ≥ 5,0 дБ
КСВН типовое 2,0
Поляризация линейная
Пределы погрешности Ку ± 2,0 дБ
Тип СВЧ соединителя SMA

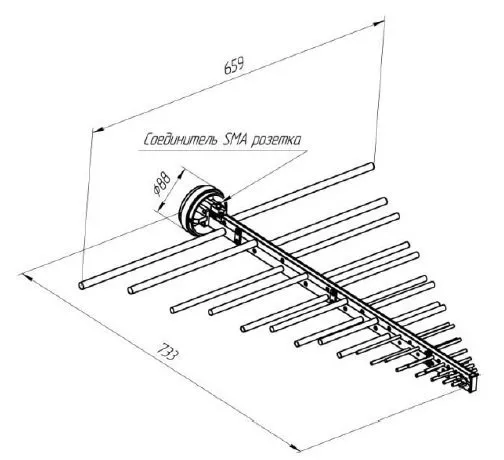

Габариты 726*659*33 мм
Масса 1,2 кг
Диапазон рабочих температур -40 + 65 С
|
Тип Антенны
|
Логопериодическая |
