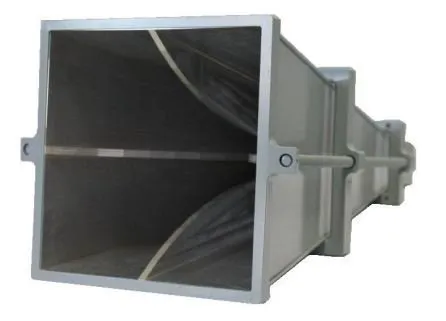

Широкополосная измерительная рупорная антенна П6-125 на базе двух ортогонально ориентированных H – образных волноводов предназначена для одновременного приема или передачи линейно поляризованного сигнала в диапазоне от 2 до 18 ГГц благодаря наличию двух независимых каналов. В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, исследования поляризационных и фазовых характеристик сигналов и направления на источник излучения. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Обеспечивает единовременный прием сигналов с вертикальной и горизонтальной поляризацией. Обеспечивает удобство проведения измерений , так как позволяет исключить дополнительные электромеханические устройства для ориентации антенны по поляризации. Позволяет производить измерения параметров сверхширокополосных сигналов малой длительности. Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства). Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь. Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности. Поставляется с поверочным сертификатом.
Основные характеристики
Диапазон частот 2-18 ГГц
Коэффициент усиления ≥ 11,0 дБ
КСВН типовое 2,0
Поляризация линейная, вертикальная, горизонтальная
Пределы погрешности Ку ± 2,0 дБ
ип СВЧ соединителя SMA
Уровень кросполяризации минус 20 дБ

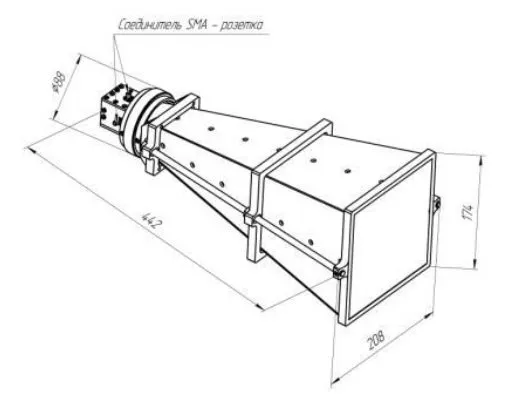

Габариты 442*208*174 мм
Масса 2,8 кг
Диапазон рабочих температур -40 + 65 С
|
Тип Антенны
|
Рупорная |
