Оптический рефлектометр FTB-7500E
Магистральные оптоволоконные линии требуют от измерительных приборов широкого динамического диапазона для покрытия больших расстояний, а городские ВОЛС – малых мёртвых зон из-за близости расположения точек подключения. Рефлектометр FTB-7500E – универсальное решение для тестирования городских и магистральных оптоволоконных линий благодаря большому (до 45дБ) динамическому диапазону и малым (0,8 м для событий и 4 м для затухания) мёртвым зонам.

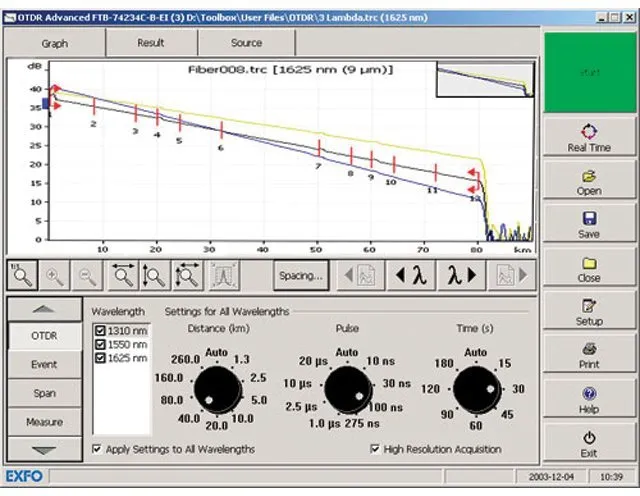

Программное обеспечение позволяет как быстро проводить измерения в автоматическом режиме, так и настривать измерения под специфику определенной сети, что даст наиболее исчерпывающую информацию о ее состоянии.
Интуитивно понятный интерфейс, адаптация ПО для работы вне помещений и совместимость с форматами рефлектограмм других производителей позволяют проводить анализ сетей в максимально сжатые сроки в любых условиях.
Дополнительно рефлектометр может быть оснащен визуальным дефектоскопом (VFL), что существенно облегчит задачу поиска проблемных участков.
Ключевые характеристики оптического рефлектометра FTB-7500E
- Область применения: городские и магистральные ВОЛС
- Высокая точность при обнаружении дефектов благодаря малым мёртвым зонам: 0,8 м для событий и 4 м для затухания
- Динамический диапазон до 45 дБ обеспечит тестирование ВОЛС длиной до 225 км
- 256 000 точек выборки обеспечивают высокое разрешение рефлектограммы

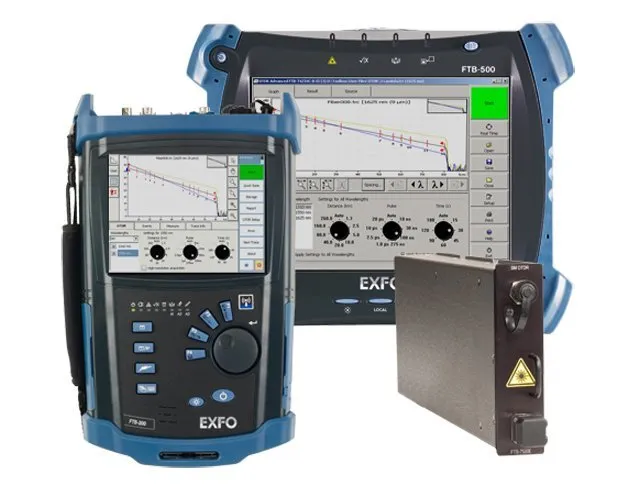

- Совместим с платформой FTB-500 и компактной платформой FTB-200
- Модификации для длин волн 1310/1550 нм и 1550/1625 нм
- Гибкость настроек программного обеспечения
Технические характеристики оптического рефлектометра FTB-7500E
|
Длины волн, нм |
1310/1550, 1550/1625 |
|
Динамический диапазон, дБ |
45 |
|
Мёртвая зона для событий, м |
0,8 |
|
Мёртвая зона для затухания, м |
4 |
|
Тестируемое расстояние, км |
1,25/2,5/5/10/20/80/160/260/400 |
|
Ширина импульса, нс |
5/10/30/100/275/1000/2500/10000/20000 |
|
Линейность дБ/дБ |
±0,03 |
|
Разрешение выборки, м |
От 0,04 до 5 |
|
Количество точек выборки |
До 256 000 |
|
Время измерения |
От 5 с до 60 мин |
