Xena Chimera – это аппаратно-программный эмулятор нарушений работы сетей Ethernet (10GE, 25GE, 40GE, 50GE, 100GE).
Устройство позволяет в лабораторных условиях точно реализовать задаваемые ухудшения передачи тестового трафика между устройствами, включая такие нарушения, как снижение пропускной способности и потерю пакетов (манипулирование), внесение задержки и джиттера трафика, управление полосой пропускания и шейпингом.

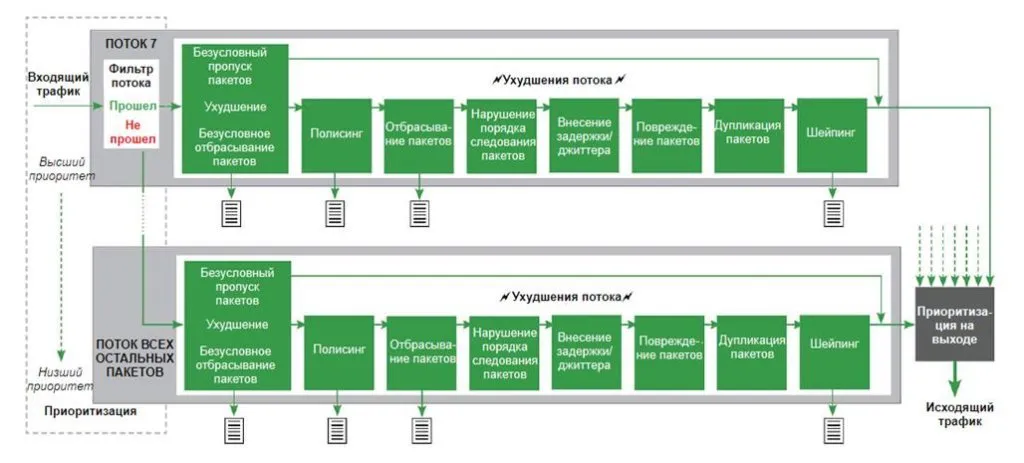

Принцип действия системы Xena Chimera представлен на рисунке:
1. Входящий трафик последовательно проходит через семь приоритизированных фильтров потоков. Возможна фильтрация по заголовкам любых протоколов в пределах первых 128 байтов пакета.
2. Пакет, соответствующий тому или иному фильтру, направляется в поток, идущий от этого фильтра. Для каждого потока может быть задан свой набор функций ухудшения передачи трафика.
3. К пакетам, не соответствующим ни одному из семи фильтров потоков, применяются функции ухудшения, заданные для потока по умолчанию.
Отрасли и сферы применения
Эмулятор искажения сетевого трафика Xena Chimera нашел широкое применение среди разработчиков и производителей высококлассного сетевого оборудования, задачей которого является оптимизация качества восприятия пользователем услуг связи (QoE). Благодаря применению данного прибора в тестировании своих продуктов, компании могут гарантировать, что их оборудование способно справиться с различными факторами, влияющими на качество передаваемой информации.
Xena Chimera – универсальное решение, которое идеально подходит для сравнительного анализа (бенчмаркинга), стресс-тестирования, анализа «что-если», негативного и регрессионного тестирования сетевой инфраструктуры и оборудования Ethernet с поддержкой 100GE, такого как коммутаторы, маршрутизаторы, сетевые адаптеры и fronthaul / backhaul транспортные платформы.
Поставщики услуг, промышленные предприятия и правительственные учреждения также могут использовать эмулятор Xena Chimera для проверки качества обслуживания (QoS) при передаче голосового трафика, видео и данных по своим сетям.
Варианты исполнения
Устройство имеет два варианта исполнения: 2-слотовый модуль для установки в тестовую платформу ValkyrieBay и полноценное самостоятельное решение для монтажа в 19” телекоммуникационную стойку. Независимо от исполнения прибор оснащается 2 слотами для QSFP28 и QSFP+ трансиверов.

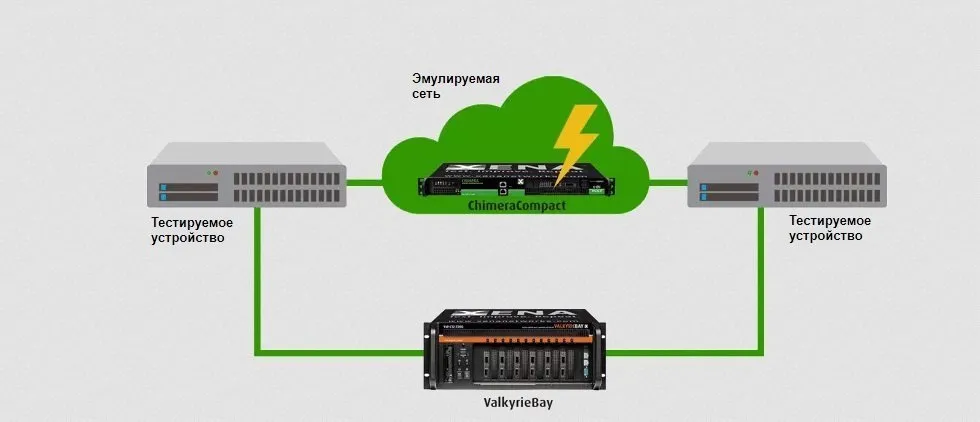

Вариант эмулятора в виде модуля для шасси ValkyrieBay гладко интегрируется с генератором тестового трафика. В таком случае настройка ухудшений передачи тестового трафика, генерируемого платформой, осуществляется в расширении ПО ValkyrieManager, которое предоставляет простую для понимания древовидную структуру для управления испытательным стендом, состоящим из шасси, модулей и портов.
При использовании с генератором трафика Valkyrie выводятся графики, помогающие быстро анализировать результаты тестирования. Для удобства пользователя имеется лента с быстрым доступом к основным функциям, предусмотрено цветовое кодирование и выводятся подсказки, рабочие панели можно перемещать независимо от основного интерфейса.
Помимо этого, управление эмулятором сетевых искажений Xena Chimera и автоматизация его работы может осуществляться с использованием фирменного API сценариев с интерфейсом командной строки (CLI) – ValkyrieCLI с применением библиотек Python, поставляемых компанией Xena.
Основные характеристики
|
Функции системы: определение производительности сети, функциональное тестирование, QoS тестирование, обеспечение безопасности, тестирование приложений; Возможности эмулятора сети: ограничение пропускной способности (полисинг и шейпинг), потеря, дуплицирование и повреждение пакетов, нарушение порядка их следования, внесение задержки и джиттера трафика; Сферы применения: производители сетевого оборудования, поставщики услуг, IT компании и предприятия, занятые в области обеспечения информационной безопасности, правительственные организации, оборонные предприятия, автомобилестроительные и авиационные заводы, предприятия финансового и энергетического сектора, образовательные учреждения; Тестирование сетевой инфраструктуры и оборудования Ethernet, способного поддерживать скорости передачи данных до 100GE: коммутаторы, маршрутизаторы, сетевые карты, транспортные платформы; Единственное в отрасли полностью интегрированное решение для генерации и искажения трафика (Valkyrie & Chimera); Программное обеспечение в комплекте: ValkyrieManager, Valkyrie3918, Valkyrie2544, Valkyrie1564, Valkyrie2889 и XOA CLI, ValkyrieREST-API; 2 слота для трансиверов QSFP28 и QSFP+; Поддерживаемые технологии Ethernet на QSPF28: 10GE, 25GE, 40GE, 50GE, 100GE; Поддерживаемые технологии Ethernet на QSFP+: 10GE, 40GE; Число тестовых портов: 2 × 100GE, 4 × 50GE, 2 × 40GE, 8 × 25GE или 8 × 10GE; Диапазон рабочих температур: от +10°C до +35°C; |
